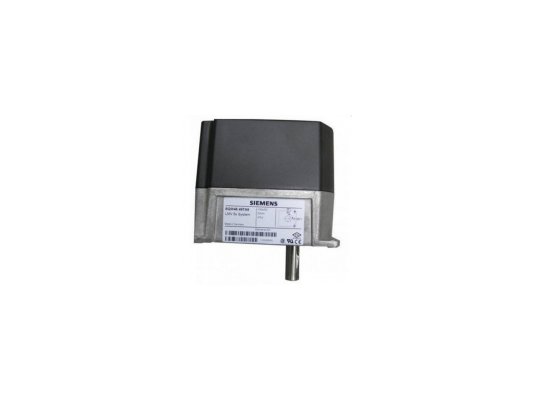

Сервопривод Siemens SQM40.241R11

Сервопривод Siemens SQM40.241R11 является составляющей промышленных отопительных систем и технологических процессов.  Отвечает за перемещение воздушных заслонок и других элементов отопительной/ вентиляционной установки, требующих вращательного движения. Регулировка угла открытия осуществляется в диапазоне 0…90°. Устройство собрано в надежном корпусе, характеризуется точным позиционированием, простой настройкой, нетребовательностью в обслуживании. Работает в сочетании с автоматикой горелки, контроллерами, регуляторами.

Особенности SQM40.241R11:

• электронная версия с аналоговым входом управления;
• рабочее напряжение: 110 В, -15%, +10%;
• крутящий момент – 10 Нм;
• время открытия на 90° – 30 секунд;
• комплектация концевыми, вспомогательными переключателями;
• внутренняя индикация положения;
• потенциометр для контроля положения вала;
• устойчивый к блокировке синхронный двигатель;
• направление вращения вала – против часовой стрелки;
• регулируемые кулачки и шкала для задания точек срабатывания;
• уровень электрозащиты – IP 54;
• необслуживаемые зубчатые колеса и подшипники.

Конструкция и монтаж

Детали корпуса Siemens SQM40.241R11 отлиты под давлением из алюминиевого сплава. Крышка изготовлена из ударопрочного и термостойкого пластика. На дне корпуса (со стороны вала) предусмотрены монтажные отверстия. Допускается установка в любом положении. Вал может отсоединяться вручную, нажатием на соединительный штифт. Повторное подключение происходит автоматически.
