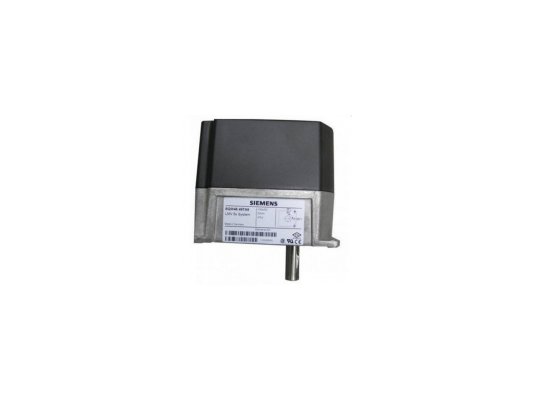

Сервопривод Siemens SQM40.244R11

Сервопривод Siemens SQM40.244R11 предназначен для приведения в действие воздушных заслонок и других деталей, требующих вращательного движения, при эксплуатации промышленных котлов, отопительных, водогрейных установок, систем вентиляции и кондиционирования воздуха. Характеризуется точным позиционированием, стабильной работой, простотой установки и настройки, незначительным энергопотреблением. Угол открытия заслонки регулируется в диапазоне 0…90º. Управляет функциями привода автоматика горелки, устройство электронного регулирования.

Особенности SQM40.244R11:

• электронная версия с аналоговым входом управления;
• комплектация концевыми, вспомогательными переключателями;
• рабочее напряжение: 110 В, -15%, +10%;
• крутящий момент – 10 Нм;
• время полного открытия заслонки на 90º – 30 секунд;
• внутренняя индикация положения;
• работа от синхронного электродвигателя с защитой от блокировки;
• вращение вала – против часовой стрелки;
• простая настройка точек переключения с помощью кулачков и шкалы;
• защита электрических компонентов класса IP 66;
• потенциометр для отслеживания положения вала;
• монтаж в любом положении.

Конструкция и условия эксплуатации

Сервопривод Siemens SQM40.244R11 собран в надежном корпусе с литым алюминиевым основанием. Крышка изготовлена из пластика, устойчивого к механическим и температурным воздействиям. На дне корпуса выполнены монтажные отверстия. Допускается размещение привода в любом положении, с учетом доступности к элементам настройки. Приводной вал легко отсоединяется вручную, с повторным автоматическим зацеплением. Зубчатая передача и подшипниковая опора обработаны смазкой постоянного действия, не требуют регулярного обслуживания. Устройство рассчитано на эксплуатационные температуры -20...+60 °C и относительную влажность <95%.
