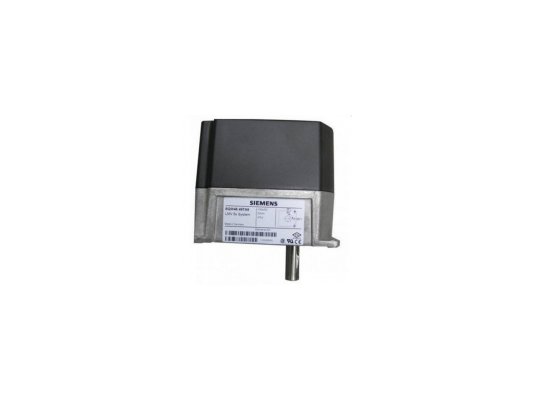

Сервопривод Siemens SQM41.241A11

Сервопривод Siemens SQM41.241A11 служит для управления положением воздушных заслонок и других аналогичных устройств вращательного действия при эксплуатации промышленных установок. Угол открытия регулируется в диапазоне 0…90°.

Особенности SQM41.241A11:

• электронная версия;
• рабочее напряжение 120 В, -15%, +10%;
• крутящий момент – 10 Нм;
• длительность полного хода (90°) – 30 секунд;
• вращение вала по часовой стрелке;
• максимальный угол открытия заслонки – 90°.

Исполнение и установка

Сервопривод Siemens SQM41 оснащен надежным корпусом с литым алюминиевым основанием, пластиковой термостойкой крышкой. Конструкция отвечает стандарту защиты от пыли и влаги IP 54.

В состав SQM41 входит:

• синхронный электродвигатель с защитой от блокировки;
• вручную отсоединяемый вал с автоматической обратной фиксацией;
• 3 переключателя с механической настройкой точек срабатывания;
• потенциометр для указания положения вала;
• редуктор и подшипники, не нуждающиеся в смазывании.

Управляет функциями сервопривода SQM41 топочный автомат, контроллер. Привод работает также в сочетании с регуляторами. Монтаж допускается в любом положении. Температура внешней среды -20...+60 °C, влажность <95%.

Применение

В системах отопления сервопривод Siemens SQM41.241A11 участвует в регулировании потока воздуха, подаваемого на горение для получения оптимального соотношения компонентов топливной смеси. Может использоваться в устройствах горячего водоснабжения, вентиляции, кондиционирования, производственных линиях для привода подвижных деталей.
