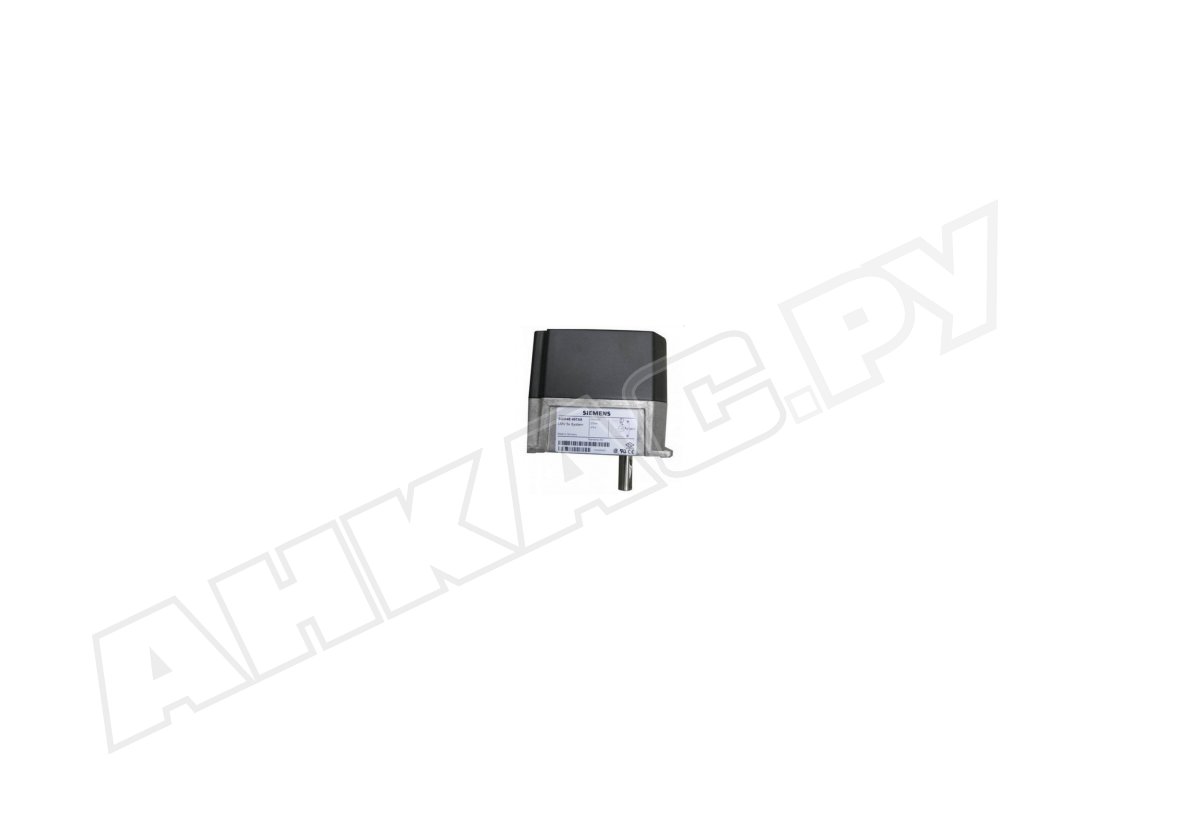

Сервопривод Siemens SQM41.245R11

Сервопривод Siemens SQM41.245R11 разработан для комплектации средне- и высокомощных газовых и жидкотопливных горелок. Приводит в движение воздушную заслонку, регулируя количество поступающего на горение воздуха. Может использоваться для других узлов, требующих вращательного движения, при эксплуатации систем кондиционирования, вентиляции, установок нагрева воды, отопления. Сервопривод работает в сочетании с автоматикой горелки, контроллером, электронным регулятором. Угол открытия заслонки задается в диапазоне 0…90º.

Особенности SQM41.245R11:

• электронная версия;
• рабочее напряжение: 110 В, -15%, +10%;
• вращающий момент – 10 Нм;
• время полного открытия заслонки на 90º – 30 секунд;
• вращение вала – по часовой стрелке;
• внутренняя и внешняя индикация положения;
• комплектация 3 переключателями;
• синхронный двигатель с защитой от блокировки;
• механическая регулировка кулачковых переключателей;
• уровень электрозащиты корпуса – IP 54;
• установка в произвольном положении.

Конструкция и условия эксплуатации

Сервопривод Siemens SQM41.245R11 снабжен надежным корпусом с литой нижней частью и крышкой из ударо-, термостойкого пластика. Внизу выполнены монтажные отверстия.

Приводной вал может отсоединяться вручную, зацепление происходит автоматически. Рабочий узел не требует обслуживания, обработан смазкой непрерывного действия. Привод может размещаться в местах с температурой окружающей среды -20...+60 °C и относительной влажностью <95%.
