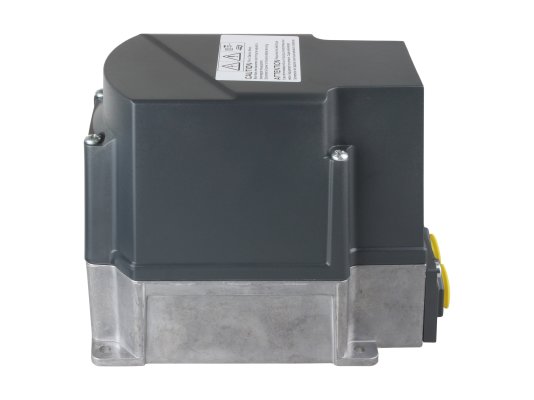

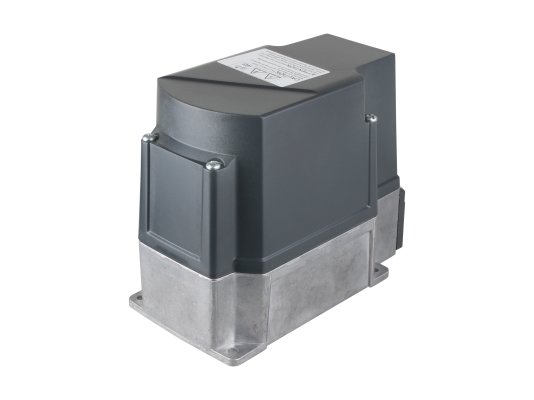

Сервопривод Siemens SQM41.367A21

Сервопривод Siemens SQM41.367A21 разработан для систем регулирования подачи воздуха при эксплуатации отопительных установок, сжигающих газ или жидкое топливо. Перемещает воздушные, газовые заслонки, дисковые затворы и другие элементы системы, требующие вращательного движения. Настройка шага осуществляется в диапазоне 0…90º. Конструкция отличается надежностью, износостойкостью, нетребовательностью в обслуживании. Сервопривод работает в сочетании с автоматикой горелки, контроллером, устройствами регулирования мощности.

Особенности сервопривода Siemens SQM41.367A21:

• работа от электросети 220 В, -15%, +10%;
• крутящий момент – 18 Нм;
• время на полное открытие (90º) – 30 сек.;
• оснащение 6 переключателями;
• устройство механической настройки кулачковых переключателей;
• внутренняя индикация положения вала;
• диапазон настройки угла открытия 0…90 градусов;
• работа от синхронного двигателя с защитой от остановки;
• вращение вала вправо (по часовой стрелке);
• защита корпуса от пыли и влаги по стандарту IP 54;
• электроподключение на винтовые клеммы;
• отверстия для удобства проводки кабелей;
• не требующие дополнительной смазки редуктор и подшипники;
• эксплуатация при температуре внешней среды -20...60 °C, влажности <95%.

Исполнение и монтаж

Конструкция Siemens SQM41.367A21 отличается надежностью. Основание корпуса отлито из алюминиевого сплава, крышка – из ударо-, термостойкого пластика. Отсоединяемый вручную вал повторно прикрепляется автоматически. Для разъединения требуется нажатие на штифт. В нижней части корпуса предусмотрены монтажные отверстия для фиксации привода. Допускается монтаж в произвольном положении.
