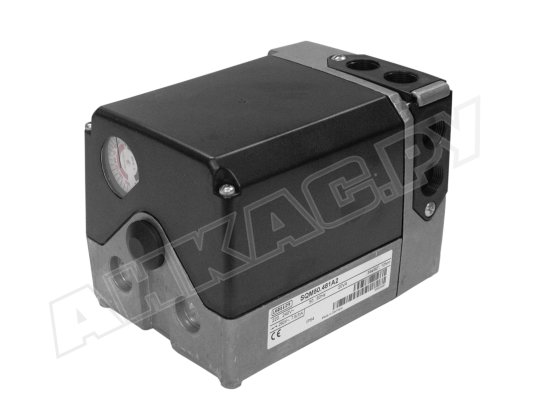

Сервопривод Siemens SQM50.480A1

Сервопривод Siemens SQM50.480A1 передает вращательное движение, обеспечивая необходимое положение заслонки в процессе регулирования потока воздуха или газа. Соотношение топлива и воздуха задает автоматика горелки или регулятор.

Особенности и ключевые параметры Siemens SQM50.480A1:

• комплектация без приводного вала, требуется отдельный заказ;
• угол поворота от 0 до 160°;
• время открытия заслонки на 90°/130° – 34/ 49 сек.;
• рабочее напряжение 110В, -15%, +10%;
• работа от синхронного двигателя с защитой от блокировки;
• отдельно разъединяемые приводной и кулачковый валы;
• разъединение вала и редуктора вручную (с помощью стяжной шпильки) с последующим автоматическим зацеплением;
• крутящий момент – 15 Нм;
• малый зазор зубчатого зацепления привода распредвала;
• комплектация 2 концевыми и 6 вспомогательными переключателями;
• задание точек переключения вращением кулачковых шайб;
• шкалы рядом с кулачками для точной и быстрой настройки параметров;
• внутренняя и внешняя индикация положения;
• автоматическое смазывание зубчатых колес и подшипников при работе привода;
• специальный доп. адаптер для корректировки высоты монтажа;
• вращение вала влево (против часовой стрелки), возможность переключения;
• элементы корпуса из литого алюминия;
• обшивка из ударопрочной, термостойкой пластмассы;
• пылевлагозащита по стандарту IP 54 при выполнении требований по уплотнению отверстий;
• монтажное положение – любое;
• большие отверстия для легкого ввода кабелей;
• срок службы – 250 тыс. полных пусковых циклов (около 10 лет).

Условия эксплуатации

Сервопривод рассчитан на размещение в местах с температурой внешней среды -20…+60 °C, влажностью <95%. Следует обеспечить защиту от попадания солнечных лучей.

Применение

Siemens SQM50.480A1 служит для применения в жидкотопливных, газовых средне-, высокомощных промышленных горелках. Участвует в регулировании потока рабочей среды при подготовке топливовоздушной смеси к сгоранию с максимальным тепловым эффектом.
