Сервопривод Siemens SQM50.483A8

Сервопривод Siemens SQM50.483A8 необходим для точного перемещения воздушной/ газовой заслонки при формировании топливовоздушной смеси. Точное соотношение топлива и воздуха определяет автоматика горелки и/или регулятор (трёхпозиционный, постоянного действия). Место эксплуатации – промышленные газовые, жидкотопливные горелки средней и высокой мощности.

Основные параметры и особенности SQM50.483A8:

• напряжение питания 24В, -15%, +10%;
• время перемещения на угол 90º/ 130º – 34/ 49 сек.;
• крутящий и удерживающий момент – 15 Нм;
• отдельно отсоединяемые приводной и кулачковый валы;
• незначительный зазор зубчатой передачи;

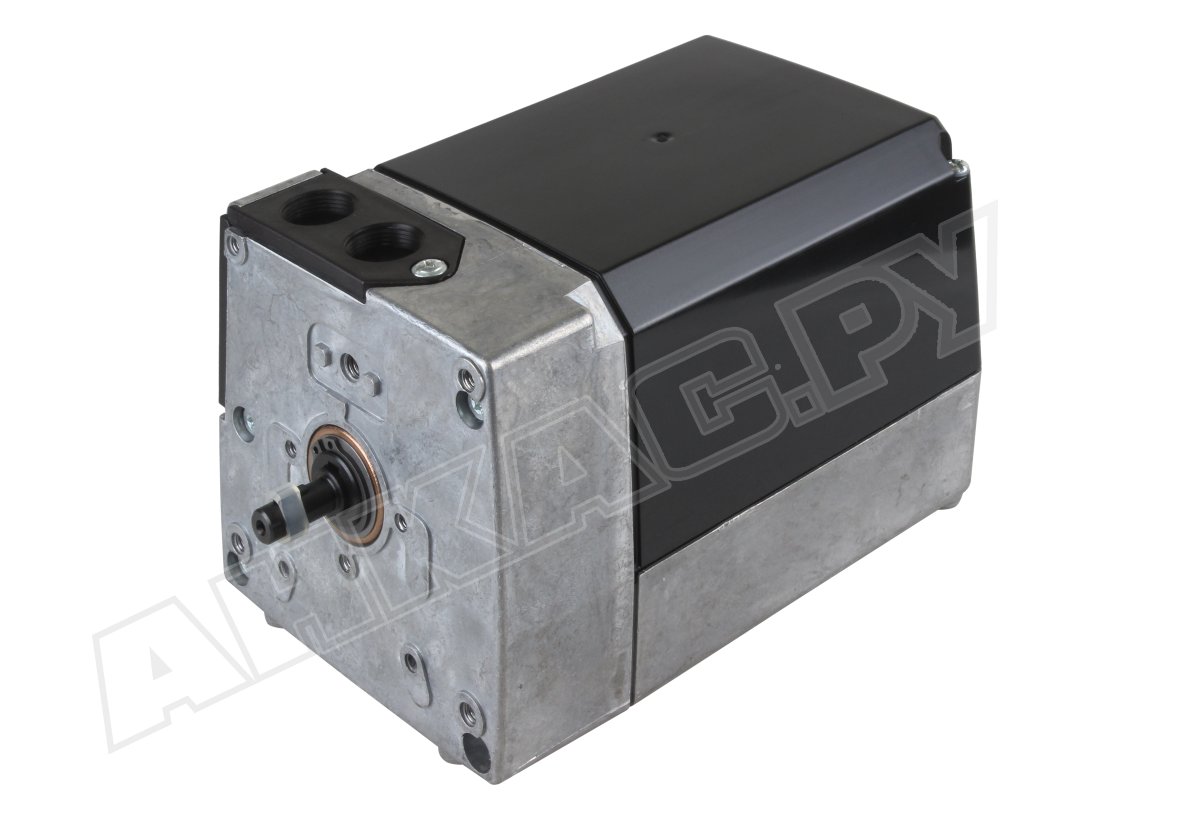

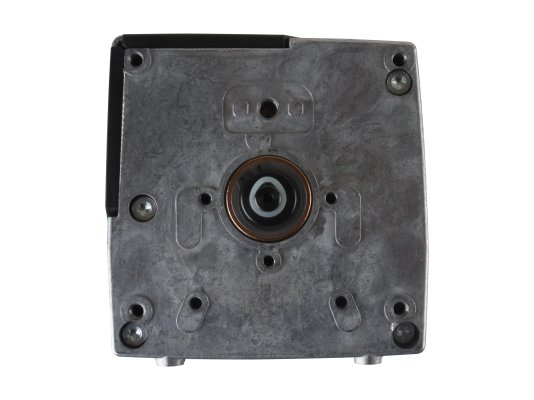

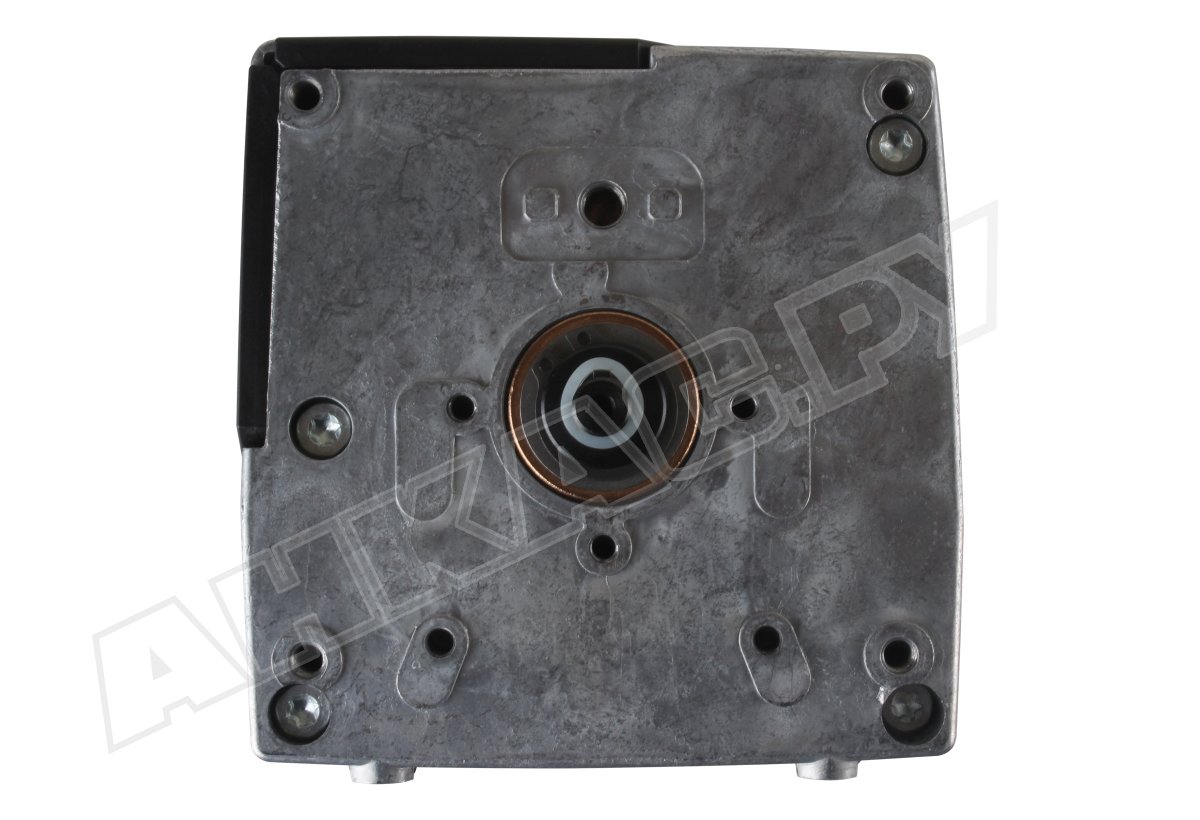

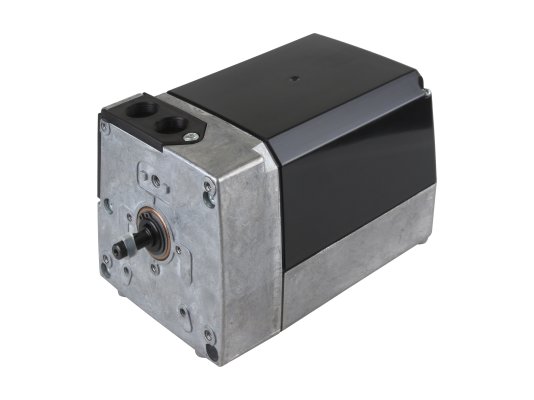

• комплектация двухсторонним приводным валом  9 мм;
• левое направление вращения (против часовой стрелки), возможность переключения;
• оснащение концевыми и дополнительными переключателями (всего 8);
• регулировка точек переключения вращением кулачковых шайб;
• удобство настройки благодаря шкалам рядом с кулачками;

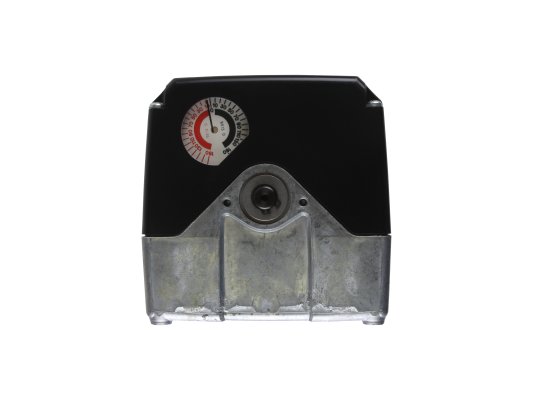

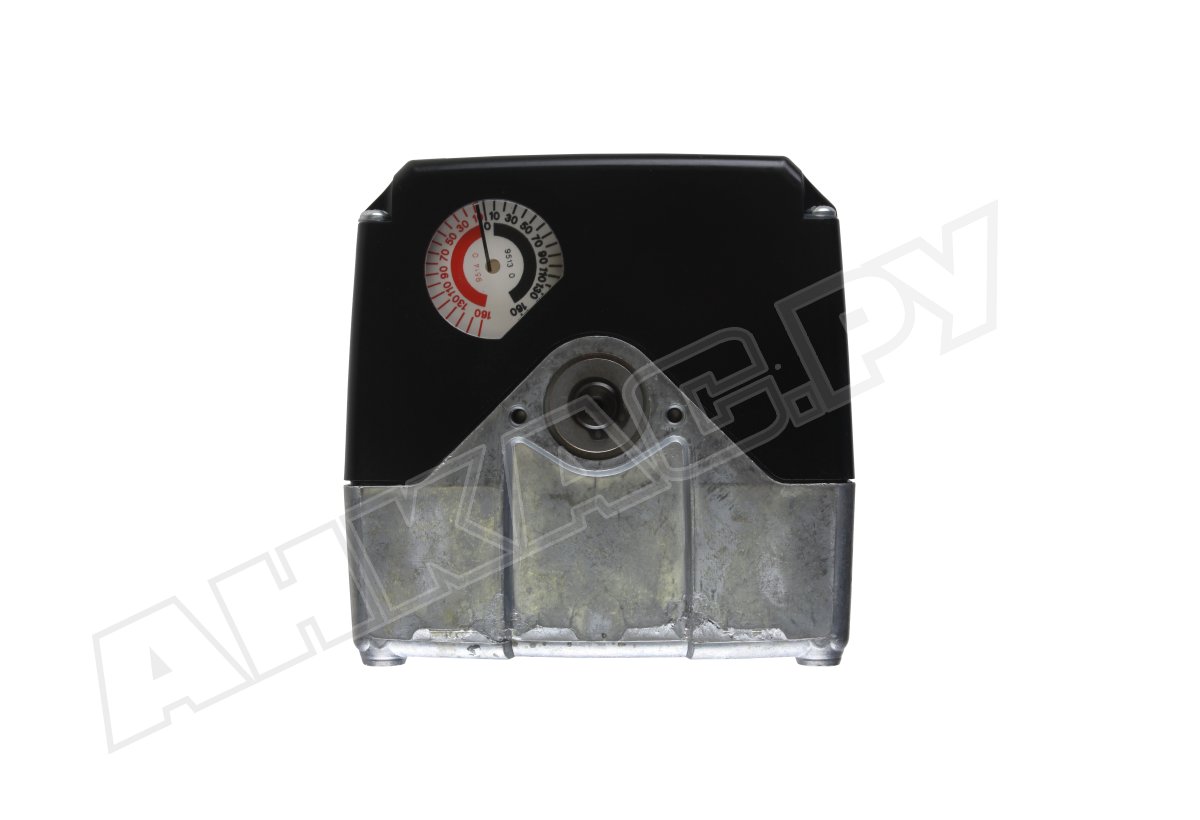

• индикация угла открытия (внутренняя и внешняя);
• срок эксплуатации – 250 тыс. циклов запуска (около 10 лет при обычном применении);
• диапазон температур -20…+60 °C, влажность <95%.

Исполнение

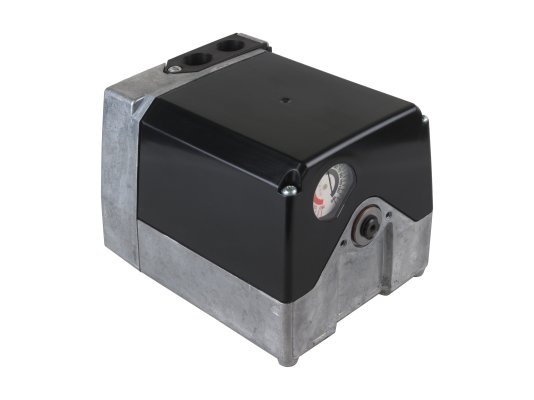

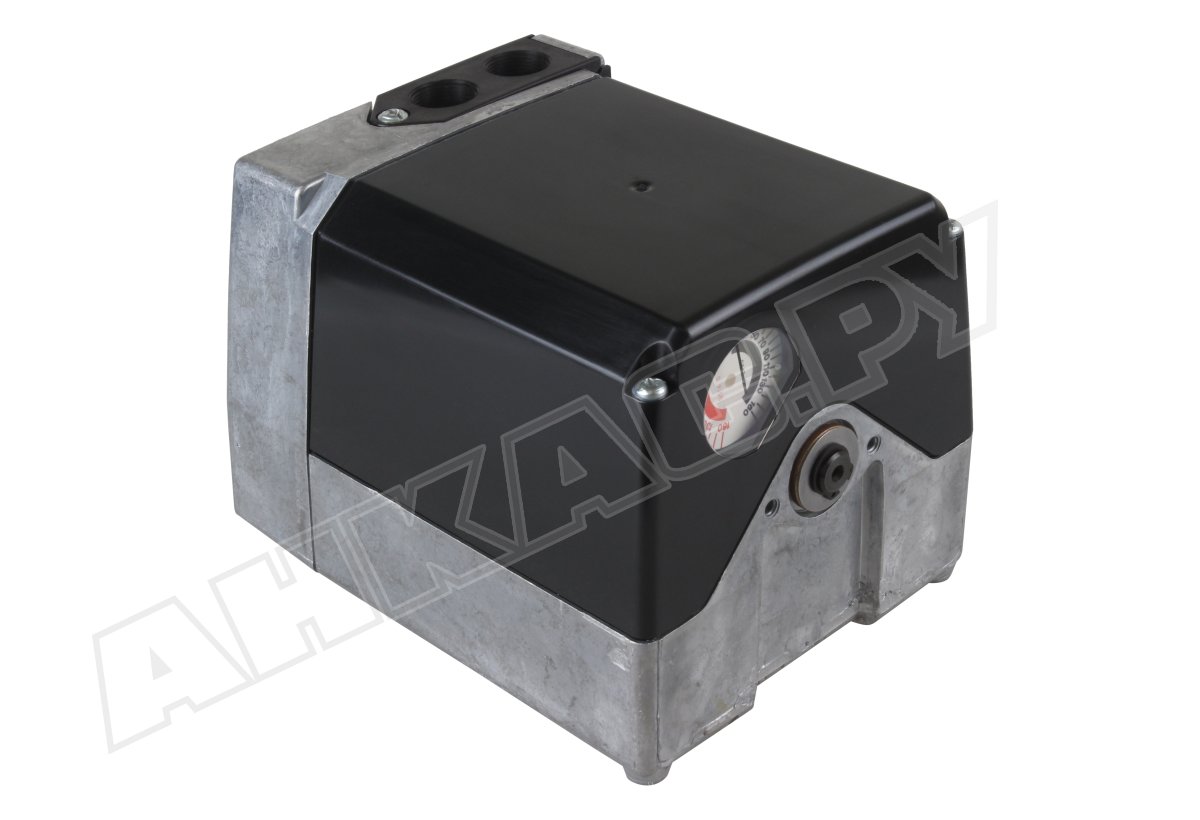

Рабочий узел Siemens SQM50.483A8 надежно защищен литым алюминиевым корпусом с ударостойкой жаропрочной пластиковой обшивкой. Класс пылевлагозащиты – IP 54. Зубчатые колеса и подшипники обработаны смазкой на весь срок эксплуатации, не требуют техобслуживания. Привод может поставляться с дополнительными принадлежностями: потенциометром, адаптером для изменения высоты монтажа, набором для уплотнения вала, электронным модулем и другими опциями.

Направление вращения

Сервопривод в базовом исполнении имеет левостороннее вращение вала (против часовой стрелки). Изменить направление вращения с левого на правое можно, поменяв местами соединительные кабели для подключения двигателя. При этом необходимо также поменять положения кулачковых дисков.
