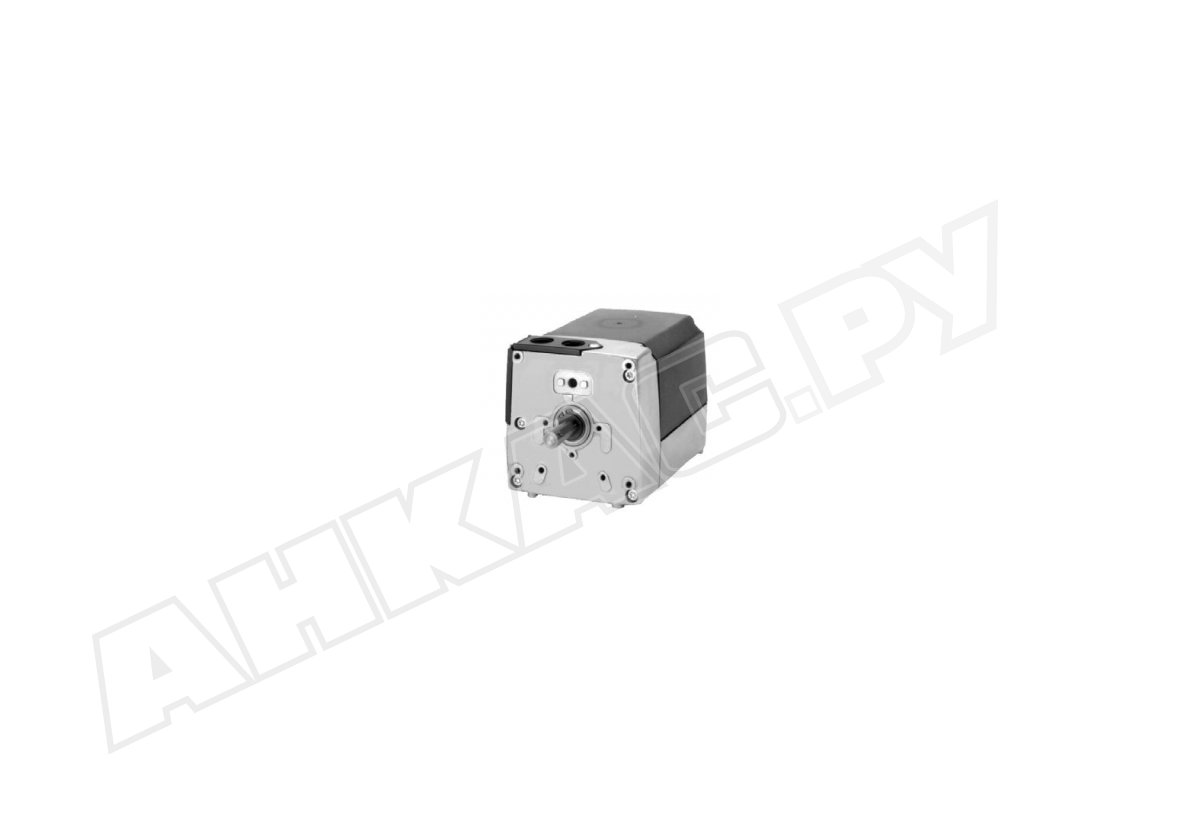

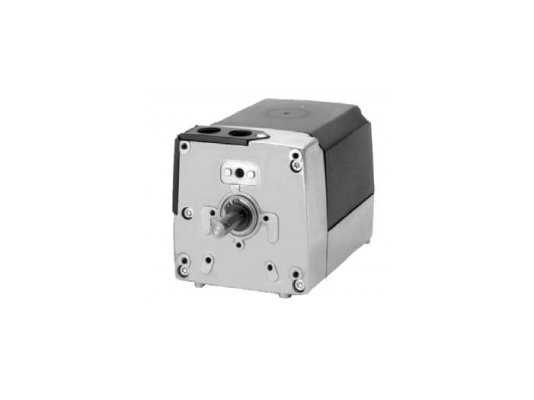

Сервопривод Siemens SQM56.687A1

Сервопривод Siemens SQM56.687A1 работает под управлением топочного автомата и/или в паре с регулятором, задающим соотношение топлива (газа) и воздуха для получения оптимальной пропорции компонентов топливовоздушной смеси. Встраивается в системы сжигания жидкого топлива и газа средней и высокой мощности. Отвечает за перемещение воздушных и газовых заслонок и других деталей, требующих вращательного движения.

Особенности и ключевые параметры Siemens SQM56.687A1:

• угол поворота от 0 до 160°;
• время открытия заслонки на 90°/ 130° – 60/ 87 сек.;
• рабочее напряжение 110В, -15%, +10%;
• крутящий и удерживающий момент – 40 Нм;
• приводной вал не включен в комплектацию, заказывается отдельно;
• внутренняя и внешняя индикация положения;
• работа от реверсивного синхронного двигателя с защитой от блокировки;
• левостороннее вращение вала (против часовой стрелки) с возможностью переключения;
• ручное разъединение вала и редуктора с помощью нажимной шпильки, автоматическое зацепление;
• малый зазор зубчатой передачи;
• комплектация 2 конечными и 6 вспомогательными переключателями;
• простая регулировка переключателей вращением кулачковых шайб;
• шкалы рядом с кулачками для упрощения настройки;
• необслуживаемые зубчатые колеса и подшипники, обработанные смазкой на весь срок службы;
• дополнительное оснащение адаптером для изменения высоты монтажа (по запросу);
• детали корпуса из литого под давлением алюминиевого сплава;
• обшивка из ударопрочной, жаростойкой пластмассы;
• защита от пыли и влаги стандарта IP 54 при выполнении рекомендаций по уплотнению выводов вала;
• размещение в произвольном положении;
• крупные отверстия для удобной проводки кабелей;
• расчетный срок службы не менее 250 тыс. полных пусковых циклов при обычном применении (приблизительно 10 лет).

Условия эксплуатации

Сервопривод Siemens SQM56.687A1 размещается в местах с температурой окружающей среды -20…+60 °C, влажностью <95%. Нельзя допускать попадание на устройство прямых солнечных лучей.
