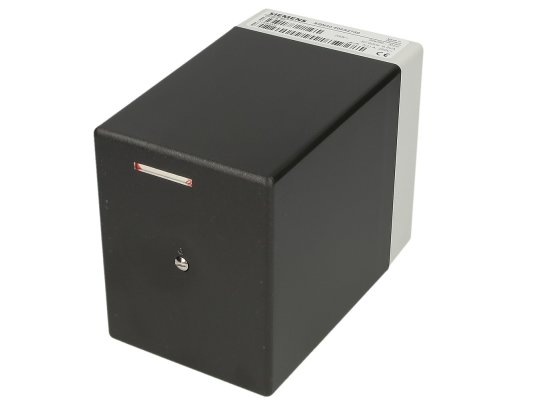

Сервопривод Siemens SQN30.251A1700

Сервопривод Siemens SQN30.251A1700 управляет воздушной заслонкой при регулировании соотношения топлива (газа) и воздуха в процессе формирования топливовоздушной смеси. Используется для оснащения маломощных и среднемощных горелок. Модель является базовой, оснащена стандартным корпусом без места для потенциометра. Перевод заслонки в положение 90º осуществляется в течение 12 сек.

Особенности

• Функцию управления сервоприводом обеспечивает автомат горения (LОА/ LМО/ LМG/ LFL), определяющий объем компонентов сжигаемой смеси Привод также работает в сочетании с P-PI или PID- регуляторами.
• Двигатель 110В защищен прочным полимерным корпусом, не разрушаемым при механических и температурных воздействиях. Класс электрозащиты – IP 40.
• В базовой модели отсутствует место для установки потенциометра. С помощью опционального комплекта AGA32 можно переоборудовать конструкцию для подключения внешнего потенциометра.
• В корпусе предусмотрены отверстия кабельввода. Для электроподключения используются резьбовые клеммы.
• Синхронный реверсивный двигатель защищен от блокировки. Стальной вал вращается против часовой стрелки. Крутящий момент – 1,8 Нм. Вал можно вручную открепить от зубчатой передачи и двигателя, нажав на штифт. Повторное зацепление выполняется автоматически. Редуктор не требует обслуживания.
• Siemens SQN30 оснащен легко настраиваемыми концевыми и вспомогательными переключателями. Шкала рядом с кулачками упрощает задание точек переключения. Дополнительная шкала на конце распределительного вала применяется для внутренней индикации положения.

Достоинства:

• точное перемещение заслонки;
• внутренняя индикация положения;
• возможность опциональной модернизации;
• защита двигателя от блокировки;
• низкая потребляемая мощность;
• простота установки и настройки;
• защита от пыли, класс IP40;
• нетребовательность в обслуживании.

Условия эксплуатации

Сервопривод Siemens SQN30.251A1700 может использоваться при температурах внешней среды от -20 до +60 градусов, влажность < 95%.
