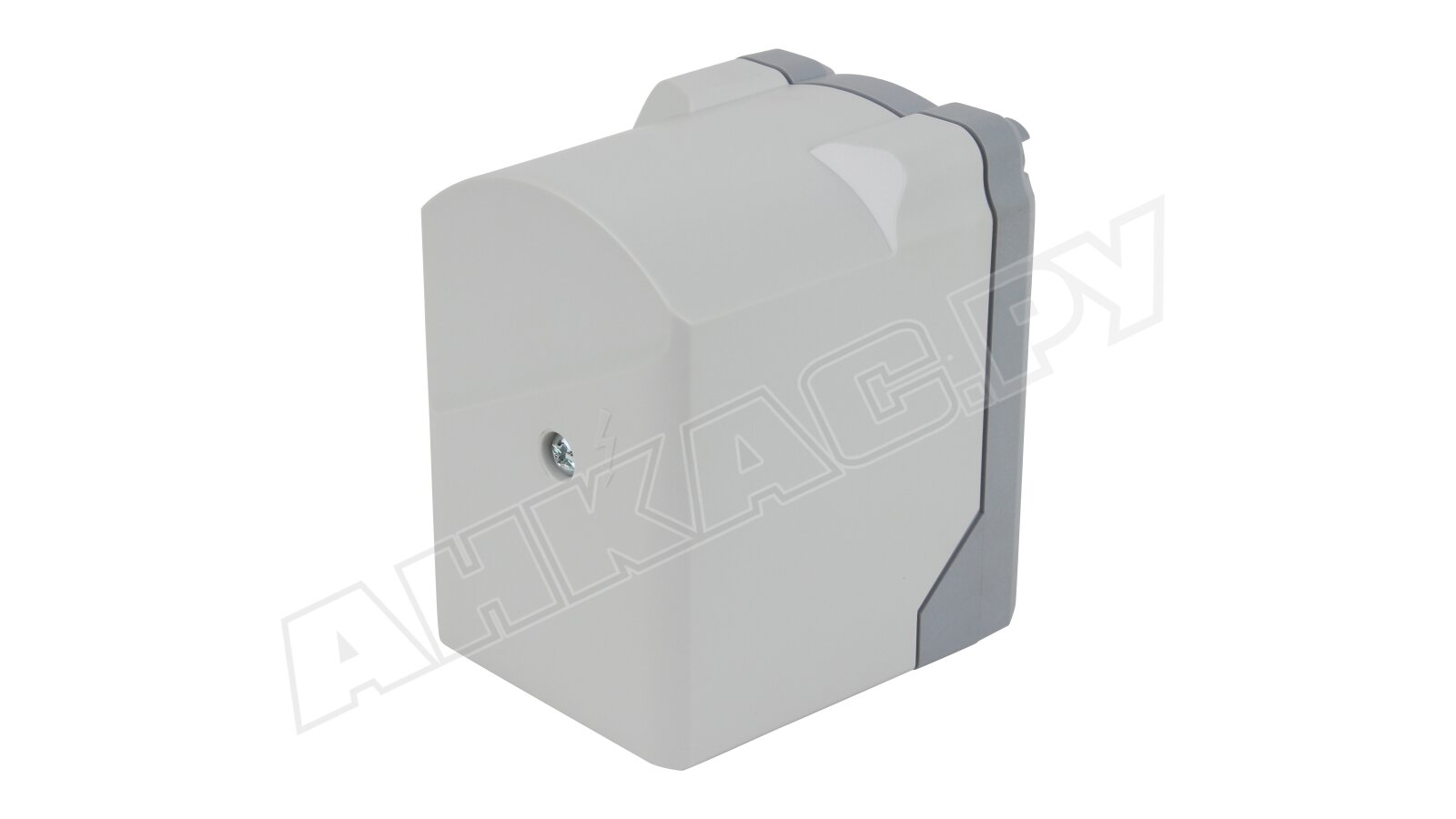

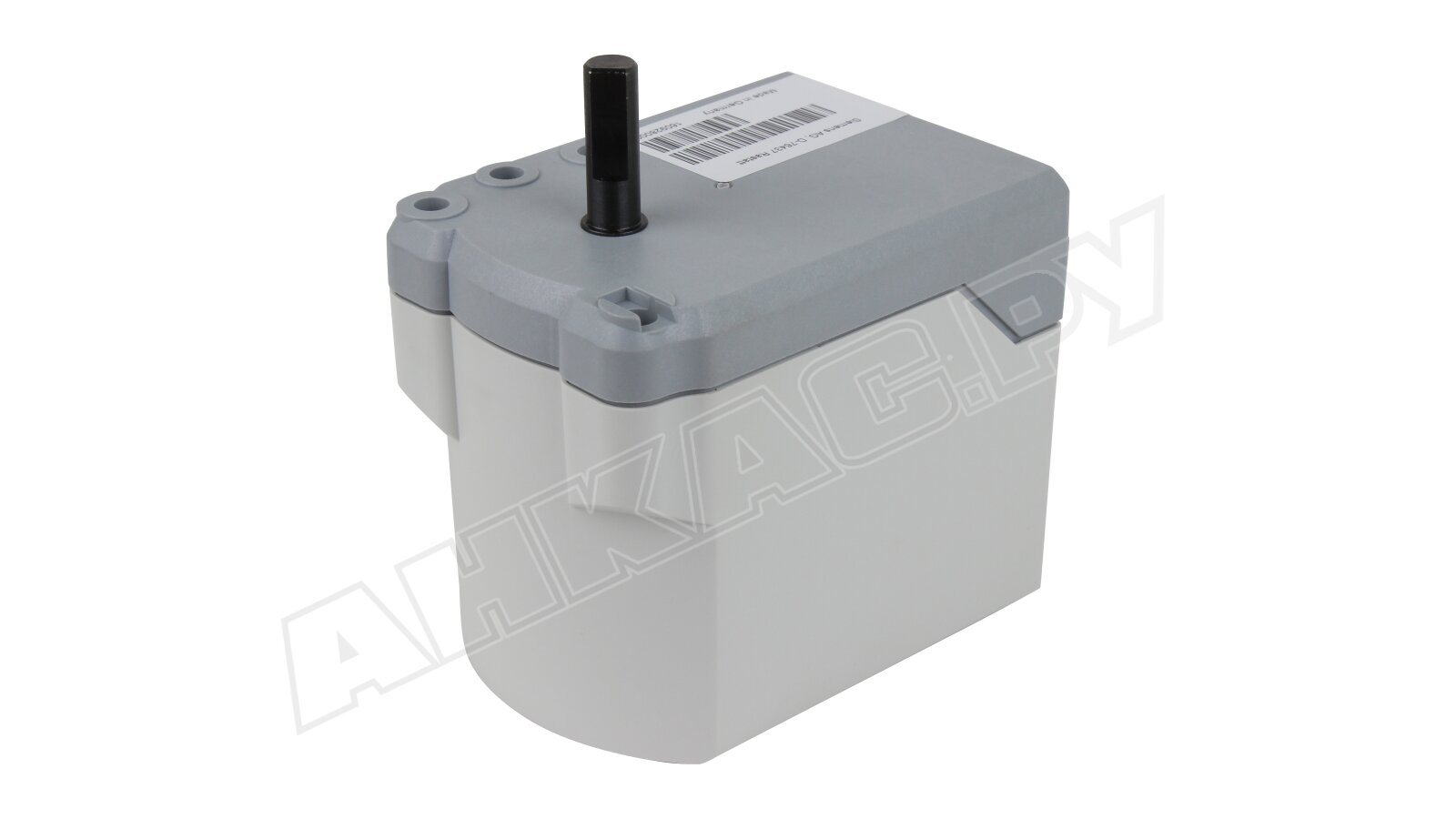

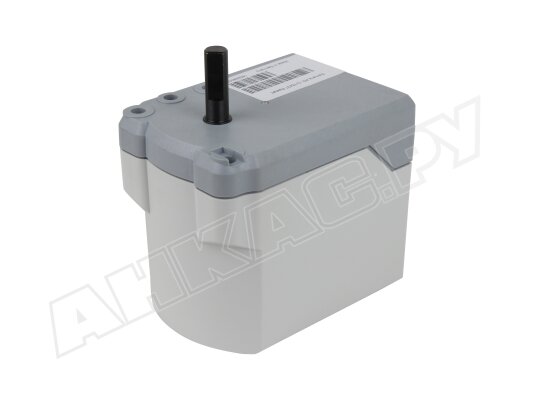

Сервопривод Siemens SQN70.464A20

Сервопривод Siemens SQN70.464A20 служит для автоматического перемещения воздушной/ газовой заслонки и получения оптимального состава топливовоздушной смеси. Место использования – газовые, жидкотопливные средне-, маломощные горелки. Серия SQN7 отличается надежной конструкцией, собранной в жаростойком корпусе, возможностью подключения потенциометра, легкой настройкой всех типов переключателей, отсоединяемым редуктором.

Особенности:

• электропитание 220 В, допустимое отклонение -15%, +10%;
• управление работой привода контроллером горелки, регулятором;
• постоянный крутящий момент 2,5 Нм;
• время открытия на 90° – 12 секунд;
• регулировка угла открытия в пределах 0…130°;
• встроенный электронный модуль;
• по 2 концевых и доп. выключателя, в т. ч. с точной настройкой;
• простая ручная регулировка выключателей;
• редуктор с постоянной смазкой, не нуждающийся в обслуживании;
• резьбовые клеммы для электроподключения;
• выбивное отверстие в корпусе для свободного ввода кабеля;
• вращения вала против часовой стрелки;
• место для установки потенциометра;
• внутренняя индикация положения.

Исполнение

При изготовлении корпуса сервопривода Siemens SQN70.464A20 использован огнестойкий прочный пластик. Приводной вал произведен из износостойкой стали.  В корпусе расположены: реверсивный синхронный двигатель с зубчатой передачей, вал, реле, переключатели, подключенные к клеммам через печатную плату. Зубчатую передачу можно отсоединить, нажав на штифт. Вторичное зацепление осуществляется автоматически. Электрические компоненты сервопривода защищены от пыли/ влаги по стандарту IP 40. Рабочие температуры: -20…+60 градусов, влажность < 95%.
