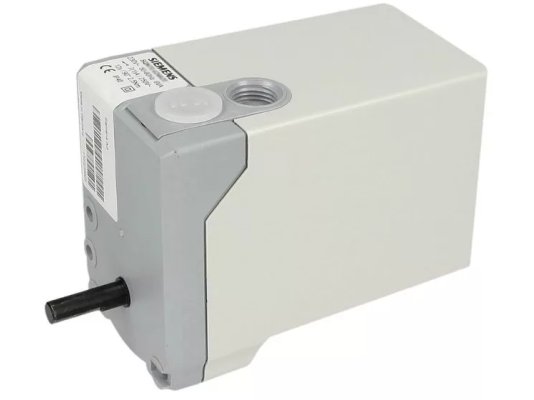

Сервопривод Siemens SQN70.603R10
Описание товара
Сервопривод Siemens SQN70.603R10 под управлением контроллера горелки приводит в действие воздушную/ газовую заслонку. Применяется в составе среднемощных и маломощных горелок для подготовки топливной смеси пред сгоранием.
Особенности:
- питание от сети 115 В, допустимое отклонение -15%, +10%;
- реверсивный привод, момент вращения 2,5 Нм;
- время открытия на 90º – 30 сек;
- работа под управлением автоматики котла, регулятора;
- по два концевых и доп. выключателя, некоторые с точной настройкой;
- регулировка шага в диапазоне 0…130°;
- интегрированная электронная схема;
- подключение на резьбовые клеммы;
- уровень электрозащиты – IP 40;
- рабочие температуры: -20…+60 градусов;
- сквозное отверстие диаметром 5,3 мм;
- вращения вала против часовой стрелки;
- внутренняя индикация положения.
Siemens SQN70.603R10 собран в компактном ударопрочном и термостойком корпусе из пластика. Материал приводного вала – сталь. Основными конструктивными элементами являются: реверсивный синхронный двигатель с редуктором, вал, реле, переключатели. Зубчатая передача не требует обслуживания (использована смазка пролонгированного действия). Предусмотрена возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт. Зацепление происходит автоматически.
Некоторые кулачки имеют тонкую настройку, их можно регулировать при помощи обычной отвёртки. Другие кулачки могут настраиваться вручную или с помощью предлагаемого в комплекте гаечного ключа и другого аналогичного инструмента.
