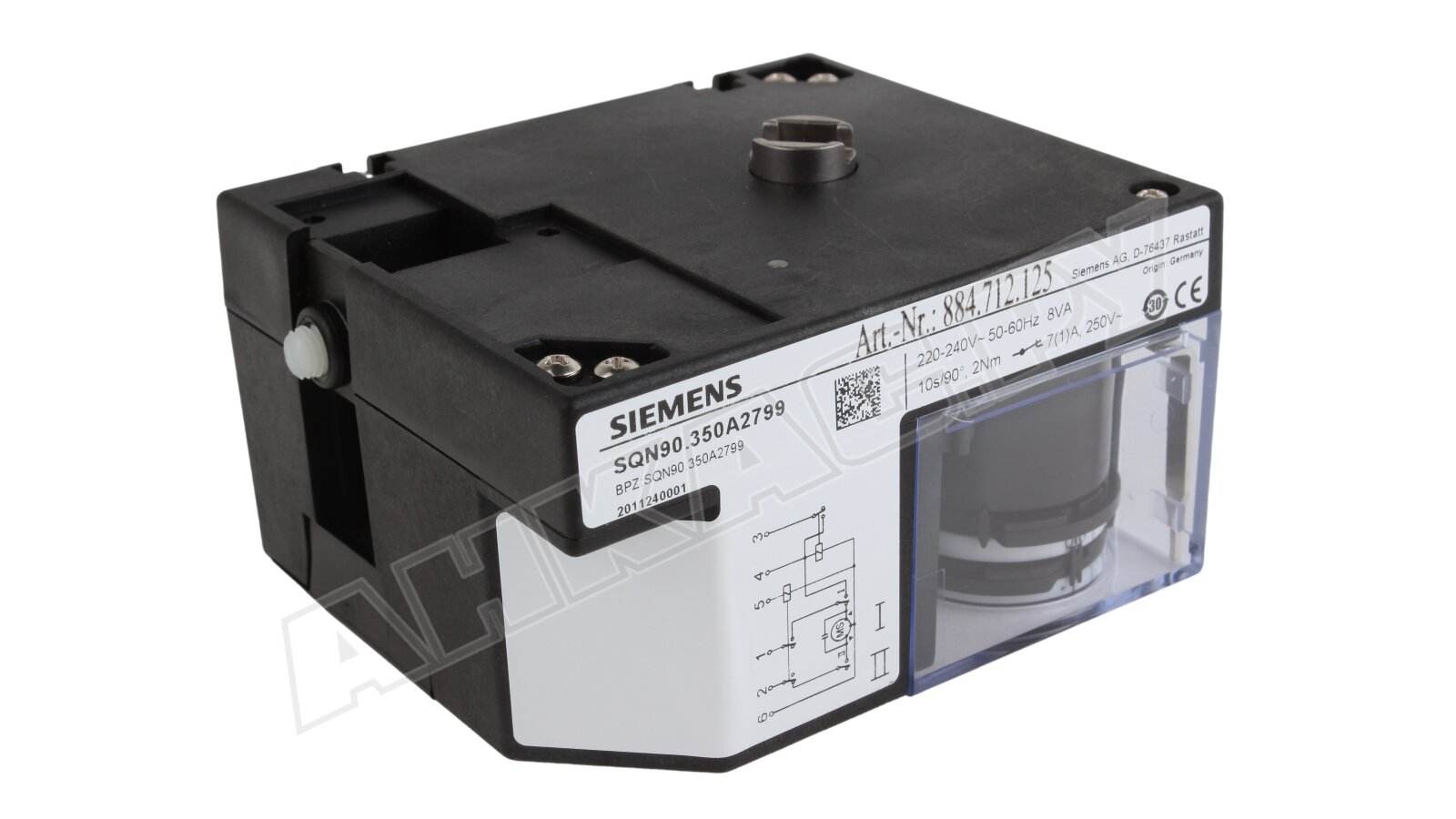

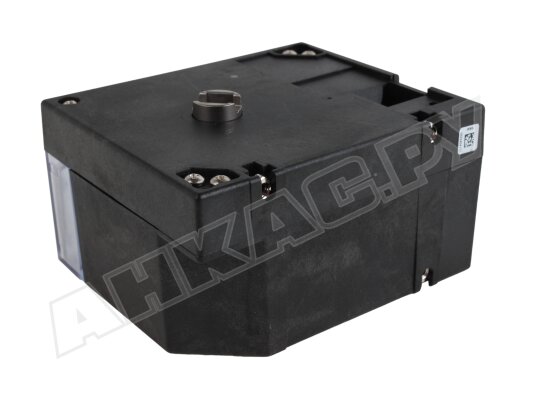

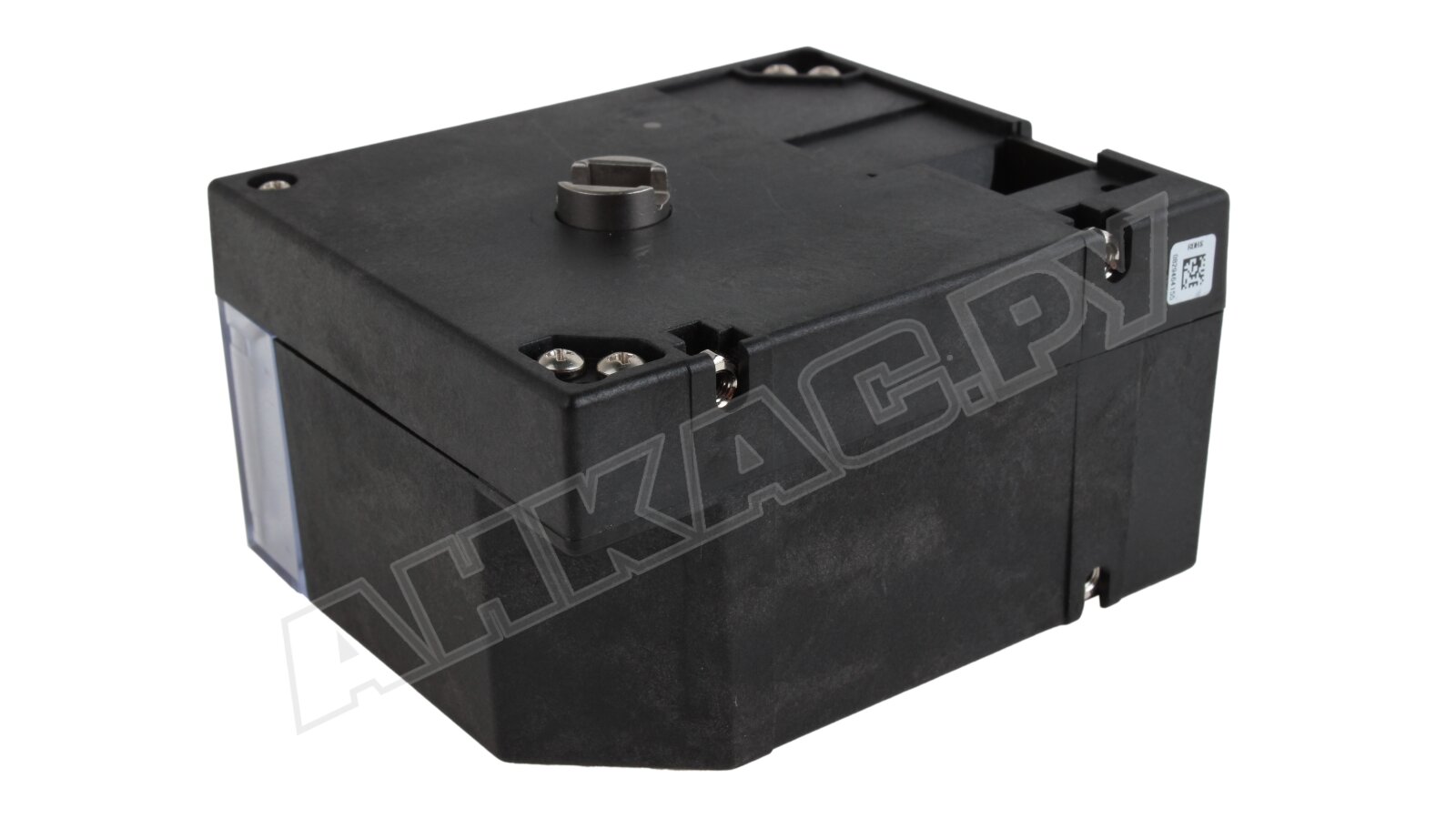

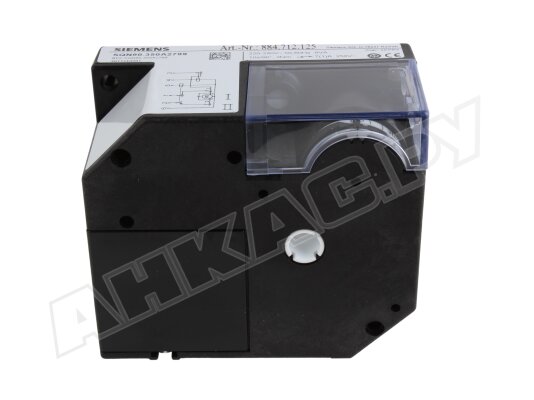

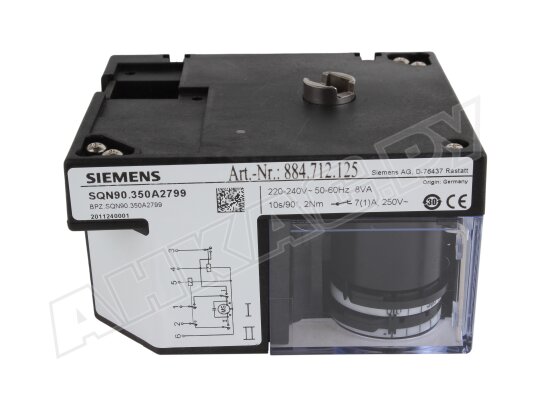

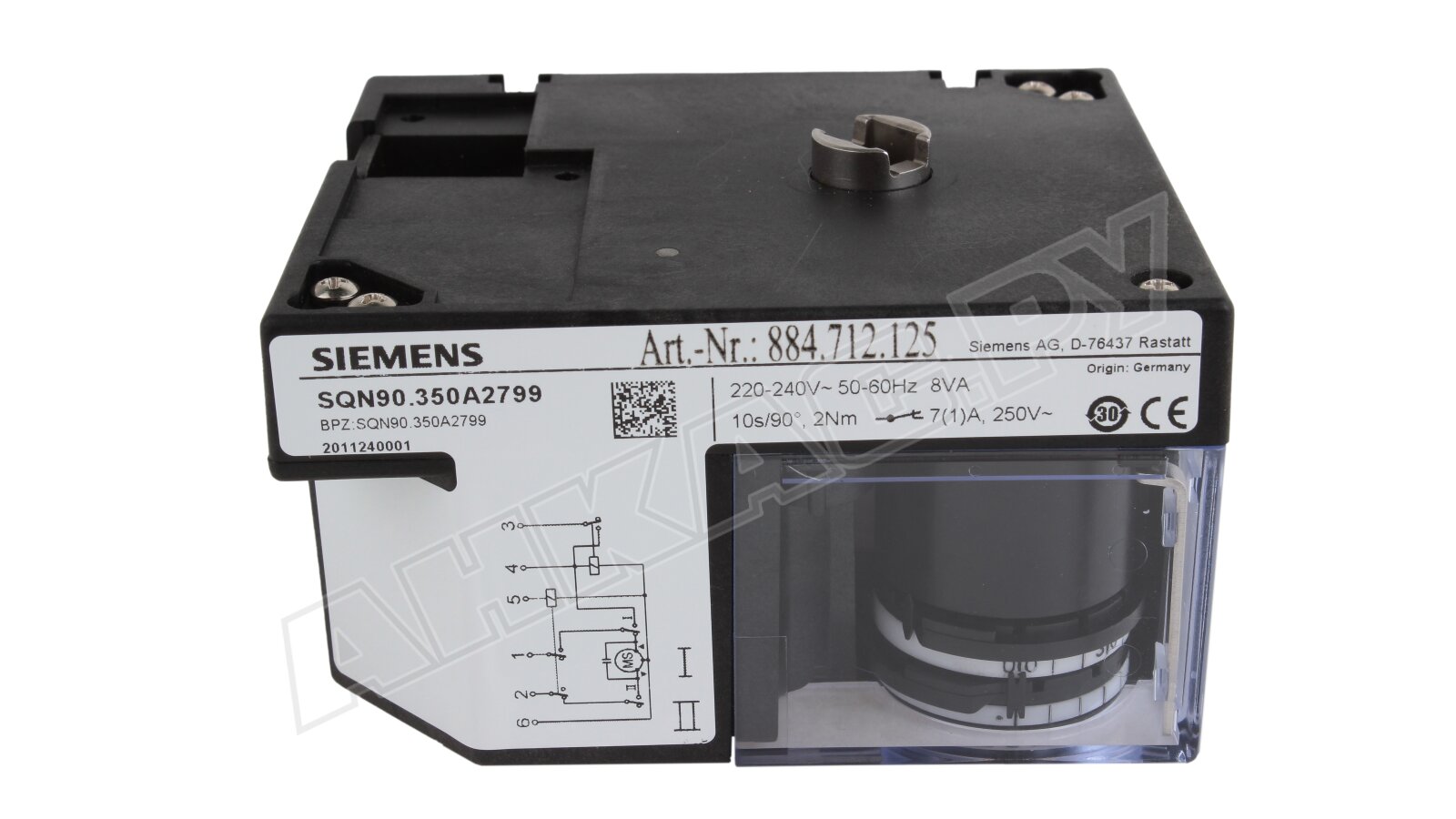

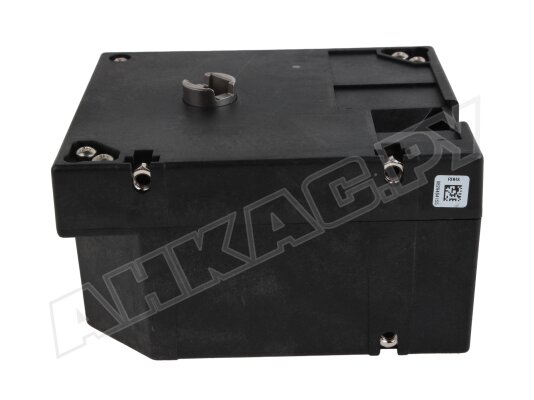

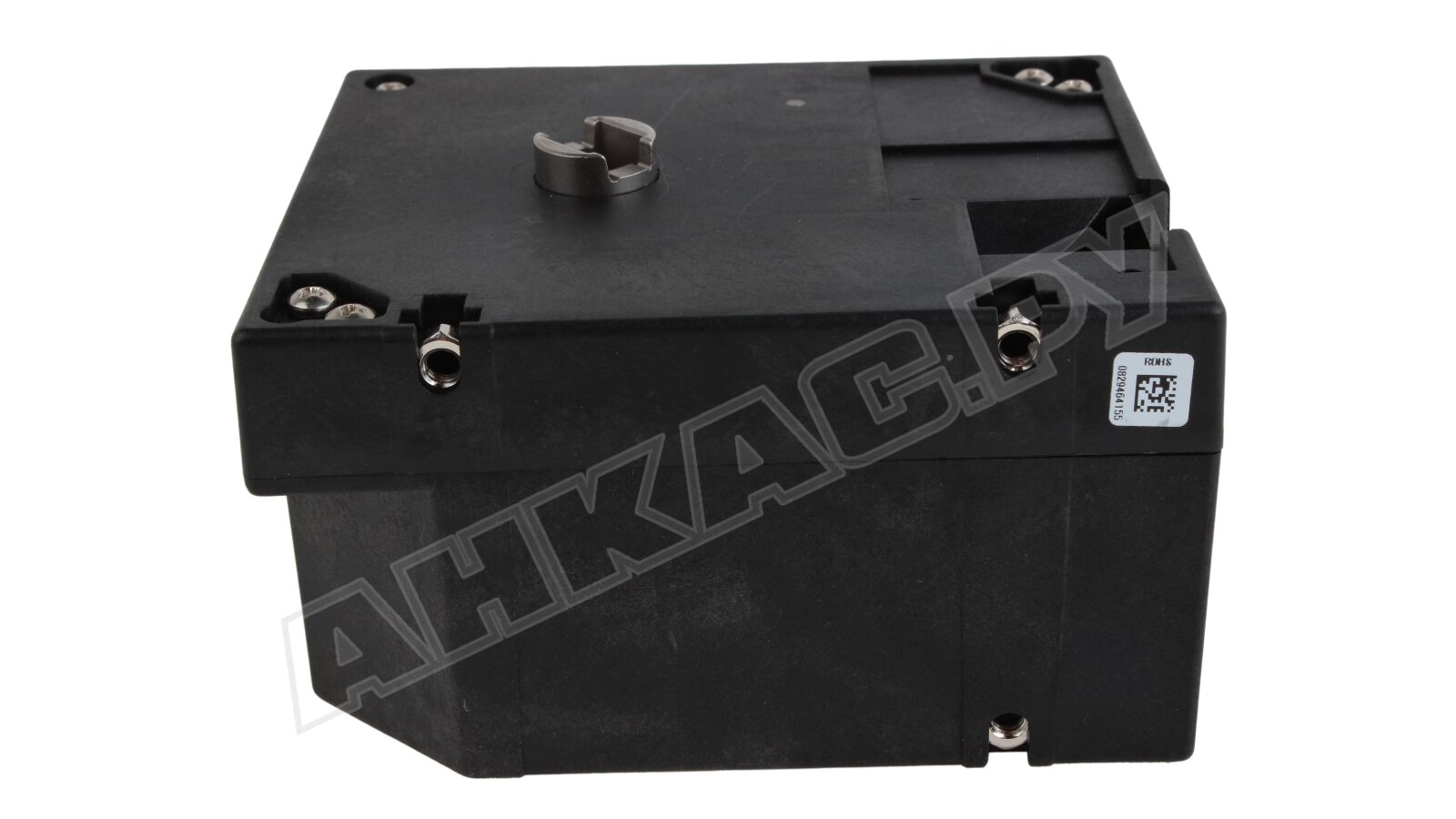

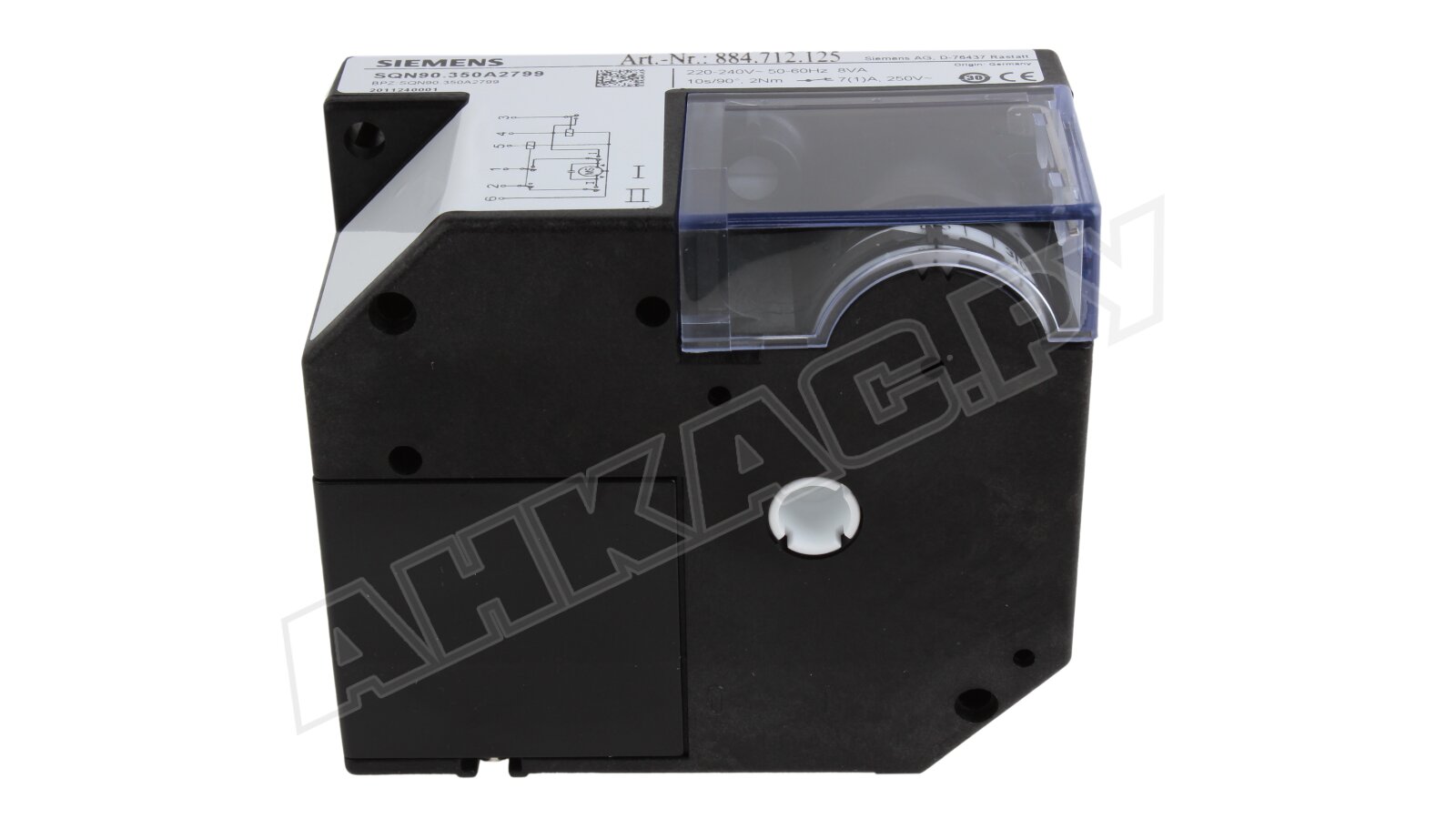

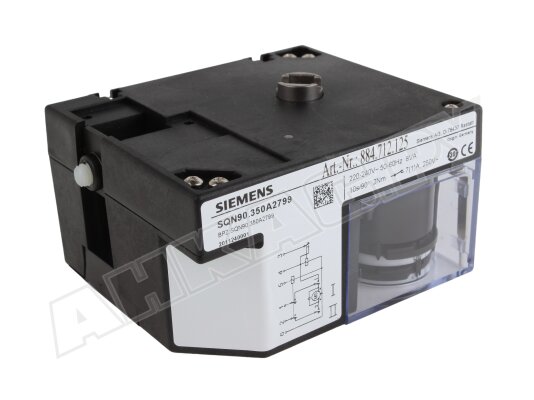

Сервопривод Siemens SQN90.350A2799

Сервопривод Siemens SQN90.350A2799 предназначен для автоматического изменения положения воздушной заслонки, регулирования соотношения компонентов топливовоздушной смеси. Рассчитан на применение в 1-ступенчатых, 2-ступенчатых или модулируемых маломощных и среднемощных горелках, сжигающих газ или жидкое топливо. Открывает заслонку на 90° в течение 10 сек.

Особенности

• Корпус сервопривода устойчив к ударам и воздействию температур, произведен из прочного пластика. Соответствует стандарту пылевлагозащиты IP 40.
• Siemens SQN90 оснащен реверсивным электродвигателем с крутящим моментом 2 Нм, вращающим вал против часовой стрелки. Работает от сети AC 220-240 В, 50-60 Гц. Зубчатая передача может вручную открепляться от вала и двигателя. Присоединение происходит автоматически.
• Редуктор обработан смазкой постоянного действия, не нуждается в регулярном обслуживании. Электроподключение осуществляется через винтовые клеммы.
• Функциями сервопривода управляет топочный автомат (LОА/ LМО/ LМG/ LFL), который рассчитывает пропорцию топлива (газа) и воздуха. Привод также может работать с регуляторами.
• Сервопривод укомплектован 2 реле, 8 клеммами, 2 переключателями. Настройка выключателей осуществляется посредством кулачков и шкалы, отражающей угол переключения. Диапазон угла открытия 0…90 °. Предусмотрена внутренняя индикация положения и возможность установки потенциометра.

Достоинства:

• быстрое перемещение заслонки;
• точный угол открытия;
• внутренний индикатор положения;
• возможность размещения потенциометра;
• отсоединяемая вручную зубчатая передача;
• смазка постоянного действия, не требующая замены;
• простая регулировка переключателей;
• ударопрочный, термостойкий пластиковый корпус;
• защита от пыли/влаги класса IP 40.

Температурные условия

Сервопривод Siemens SQN90.350A2799 рассчитан на эксплуатацию при температурах внешней среды от -20 до +60 °С и влажности < 95%.
