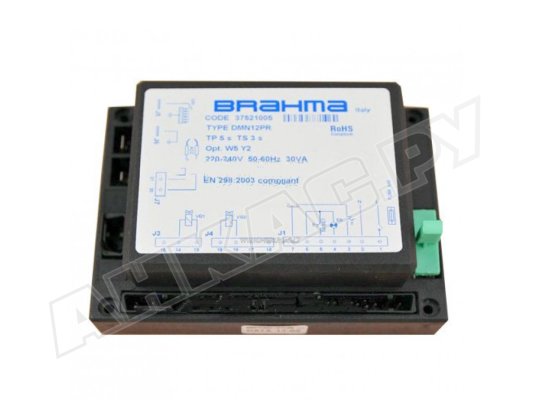

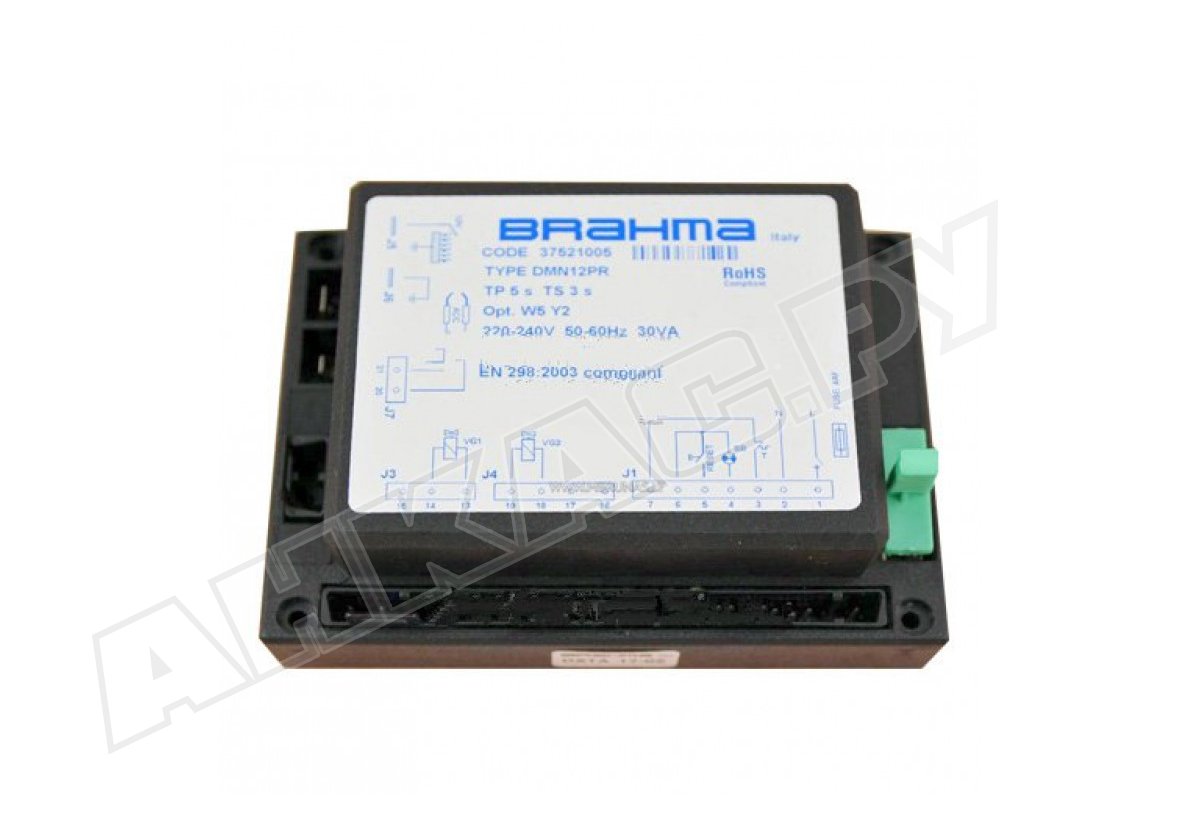

Топочный автомат Brahma DMN12PR

Топочный автомат Brahma DMN12PR произведен в соответствии с европейским стандартом EN 298 и другими нормами безопасности. Предназначен для управления атмосферными газовыми горелками в установках с непостоянным циклом. Автоматика выполняет диагностику системы, контролирует все стадии розжига и горения, корректность взаимодействия компонентов, инициирует блокировку при регистрации отклонений.

Основные параметры и функции:

• управление работой атмосферной газовой горелки без вентилятора;
• питание от источника 220-240 В, 50-60 Гц;
• прерывистый режим работы (обязательный перезапуск каждые 24 ч);
• самодиагностика неисправностей;
• модификация для пилотного розжига;
• контроль горения пламени с помощью электрода ионизации;
• выход для подключения пользовательского модуля и дистанционного контроля;
• два независимых контакта безопасности для управления газовым клапаном;
• отдельный трансформатор розжига;
• блокировка горелки при обнаружении отсутствия сигнала пламени < 1 сек;
• ручной сброс аварии нажатием и удерживанием кнопки перезапуска;
• индикация аварии и кодов неполадок;
• допустимые эксплуатационные температуры: -20...+70 °C;
• уровень пыле-, влагозащиты корпуса по стандарту IP 00;
• возможность установки в любом положении.

Особенности

Brahma DMN12PR собран в малогабаритном корпусе из ударопрочного пластика, обеспечивающим базовую защиту от пыли, грязи при эксплуатации. Необходимый уровень электрозащиты достигается в процессе монтажа.

За счет использования специальной технологии производства и поверхностной установки электронных компонентов размеры контроллера уменьшены до минимума, что упрощает установку и расширяет сферу применения.

В состав блока автоматики входит варистор для защиты от скачков напряжения в сети питания. Предусмотрена энергонезависимая блокировка, для выхода из которой требуется нажать на кнопку сброса. Выход EV2 позволяет передавать сигнал об обнаружении пламени на удаленное устройство.

Топочный автомат выполняет проверку работоспособности основных компонентов перед запуском горелки. Во время ожидания или предпродувки тестируется работа усилителя сигнала пламени. При регистрации ложного сигнала пламени или неисправности в усилителе контроллер останавливает запуск горелки.

Применение

Топочные автоматы DMN12PR служат для управления прогрессивными атмосферными горелками газовых и комбинированных котлов отопления, подогрева воды, теплогенераторов, печей, ИК нагревателей и других подобных устройств.

Достоинства:

• эффективное управление горелкой, контроль пламени;
• самодиагностика неполадок каждые 24 ч;
• мгновенная остановка подачи газа при потере сигнала пламени;
• защита от пониженного и избыточного напряжения;
• возможность дистанционного контроля горения пламени;
• уменьшенные габариты корпуса;
• стабильная работа в различных температурных условиях;
• размещение в системе в любой ориентации.

В серию вошли топочные автоматы для газовых и жидкотопливных горелок с прямым и пилотным розжигом, принудительной вентиляцией или без, электрическим и ручным выходом из блокировки. Дополнительную информацию уточняйте у наших консультантов.
