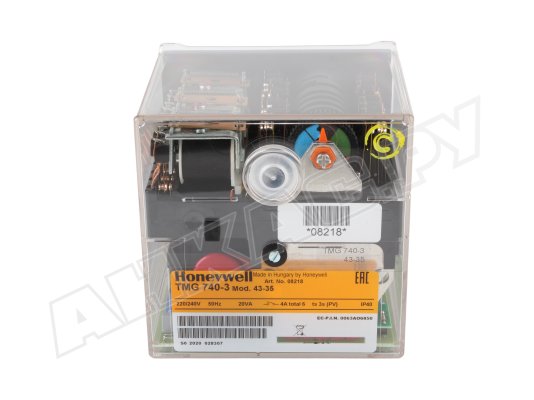

Топочный автомат Elco TMG 740-3 Mod.43-35

Топочный автомат Elco TMG 740-3 Mod.43-35, арт: 65325633 обеспечивает все функции управления и контроля работы газовых и комбинированных наддувных горелок высокой и средней мощности. Гарантирует безопасную и эффективную работу котла, защитное отключение при неполадках, в т. ч. при низком напряжении в сети питания и потере пламени. Соответствует европейскому стандарту EN 298. Цветной программный индикатор значительно упрощает поиск причин неисправностей.

Для контроля пламени могут использоваться:

• ионизационный электрод;
• инфракрасный датчик;
• ультрафиолетовый датчик.

Конструкция блока управления

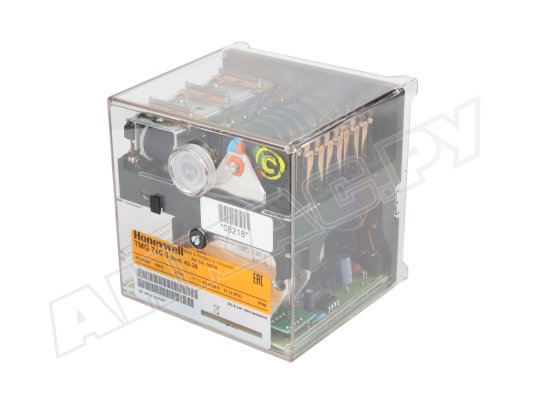

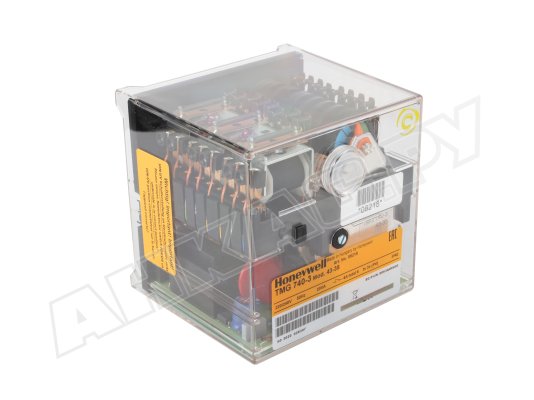

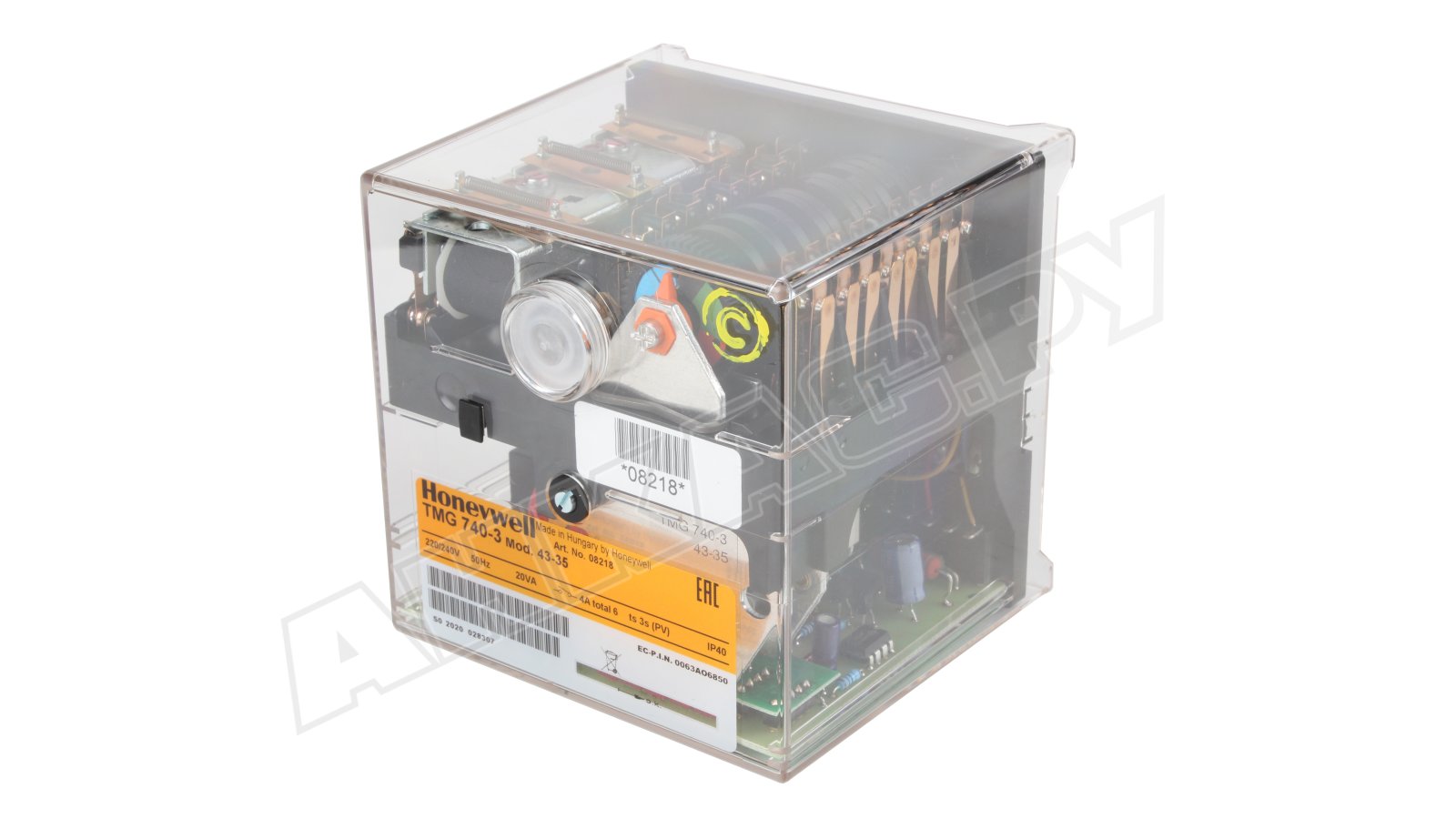

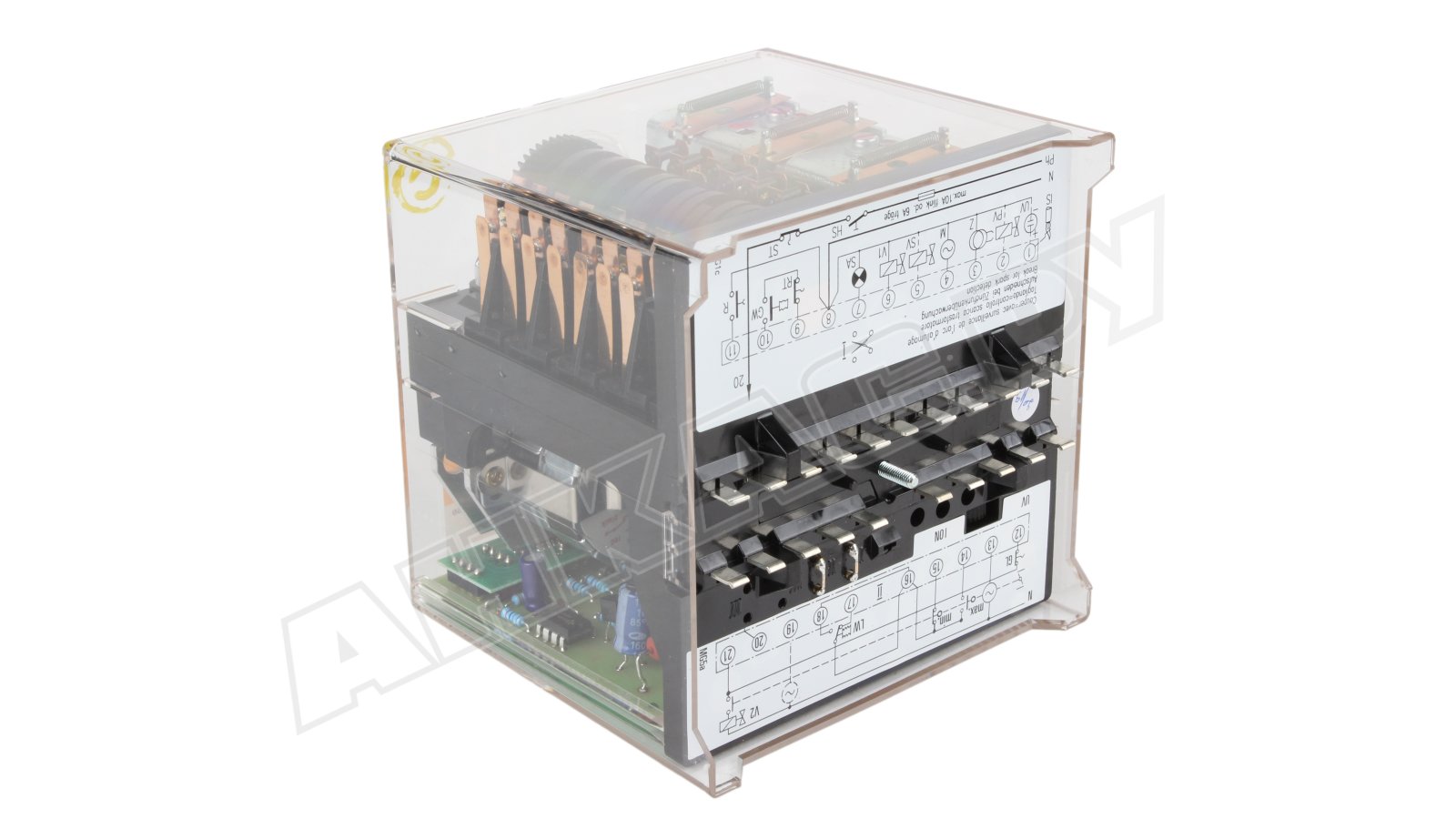

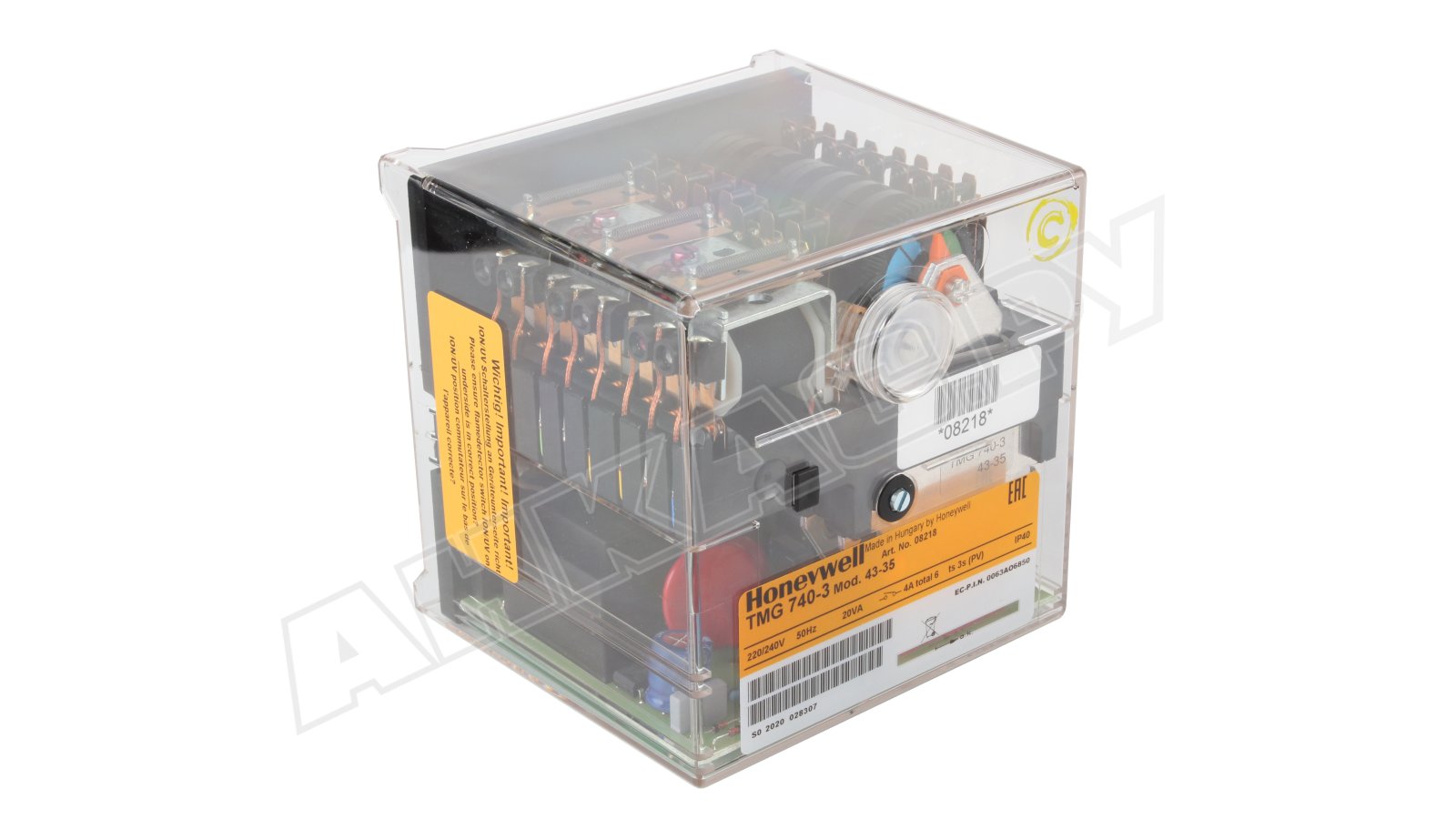

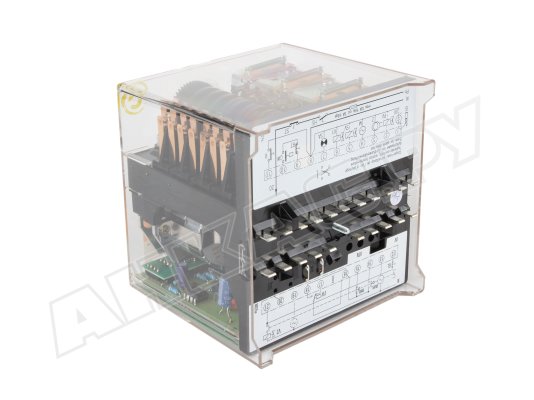

Топочный автомат скомпонован в небольшом прозрачном корпусе из огнестойкого пластика. Конструкция состоит из компонентов:

• синхронного электродвигателя с кулачковым переключателем;
• информационного цветного программного индикатора;
• 16-клеммного кулачкового переключателя для контроля программной последовательности;
• реле постоянного тока и остаточной магнитной индукции;

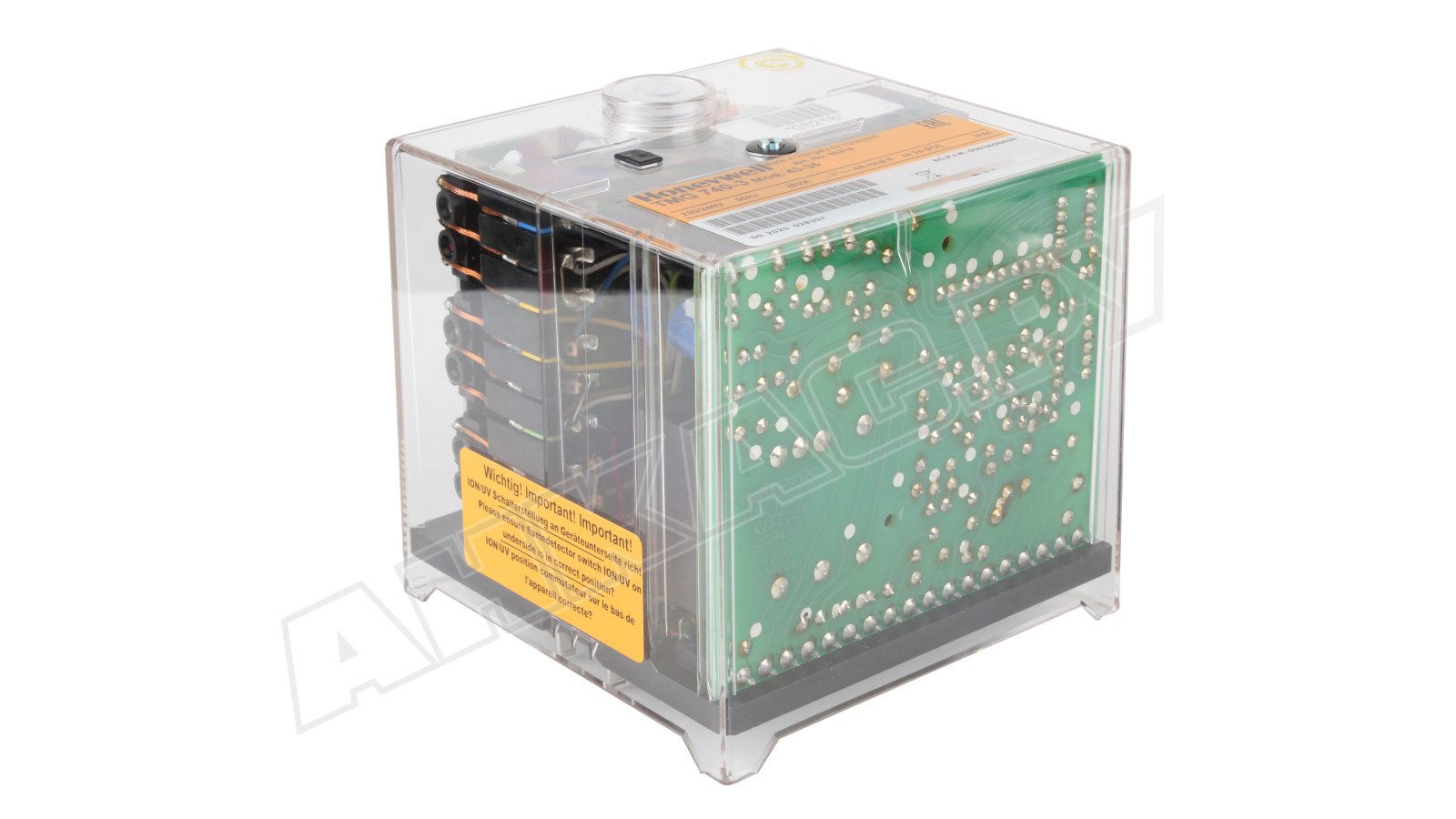

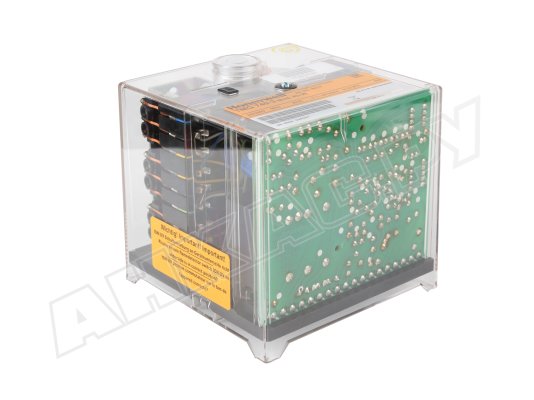

• съемной печатной схемной платы с трансформатором, ЖК-дисплеем и электронными компонентами.

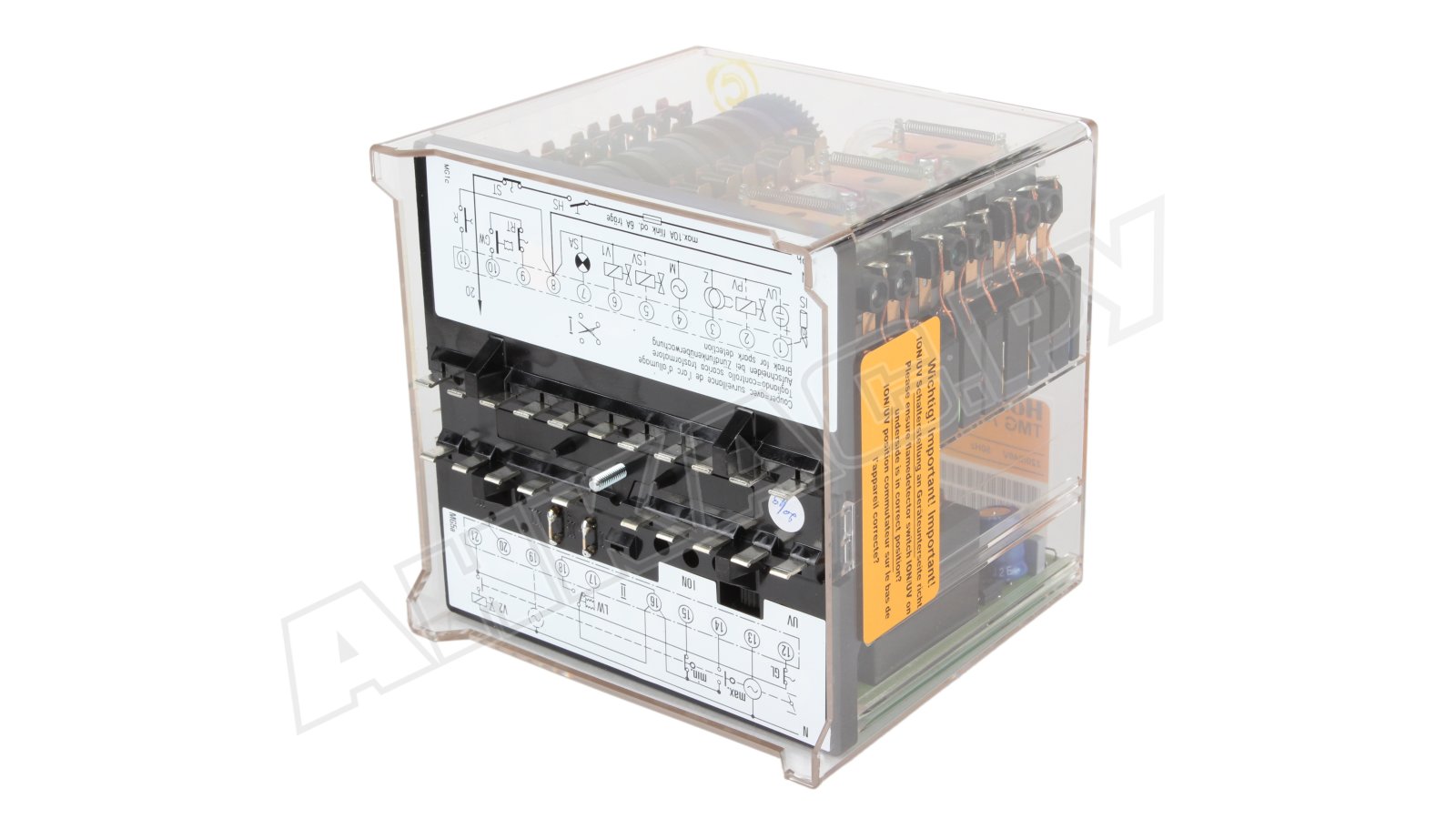

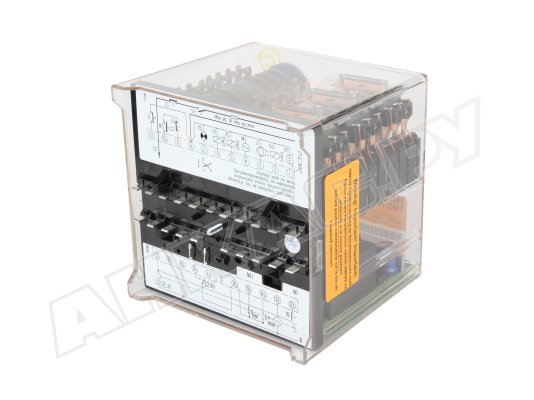

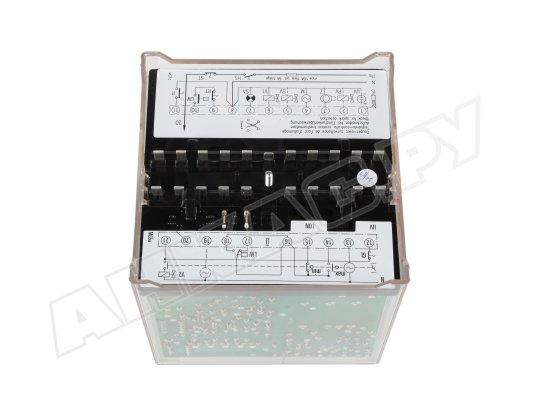

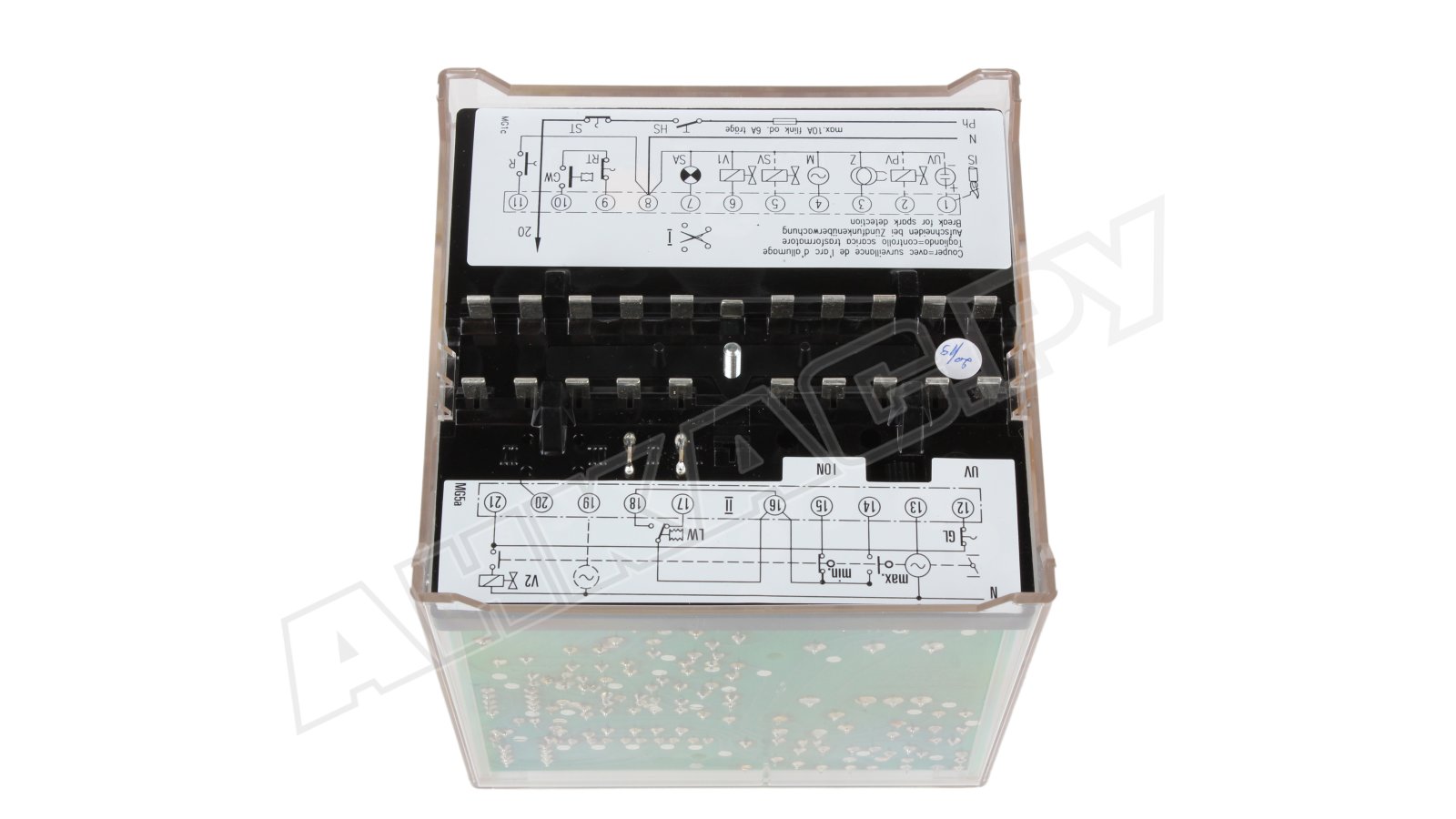

Внизу расположены штепсельные контакты и переключатель типа датчика пламени.

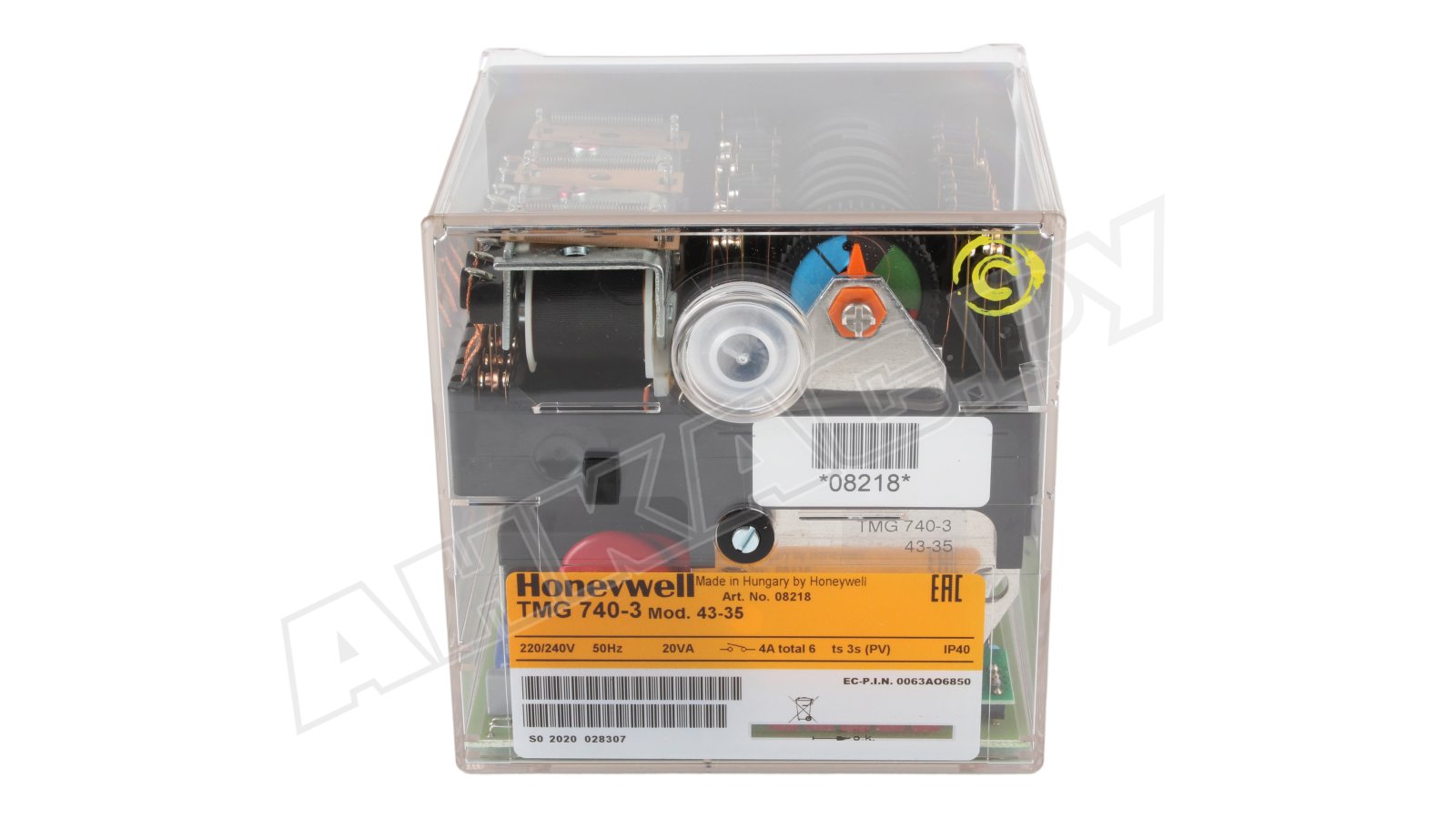

На лицевой панели находится кнопка сброса блокировки с лампой аварийной сигнализации, цветным индикатором программы, светодиодный индикатор сигнала пламени, крепежный винт.

Основные параметры, функции и особенности:

• для горелок с одной или двумя ступенями регулирования мощности;
• периодическая работа, контролируемое отключение каждые 24 ч (или чаще);
• напряжение питания: 220-240 В, допустимое отклонение -15, +10%;
• обнаружение низкого напряжения в сети с защитным отключением;
• информационная система со световой индикацией и кодами ошибок;
• ручной сброс блокировки с помощью кнопки на корпусе;
• возможность подключения удаленного устройства перезапуска и индикации сбоев;
• защита рабочей схемы и электрических компонентов от внешних воздействий;
• материал корпуса – прозрачный невоспламеняемый пластик;
• пыле-, влагозащита корпуса по стандарту IP 44;
• встроенный предохранитель для защиты от короткого замыкания;
• разъемный способ соединения с цоколем, исключающий ошибки монтажа;
• установка в любом положении;
• эксплуатационные температуры: от -20 до +60 °C.

Топочный автомат Elco TMG 740-3 Mod.43-35 поставляется без цоколя.
