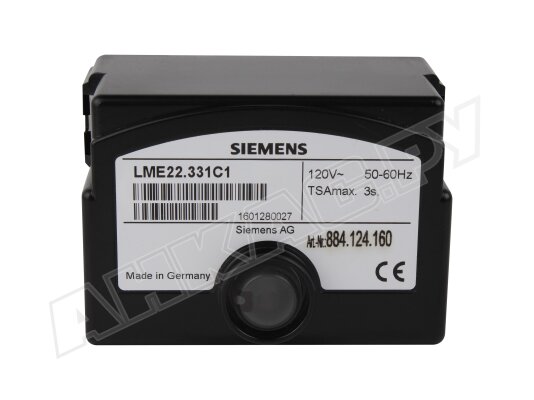

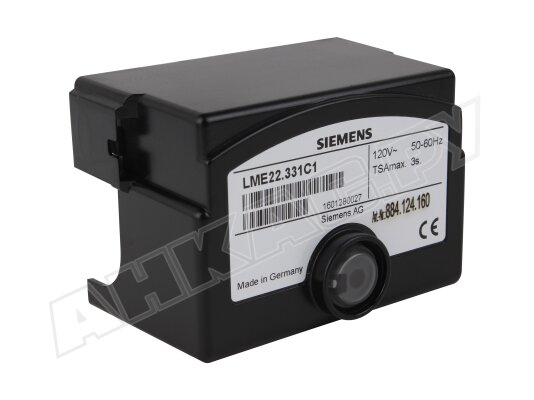

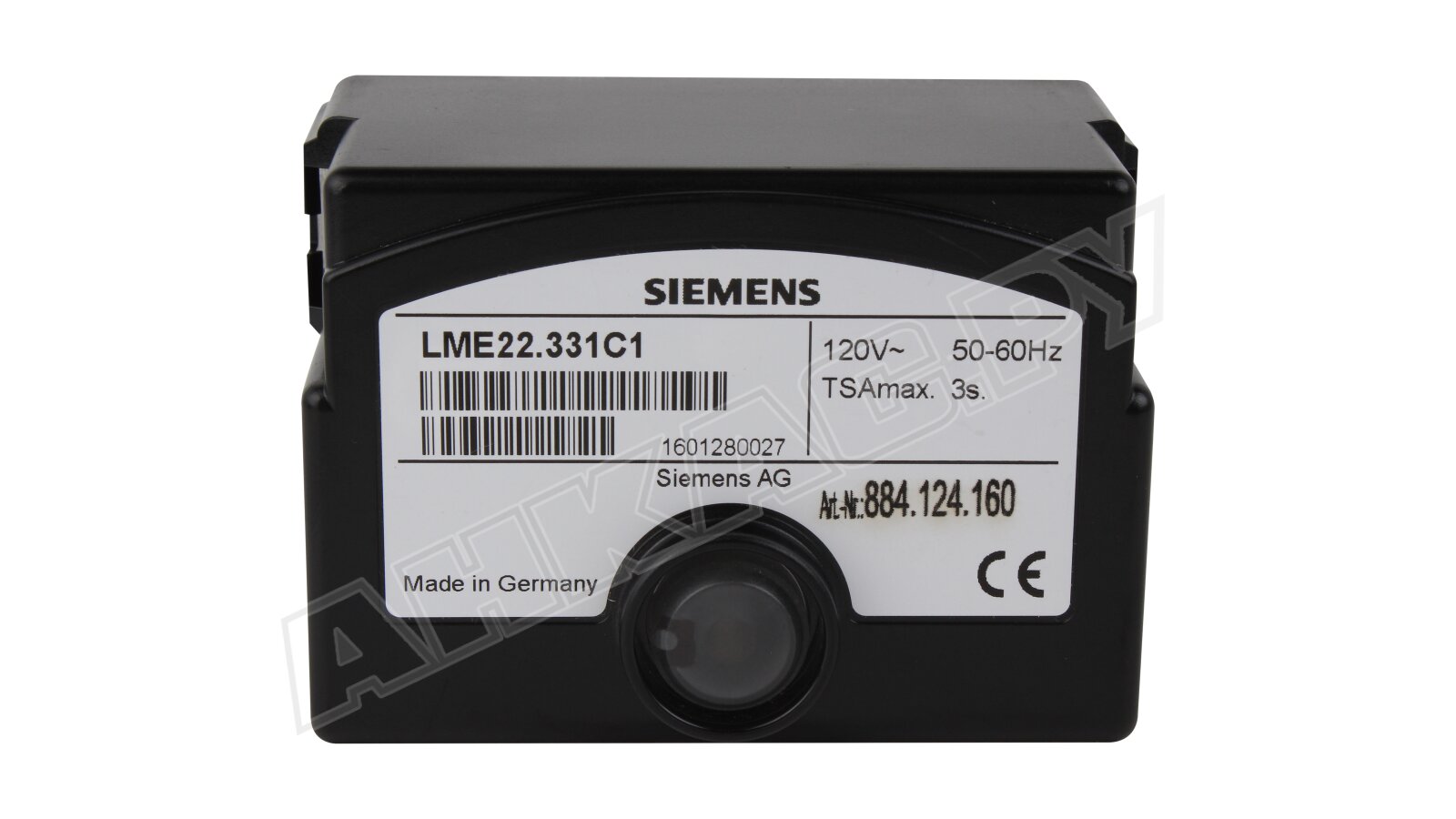

Топочный автомат Siemens LME22.331C1

Топочный автомат Siemens LME22.331C1 управляет работой 2-ступенчатых наддувных горелок, обеспечивает безопасный розжиг, контроль за горением пламени и защитное отключение при возникновении неполадок. Пламя контролируется ионизационным электродом или датчиком QRA с AGQ3..A27.

Конструкция и компоненты

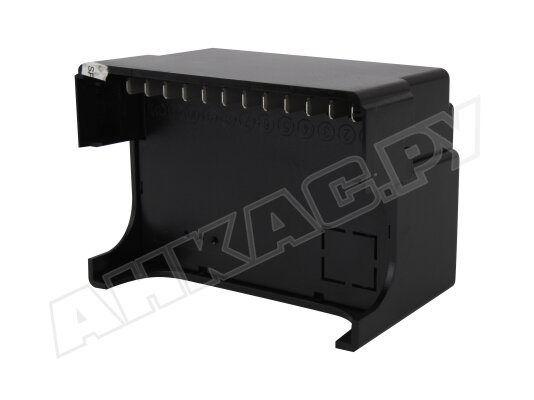

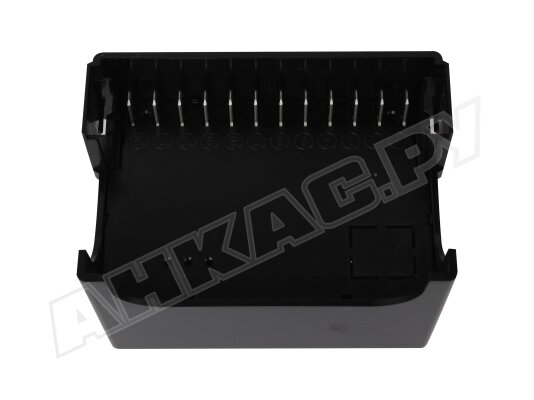

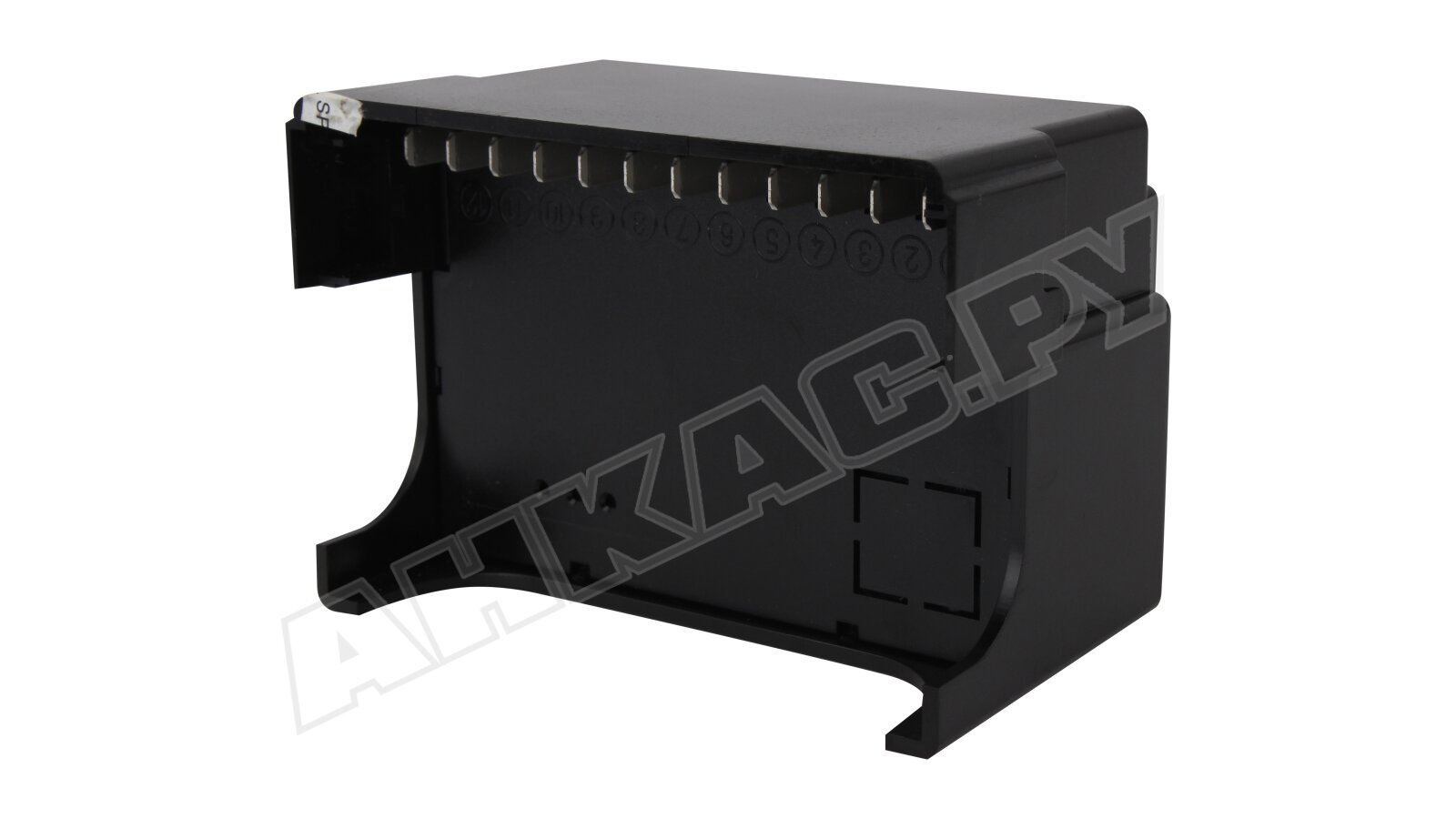

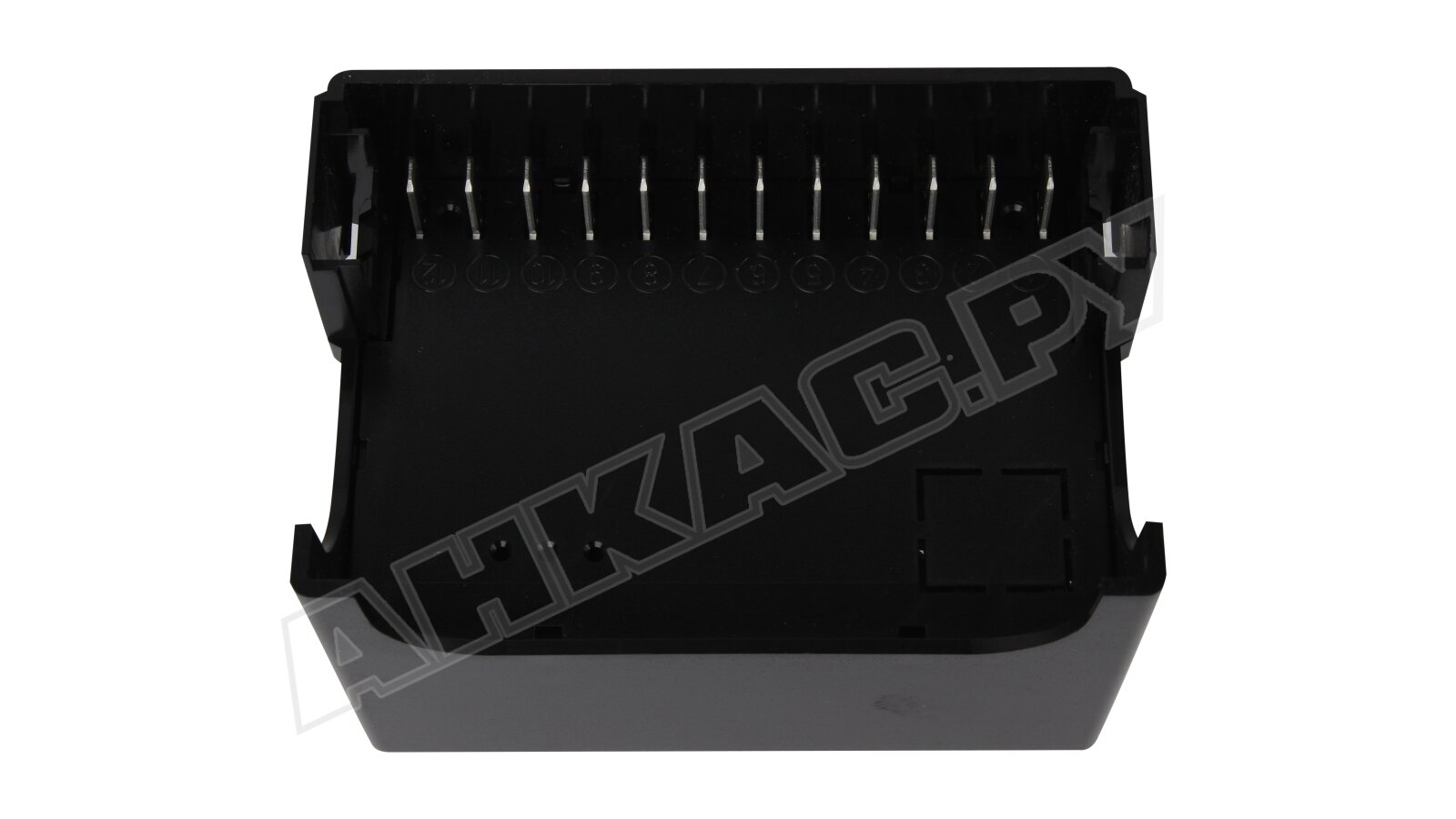

Блок автоматики собран в ударопрочном, термостойком пластмассовым корпусе, который фиксируется к цоколю с помощью защёлки. Внутри корпуса размещены микропроцессор, управляющий программой и реле нагрузки, электронный усилитель сигнала пламени и другие компоненты. На лицевой панели размещена кнопка сброса с разноцветной индикацией для сообщений о текущих операциях, наличии пламени, состоянии отказа.

Для подключения оптического интерфейса или устройства дистанционной деблокировки предусмотрен разъем. Программное обеспечение ACS410 и интерфейс OCI400 упрощают управление, облегчают настройку и считывание данных о рабочим состоянии, проведение сервисных и диагностических операций.

Основные параметры и особенности:

• для горелок небольшой мощности с 2 ступенями регулирования;
• прерывистый цикл, как минимум одно контролируемое отключение каждые 24 ч;
• высокая точность управления за счет цифровой обработки сигналов;
• питание от электросети 230 В, допустимое отклонение -10%, +15%;
• детектор пониженного напряжения, защитное отключение при снижении за допустимый уровень;
• класс пыле-, влагозащиты IP 40, достигаемый при монтаже;
• бесперебойная служба при температурах окружающей среды от -20 до +60 °C;
• дистанционная перезагрузка;
• функция тестировки реле давления воздуха во время включения и рабочего цикла;
• разноцветная индикация рабочих состояний, включая отказы;
• время срабатывания на потерю пламени – не более 1 сек;
• комплектация кабелями для подключения.
• рабочий ресурс около 250 тыс. циклов запуска (примерно 10 лет).

Топочный автомат Siemens LME22.331C1 поставляется без цоколя, датчика контроля пламени. Эти принадлежности и другие оснащение для сборки тепловой установки можно приобрести отдельно.
