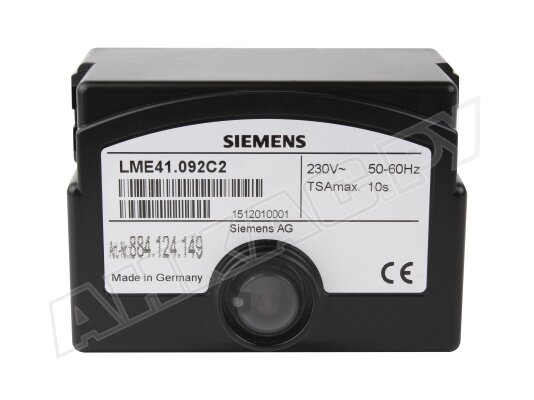

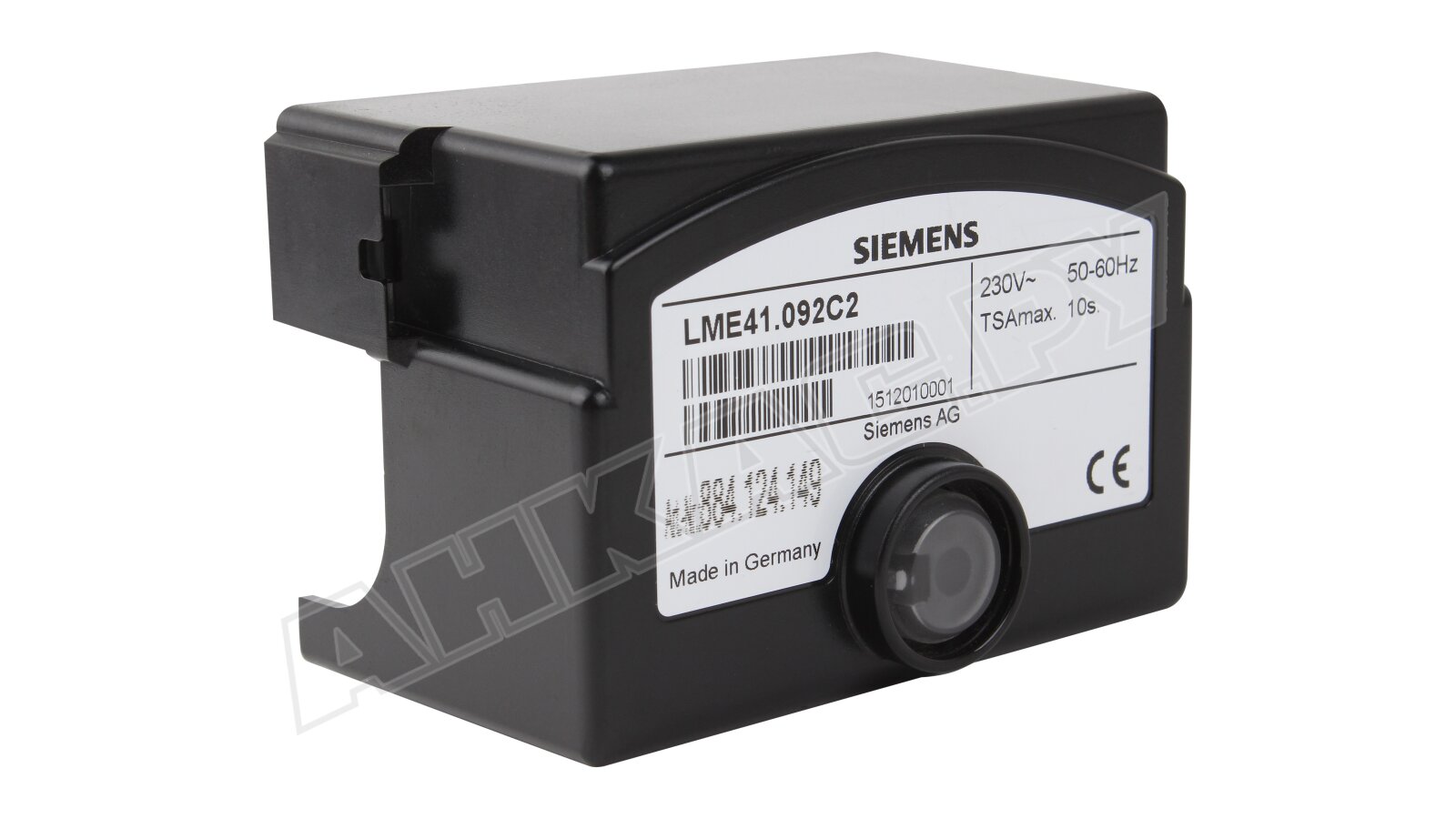

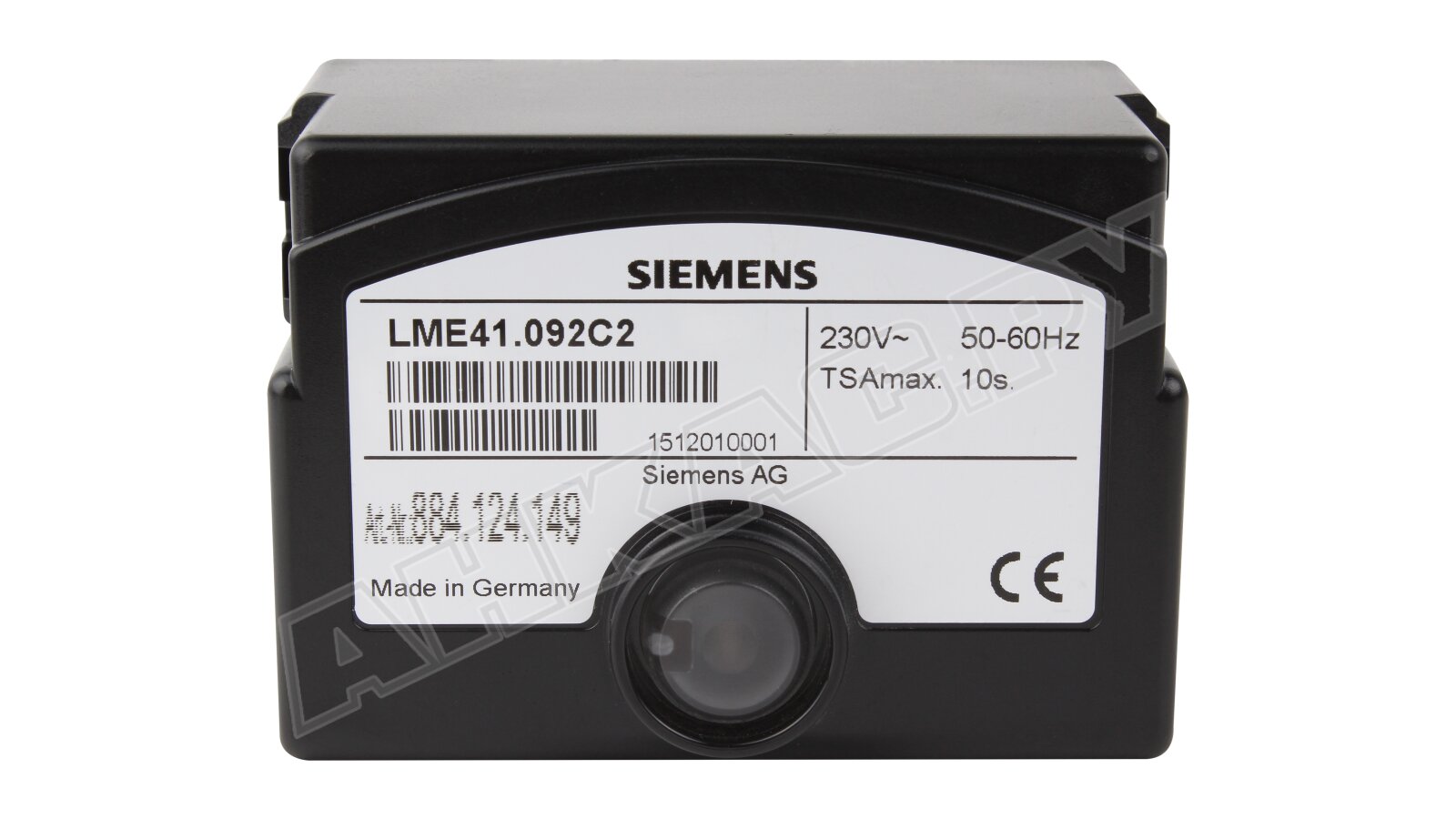

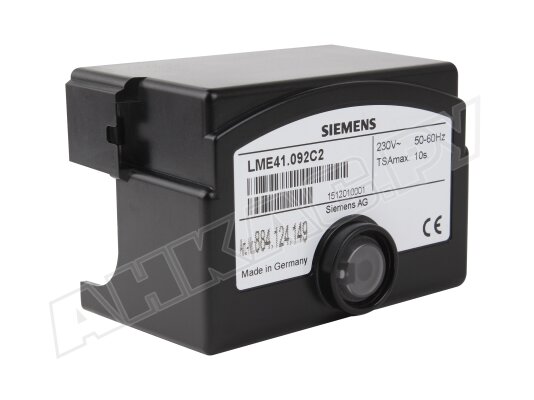

Топочный автомат Siemens LME41.092C2

Топочный автомат Siemens LME41.092C2 предназначен для управления атмосферной газовой горелкой с прерывистым циклом. Обеспечивает безопасный запуск, контроль горения, защитное отключение, эффективную работу топочной установки. Информирует пользователя о текущем состоянии и неполадках через многоцветную индикацию. Может подключаться к компьютеру при дополнительном оснащении.

Основные функции и возможности:

• точное выполнение последовательности команд за счет цифровой обработки сигнала;
• контролируемая перезагрузка каждые 24 часа работы для диагностики системы;
• контроль пониженного напряжения, безопасное отключение;
• отслеживание горения пламени датчиком ионизации или QRA с AGQ3...A27;
• информирование о работе и неполадках через многоцветную индикацию;
• контроль давления воздуха через тестирование реле давления воздуха при запуске и работе;
• возможность дистанционной электрической разблокировки;
• разъем для подключения компьютера и выполнения интерфейсной диагностики;
• мгновенное перекрытие подачи газа при потере пламени (время реакции < 1 с.);
• попытки повторного запуска при исчезновении пламени (3 перезапуска).

Устройство и особенности

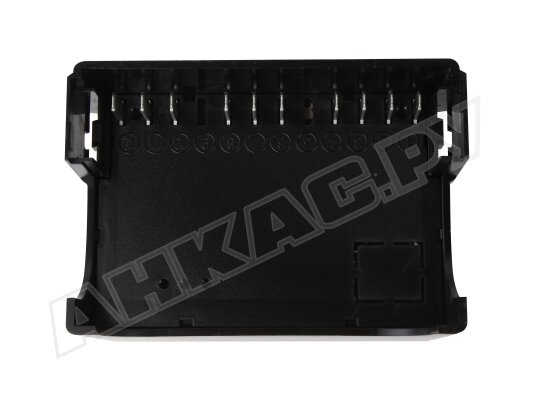

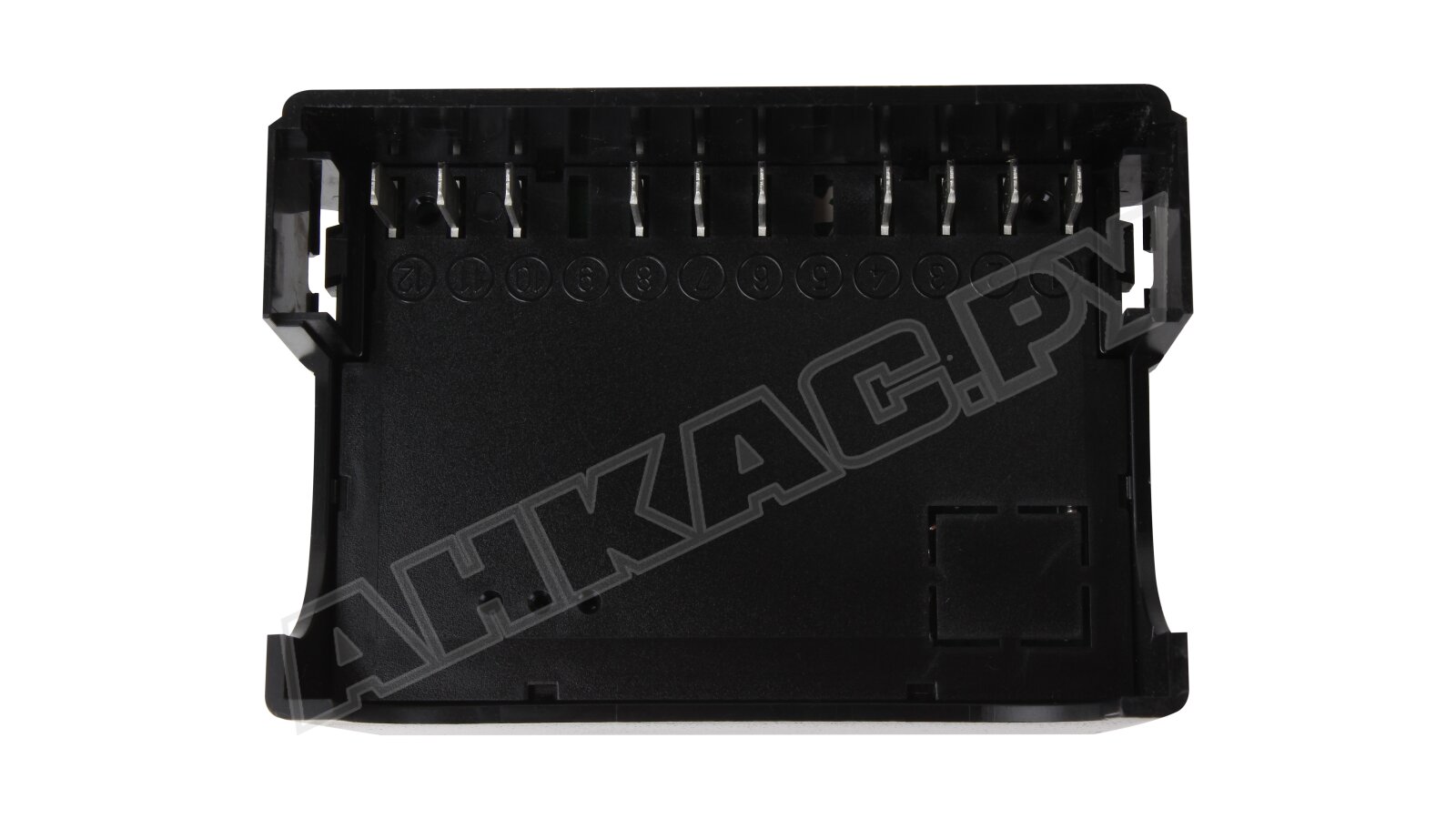

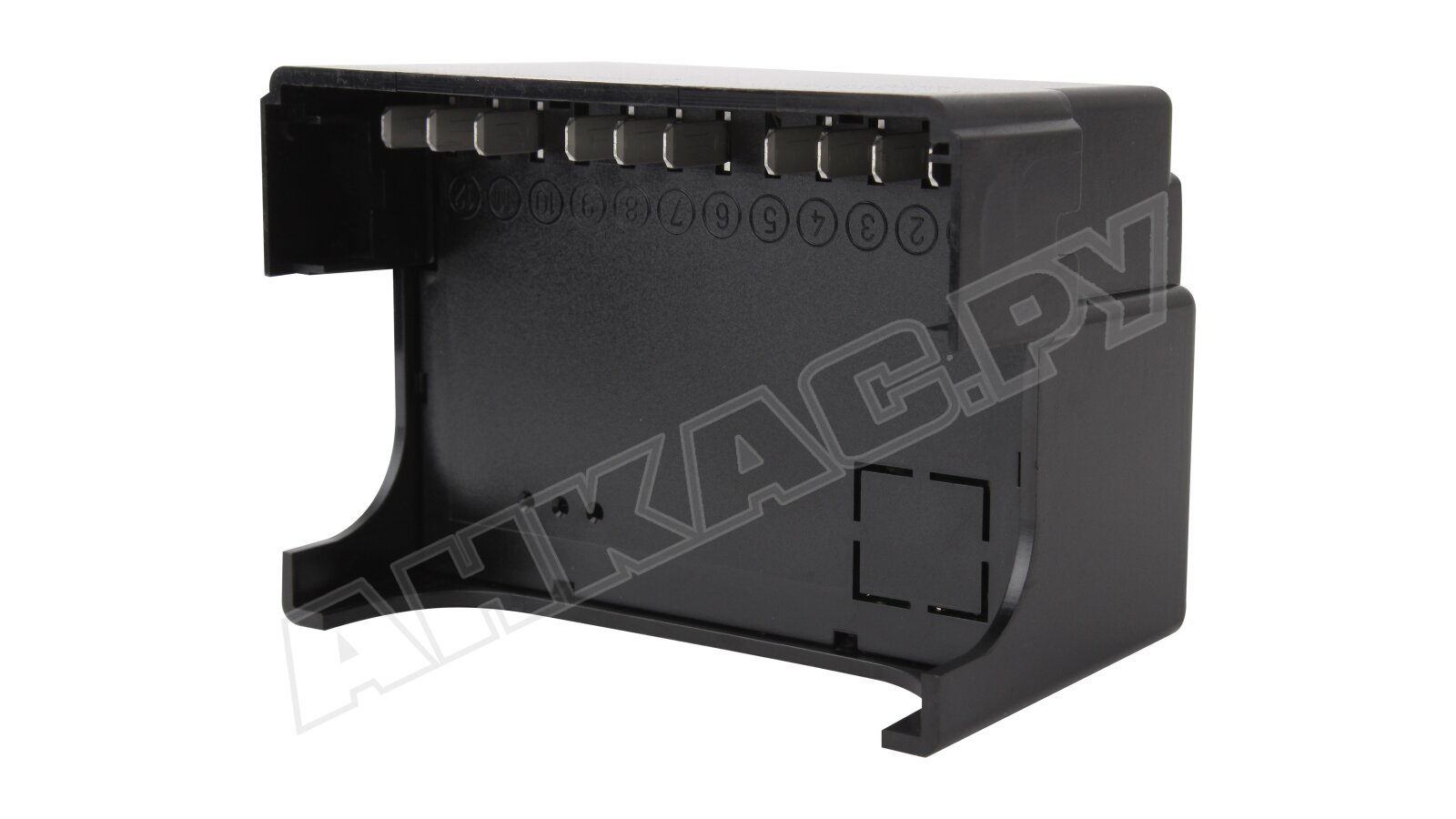

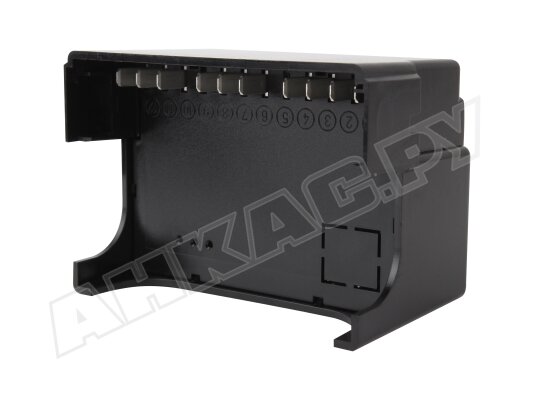

Корпус блока автоматики Siemens LME произведен из ударопрочной термостойкой пластмассы. Съемная конструкция соединяется с цоколем на защелки. Уровень пылевлагозащиты (IP 40) необходимо обеспечить при монтаже.

Внутри корпуса находится микроконтроллер, реле управления нагрузкой, электронный усилитель сигнала пламени. Для перезапуска автоматики предусмотрена кнопка сброса с трехцветной лампой для индикации рабочего состояния и неполадок. Контроль цифровых входов и выходов, используемых в целях безопасности, осуществляется через сигналы обратной связи.

Предусмотрен разъем для подключения адаптера интерфейса OCI400 либо удлинителя разблокировочной кнопки. С помощью компьютерной программы упрощается управление, считывание настроек, определение рабочих состояний, мониторинг и диагностика блока LME.

Условия эксплуатации

Топочные автоматы Siemens LMЕ стабильно работают при температурах внешней среды от -20 до +60 °C и влажности < 95%. Не допускается конденсация, обледенение и воздействие воды на корпус устройства.

Достоинства:

• высокая точность управления благодаря цифровой обработки сигналов;
• управляемый перезапуск после 24-часовой работы;
• мгновенное реагирование на потерю пламени;
• безопасное выключение при сбоях и неполадках;
• контроль низкого напряжения в сети;
• возможность дистанционного электрического перезапуска;
• ограничение количества повторных запусков;
• выход для адаптера интерфейсной диагностики;
• 3-цветная индикация для информирования о стадиях горения и неполадках.

Применение

Менеджер горения Siemens LMЕ служит для автоматизации газовых горелок малой и средней мощности, функционирующих в повторно-кратковременном режиме.
