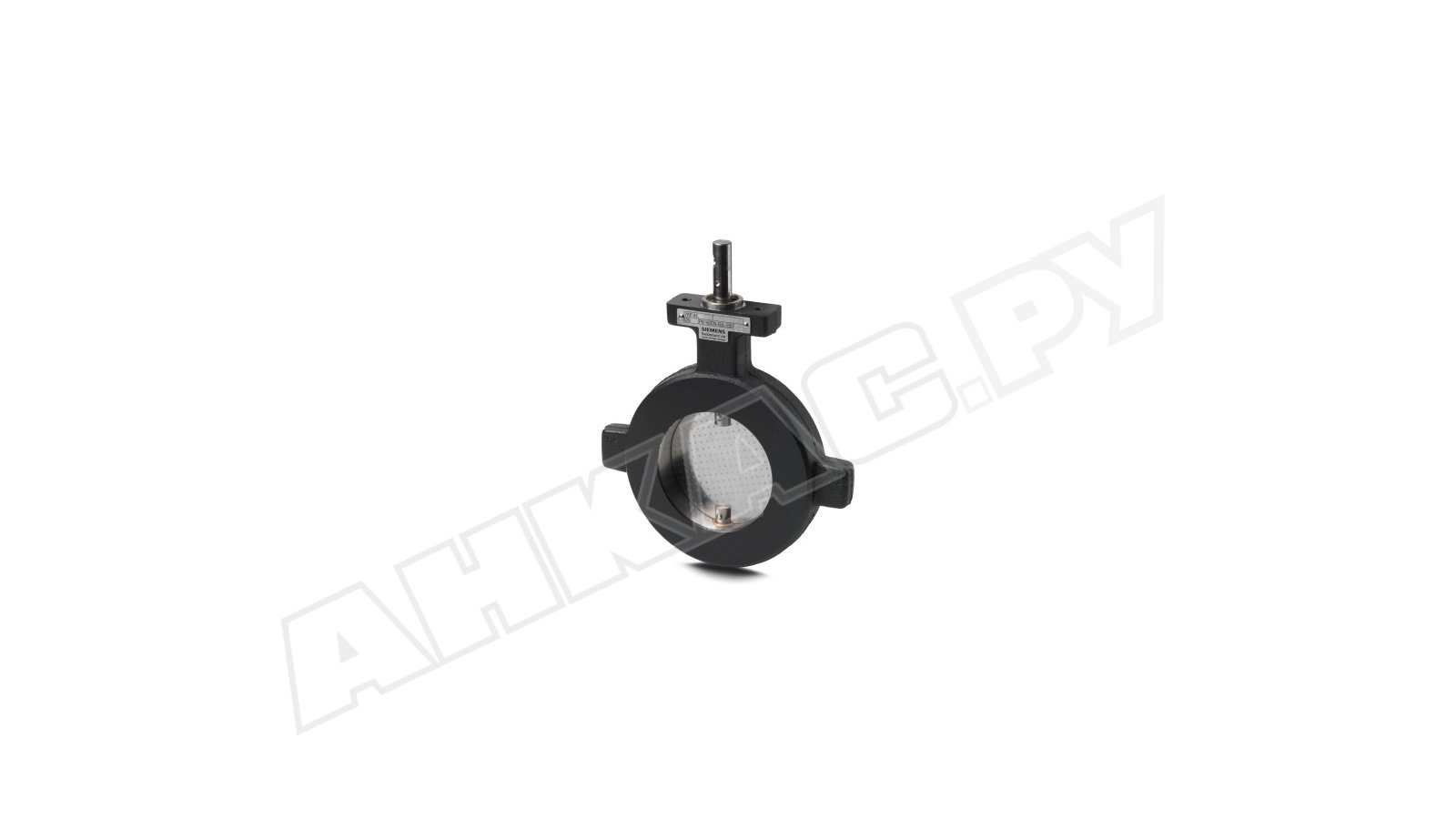

Дисковый поворотный затвор Siemens VKF41.100

Дисковый поворотный затвор Siemens VKF41.100 является элементом промышленных теплоснабжающих и охладительных установок. Служит в качестве регулятора или запирающего клапана. Открывает и перекрывает движение потока, работая под управлением электромотора. Благодаря надежной конструкции из чугуна и нержавеющей стали обеспечивает герметичность системы, минимизирует утечки. Монтируется на трубопровод с помощью установочного комплекта, который приобретается дополнительно.

Комплект поставки

Поворотная заслонка баттерфляй идет в комплекте с 4 центровочными муфтами для межфланцевого монтажа. Отдельно приобретается электрический привод Siemens и установочный комплект ASK33 для стыковки клапана с приводом. Затвор совместим с электроприводами SQL33, SQL83.00.

Особенности и параметры:

• максимальное открытие: 90° (до упора);
• рабочее давление среды: до 16 бар;
• уровень утечки: 0,04%;
• пропускная способность: 760 м³/ч;
• совместимость с электроприводами SQL33, SQL83.00;
• движение потока в обоих направлениях;
• 2-позиционное управление (закрыто/ открыто);
• фланцевый способ соединения по ISO 7005;
• допустимая температура среды: -15…+120 °C;
• нетребовательность в обслуживании;
• установка в любой ориентации, за исключением вниз штоком.

Подробнее о клапане

Дисковый затвор бабочка произведен из коррозиестойких материалов: серого чугуна EN-GJL-250 (корпус), нержавеющей стали марок 1.4016 и 1.4104 (стержень и диск), EPDM (уплотнение). Конструкция не обслуживается. Двухпозиционный (закрыт/ открыт) клапан изменяет своё положение под воздействием электропривода Siemens. Ручное управление не предусмотрено.

Заслонка имеет защиту, предотвращающую выпадение конденсата. Рассчитана на эксплуатацию в широком диапазоне температур окружающей среды. Фиксация ручки привода исключает ее самопроизвольное проворачивание. Положение затвора указывается меткой на стержне.

Монтаж

Затвор устанавливается между фланцами (ISO 7005). Для монтажа не требуются специальные инструменты и калибровка. Сборка комплектующих (затвор, привод, монтажные принадлежности) выполняется на месте эксплуатации.

При установке затвора следует обеспечить правильность соединения. При вращении диска по часовой стрелке поток жидкости должен увеличиваться, против часовой стрелки – уменьшаться.

В системах отопления производитель рекомендует устанавливать затвор бабочка в обратных контурах с более низкой температурой, что продлит срок службы устройства.

Рабочая среда и применение

Затворы VKF используются для ледяной, горячей, морской, умягченной воды, воды с антифризом. Регулируют и ограничивают поток в системах отопления, охлаждения, вентиляции, кондиционирования воздуха. Минимизируют потери за счет блокировки потока.
