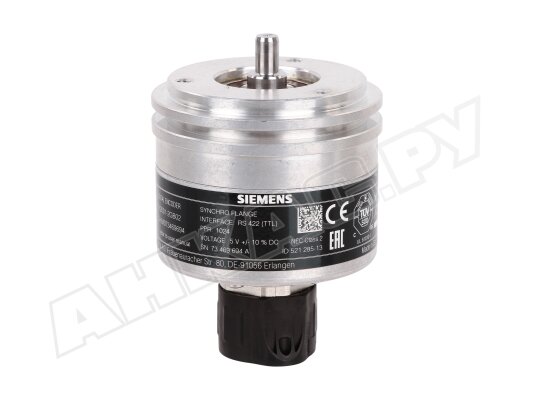

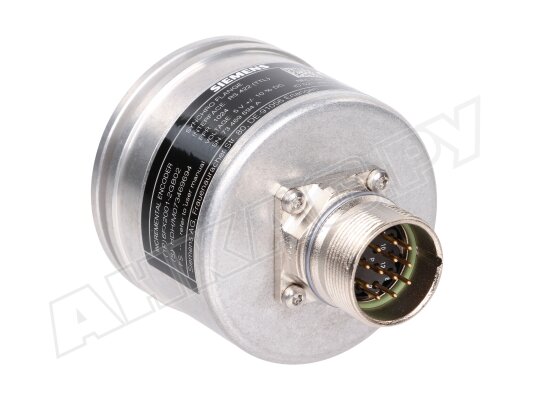

Инкрементальный энкодер Siemens, 6FX2001-2GB02

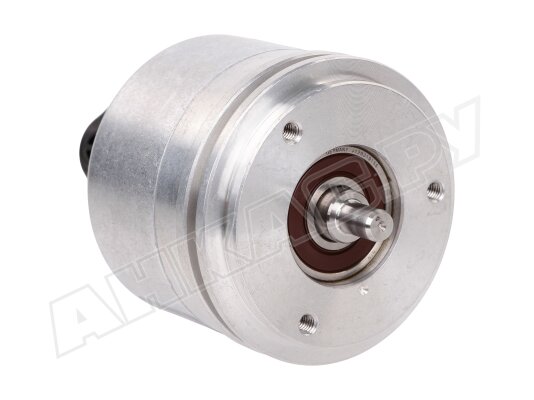

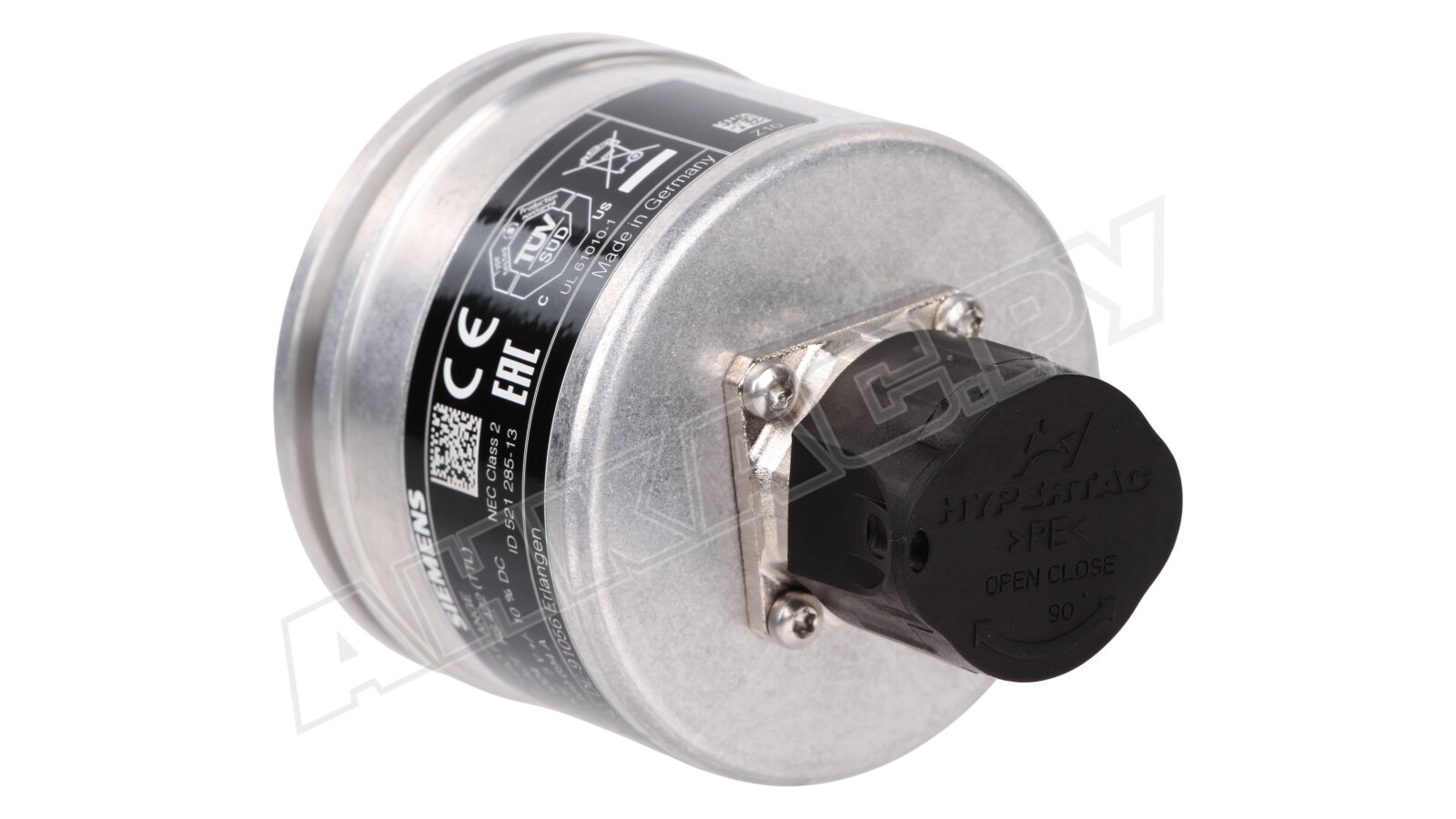

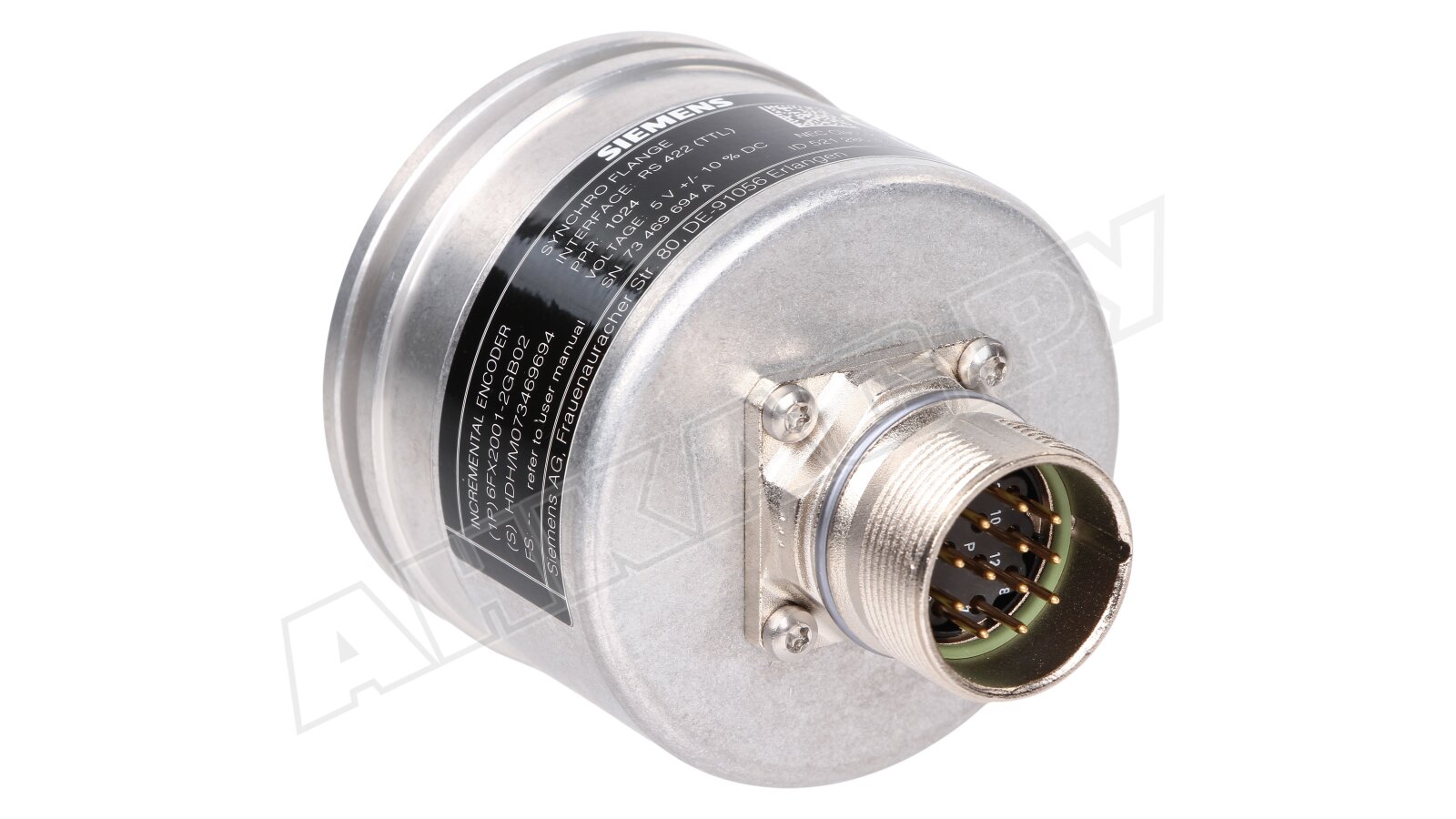

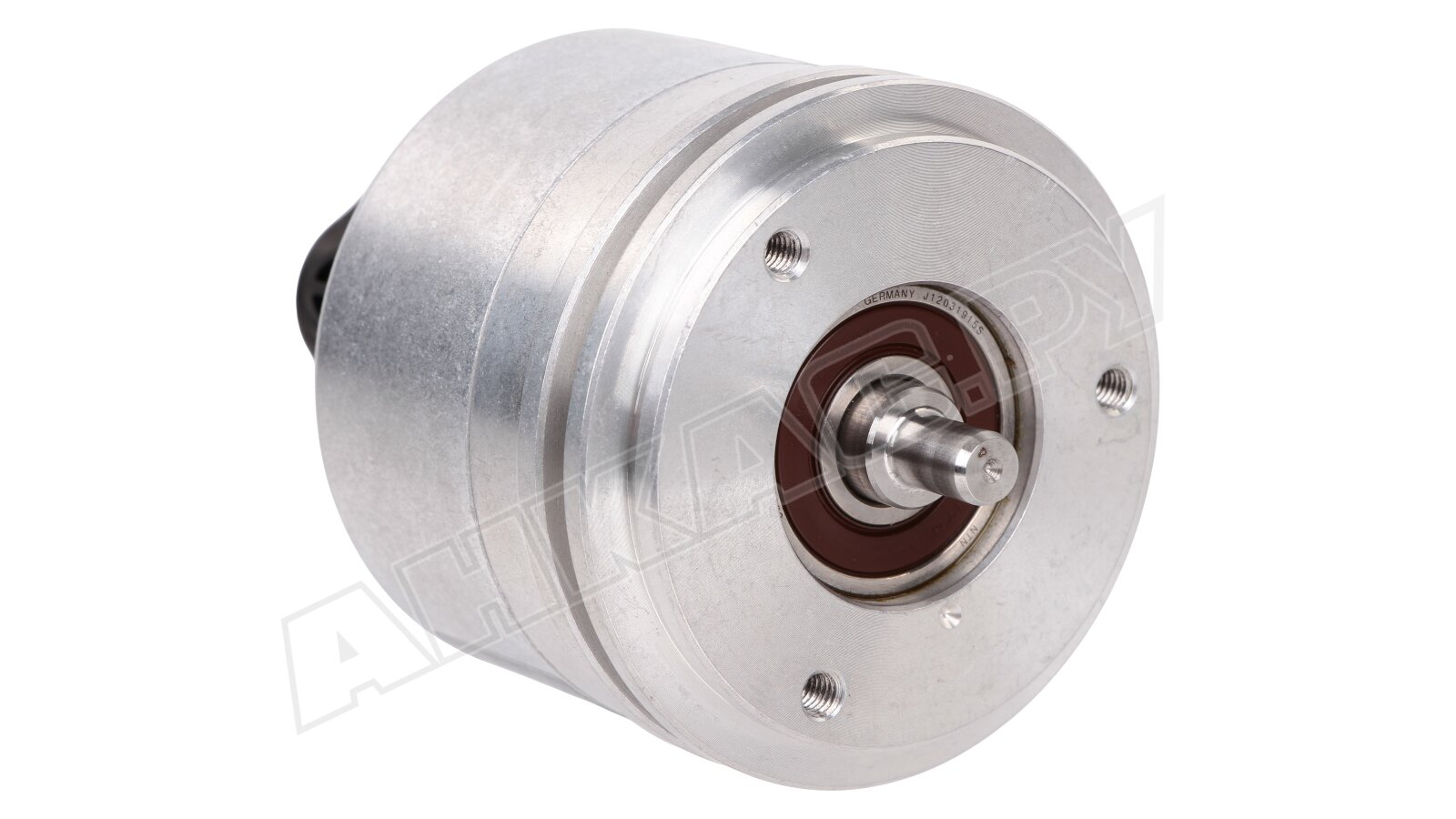

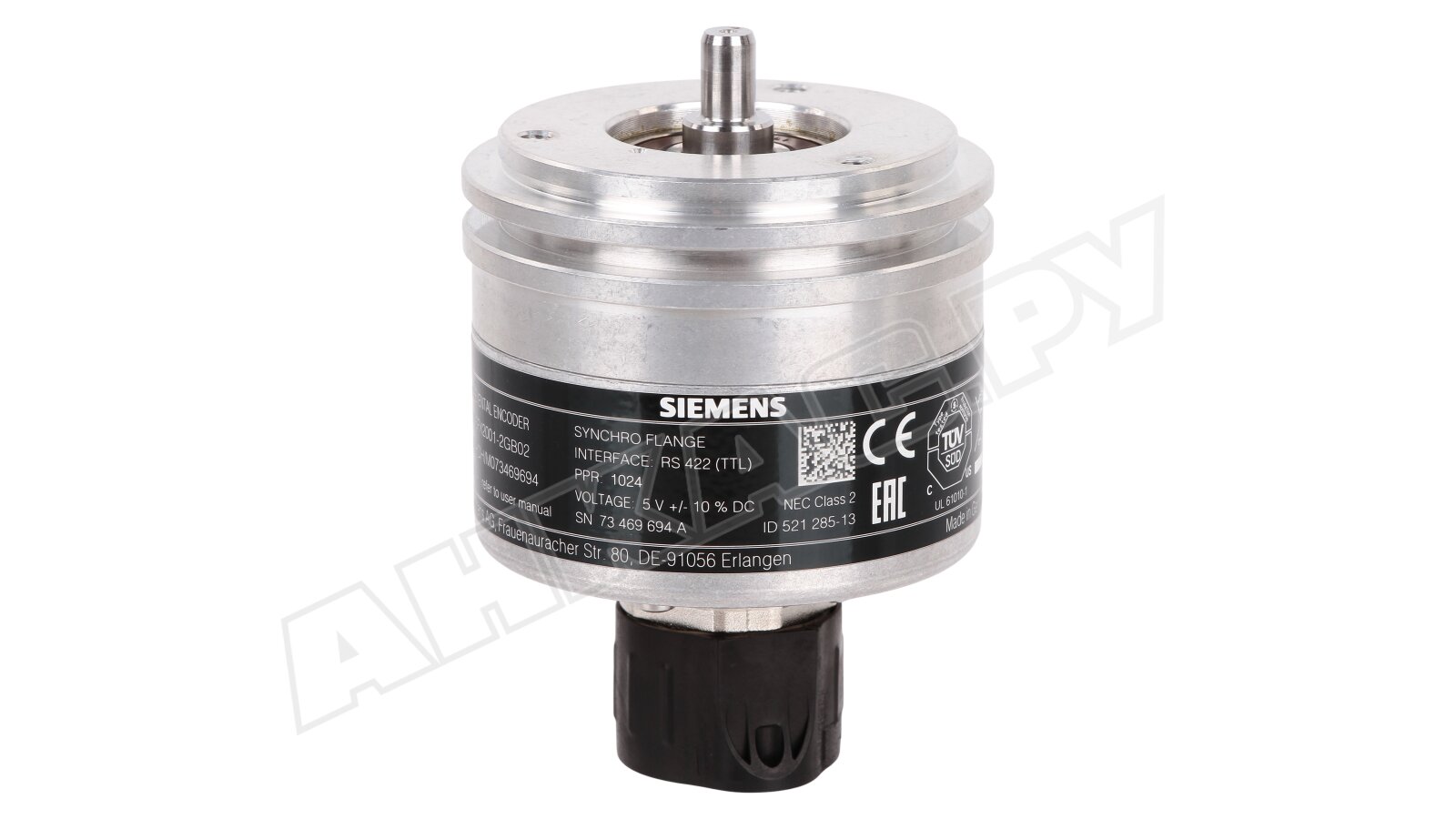

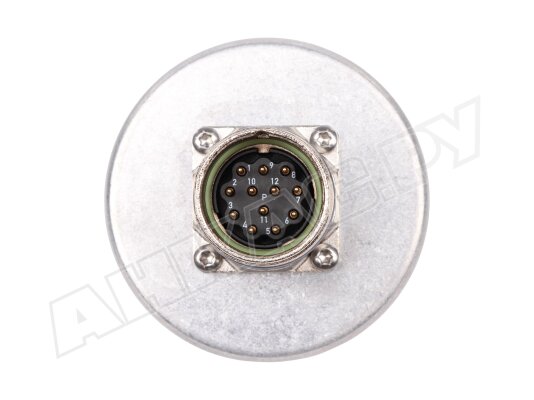

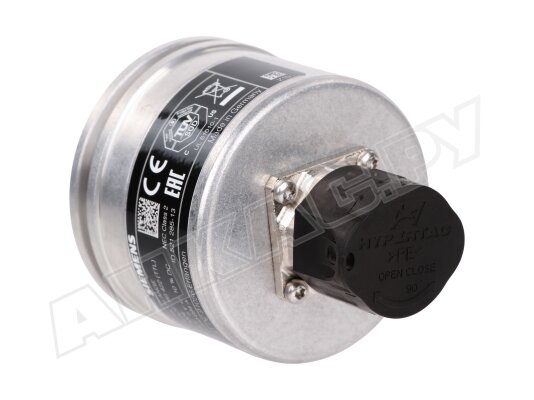

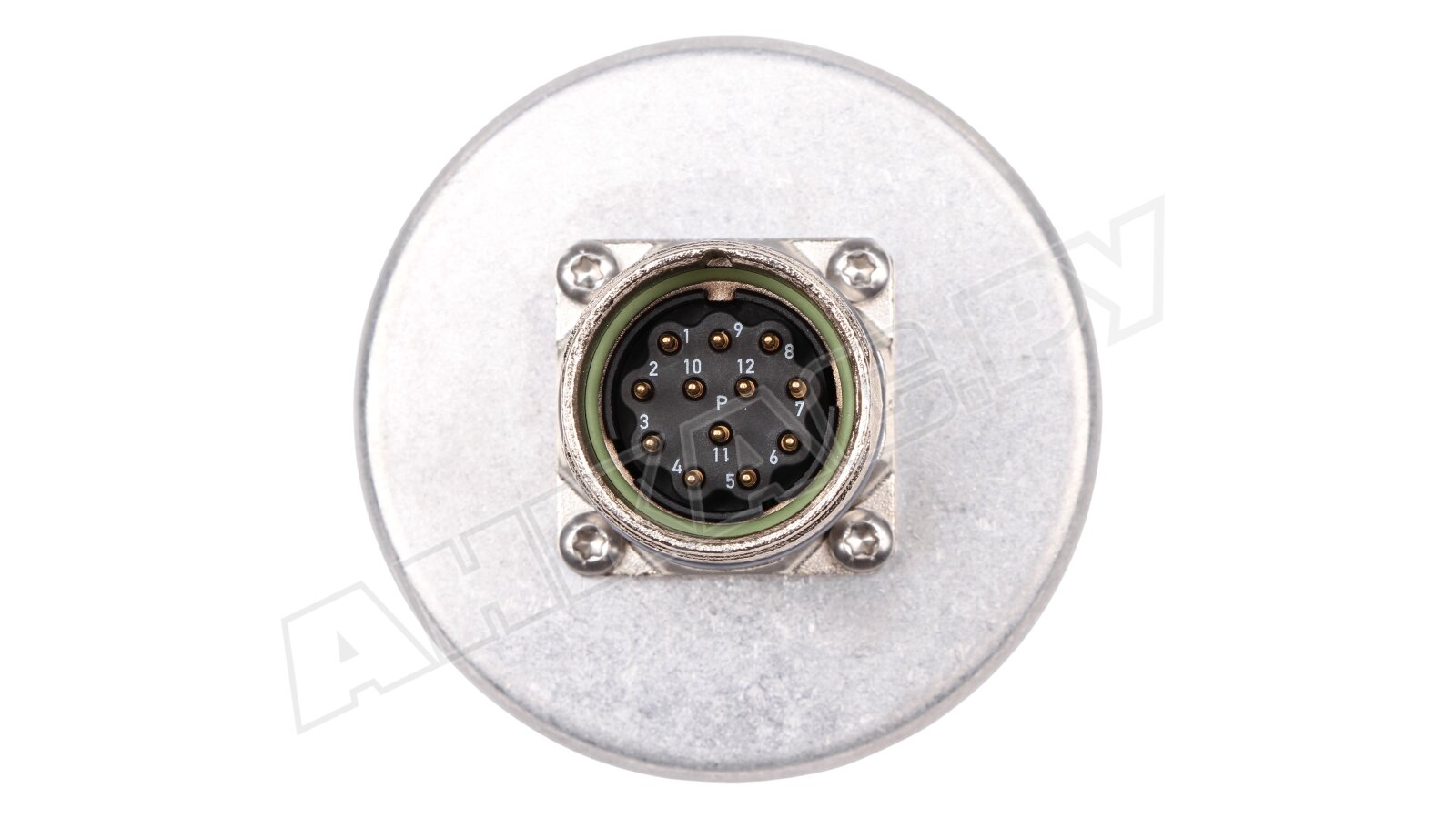

Инкрементальный энкодер Siemens, арт: 6FX2001-2GB02 является ключевым компонентом для обеспечения высокоточного контроля положения и скорости элементов в системах управления станками. Его компактная конструкция с осевым фланцевым разъемом облегчает интеграцию в условиях ограниченного пространства, а встроенная светодиодная индикация позволяет быстро оценивать операционное состояние.

Функции

Датчик перемещений используется в системах управления SINUMERIK для точного определения пройденного расстояния и углового положения. Инкрементальный принцип работы заключается в генерации импульсов, которые обрабатываются системой для расчета пройденного пути и направления движения. Интегрированный светодиод на корпусе выполняет функцию индикатора подачи питания и правильности функционирования, что значительно упрощает процессы ввода в эксплуатацию и диагностики.

Ключевые характеристики и особенности

• Электропитание: 5 В постоянного тока с допустимым отклонением ±10%.
• Максимальное потребление тока без нагрузки: 150 мА.
• Формат выходного сигнала: TTL (RS 422).
• Разрешение: 1024 шагов на оборот.
• Максимальная частота сигнала: 300 кГц.
• Время нарастания/спада сигнала (10–90%): не более 50 нс.
• Фазовое соотношение сигналов A и B: 90°.
• Индикация неисправностей с помощью светодиода.
• Максимальная длина кабеля до следующего электронного устройства: 100 м.

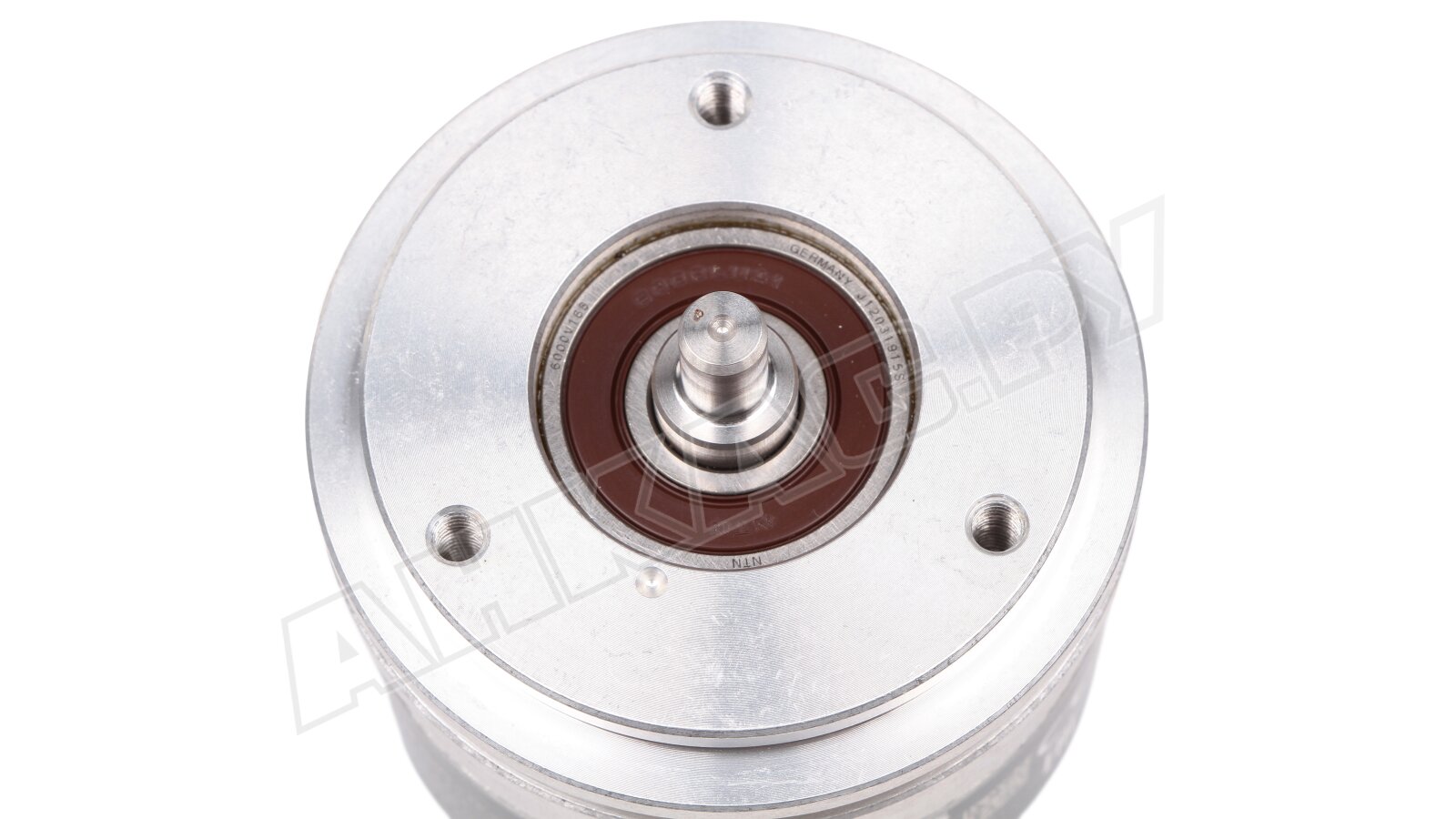

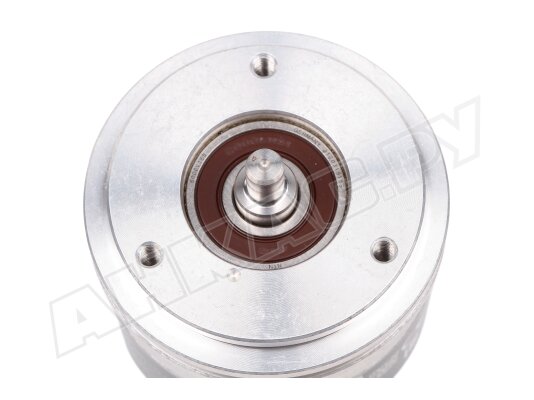

• Технические параметры вала: диаметр 6 мм, длина 10 мм.
• Допустимые нагрузки на вал: 40 Н осевая, 60 Н радиальная (на конце вала).
• Степень защиты вала: IP67, IP64.
• Устройство соответствует действующим нормам электромагнитной совместимости.

Рабочие температуры

Эксплуатационные температуры: -40… +100 °C при стационарном монтаже кабеля, -10… +100 °C – в других случаях.

Область применения

Инкрементальный энкодер находит широкое применение как в подвижных и вращающихся элементах станков, так и в различных областях промышленной автоматизации, где критически важна стабильная синхронизация движений и точное позиционирование. Благодаря своему разрешению в 1024 импульса на оборот, он предлагает оптимальный баланс между скоростью отклика и точностью измерений, что делает его универсальным решением для множества задач.
