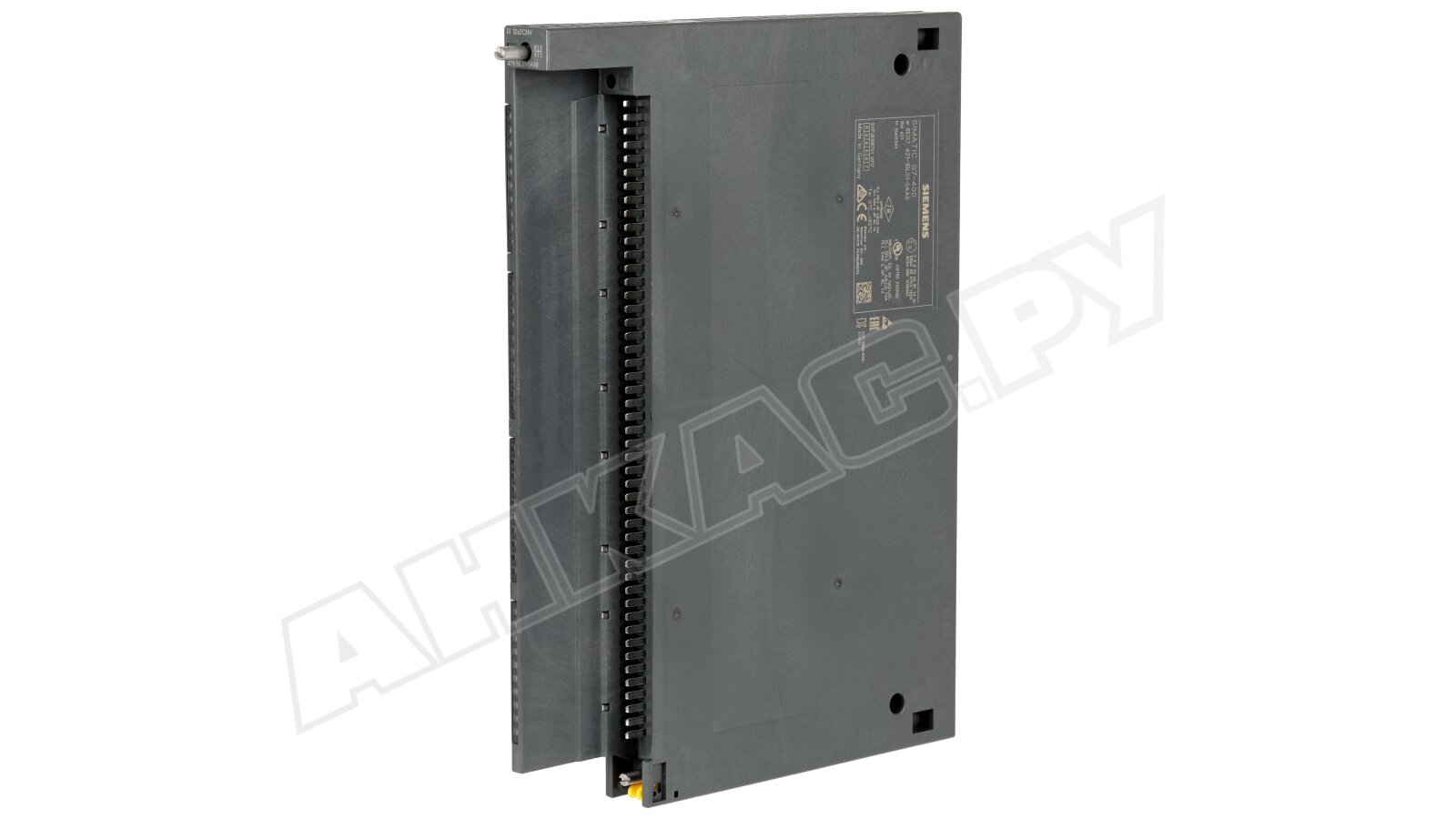

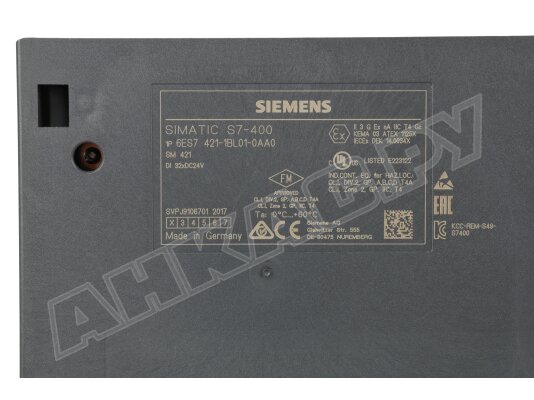

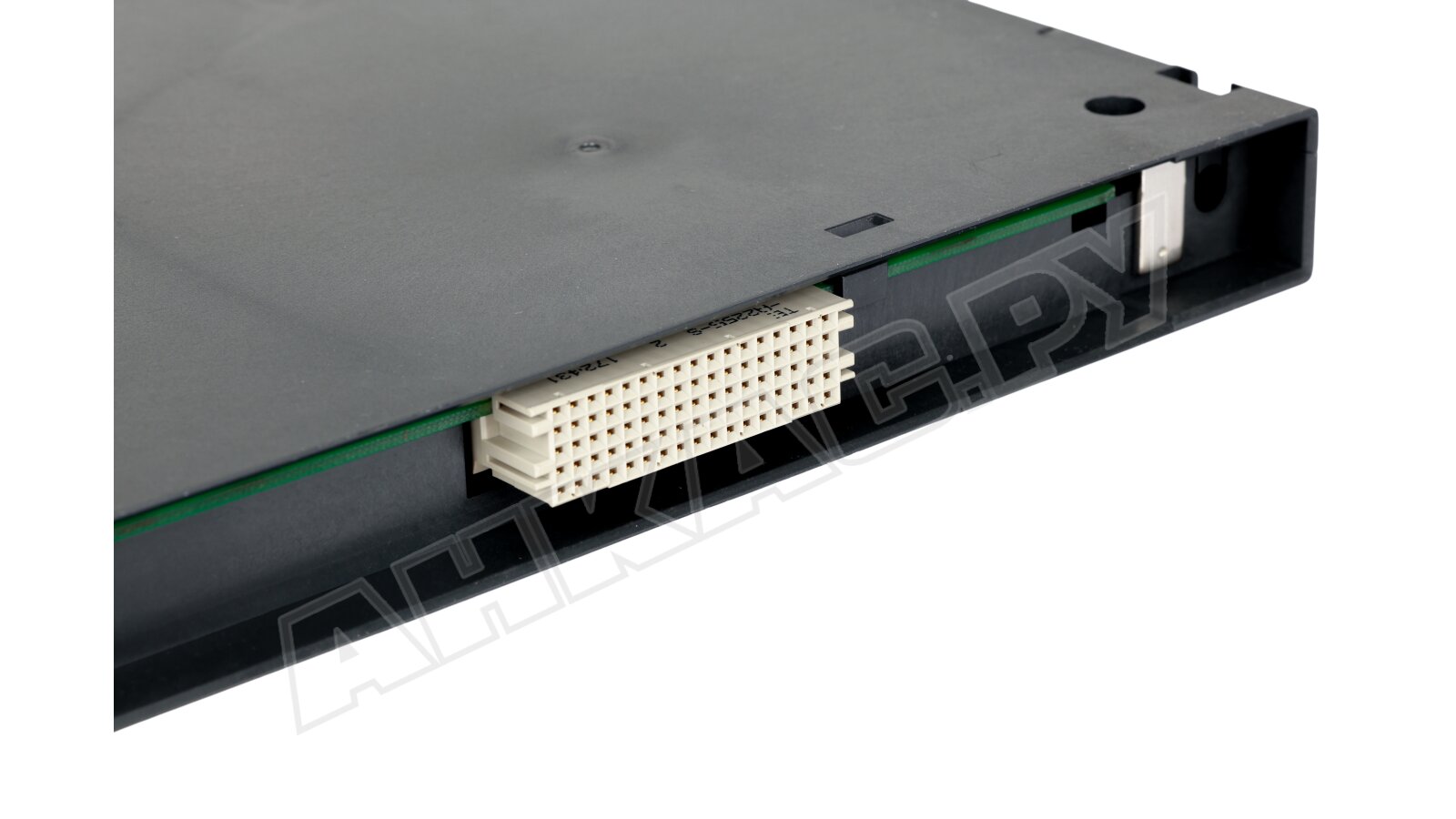

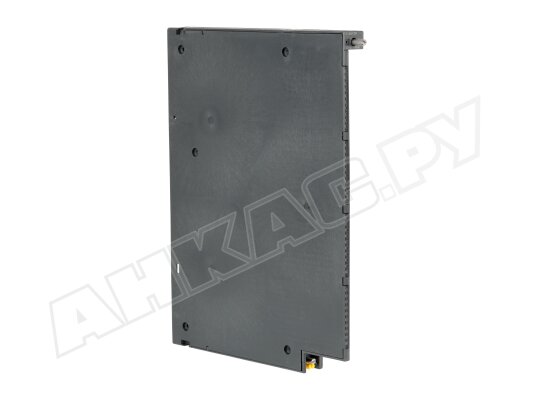

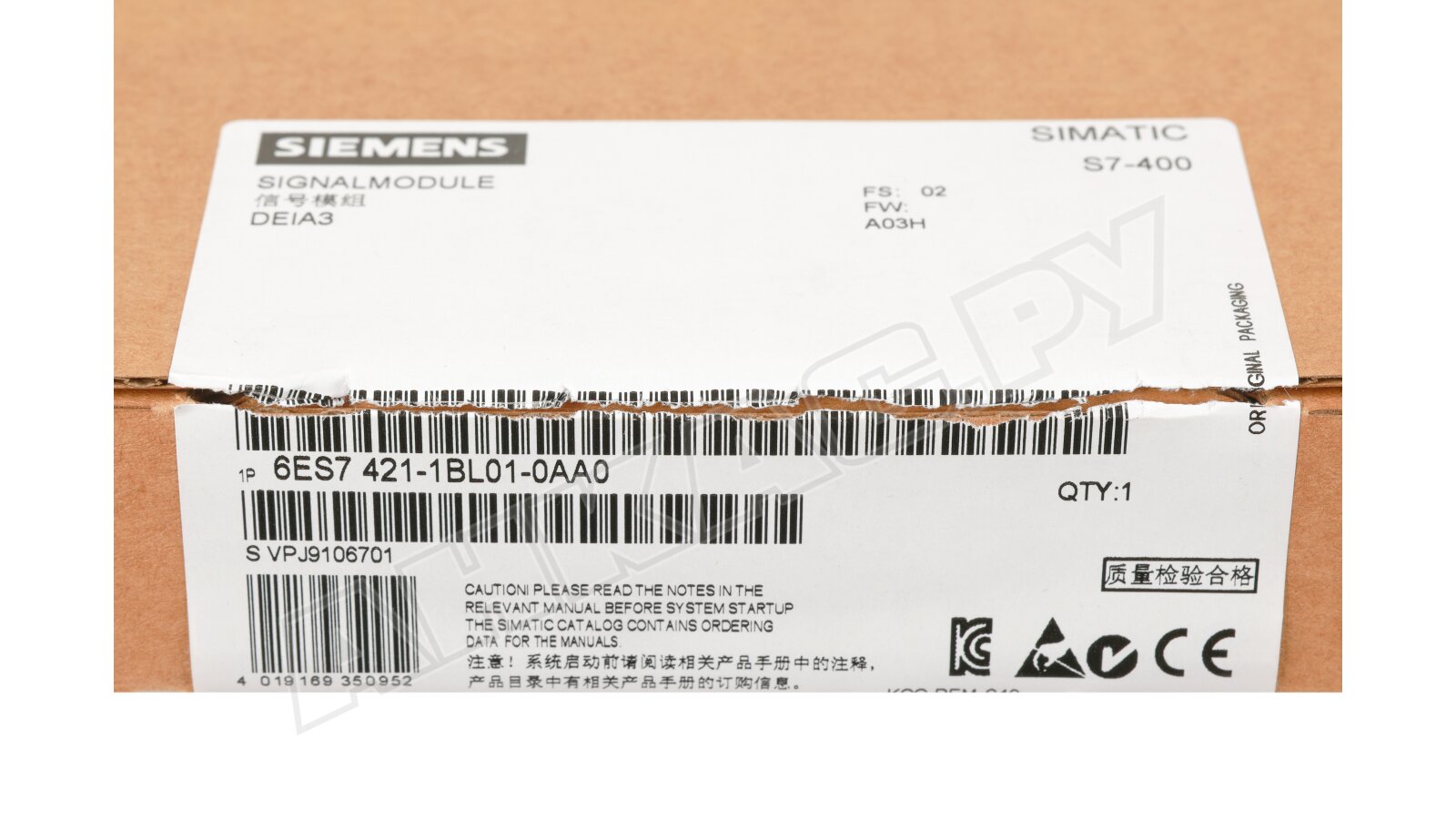

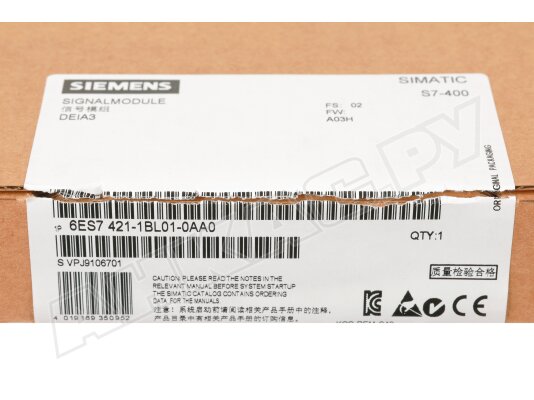

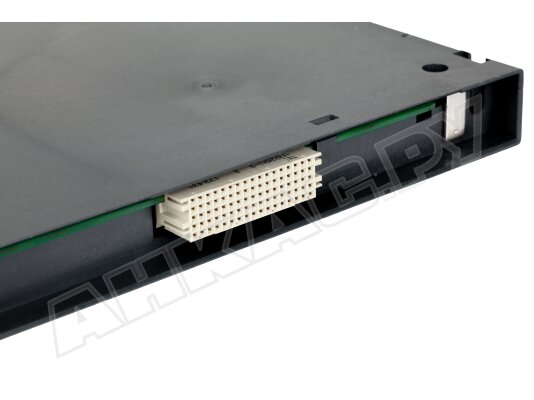

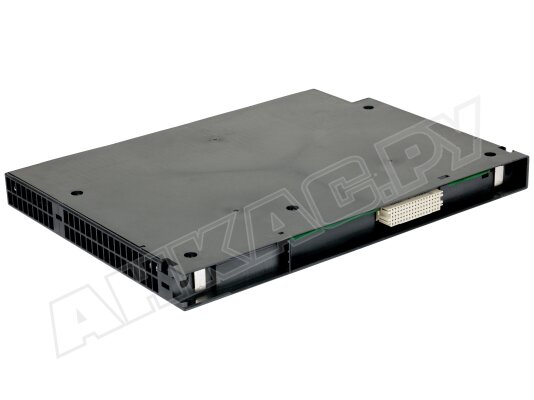

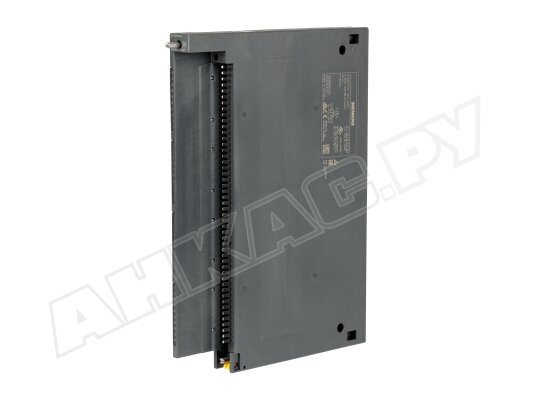

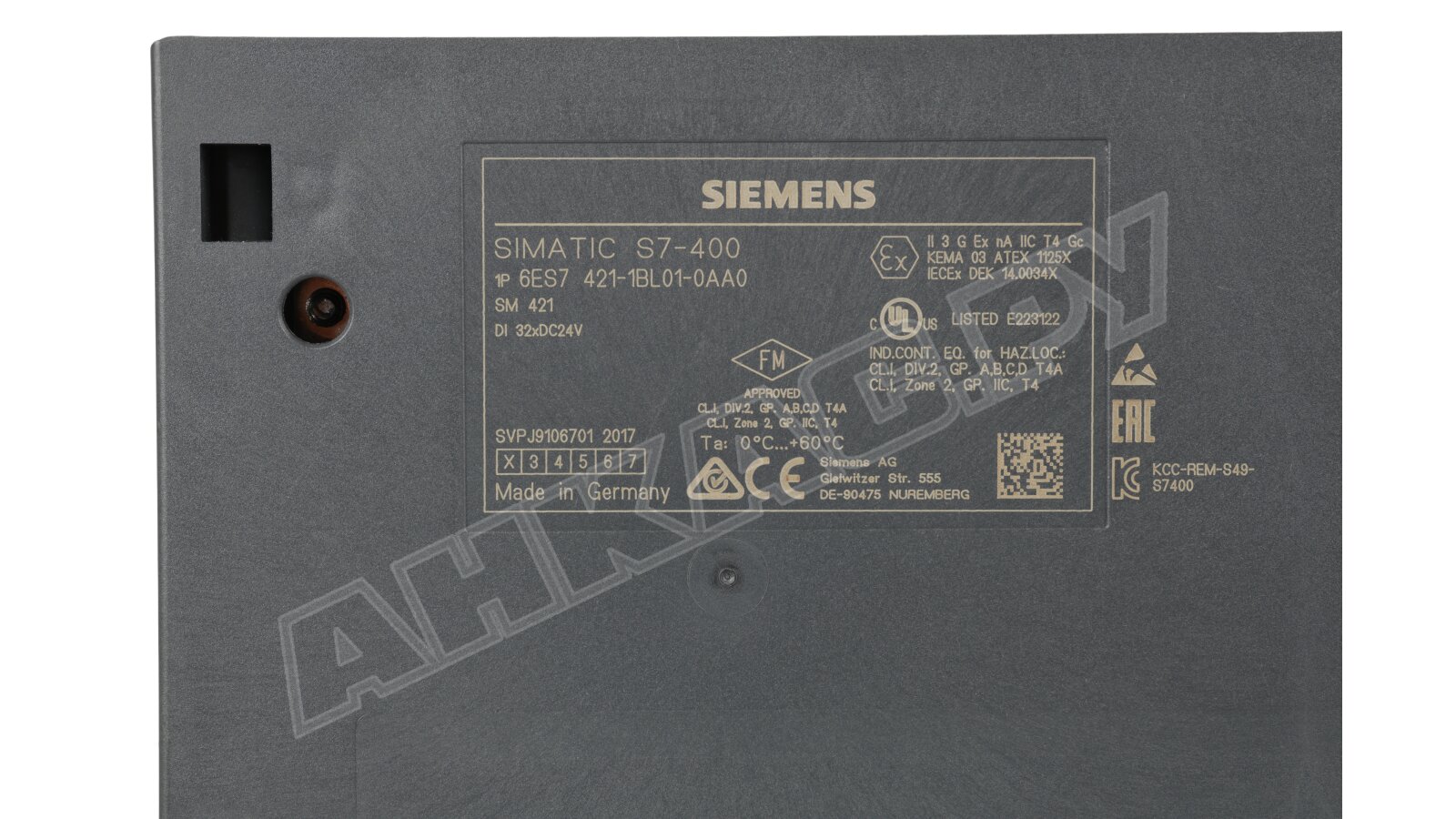

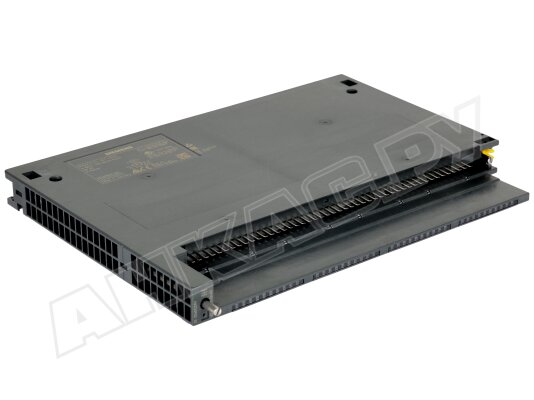

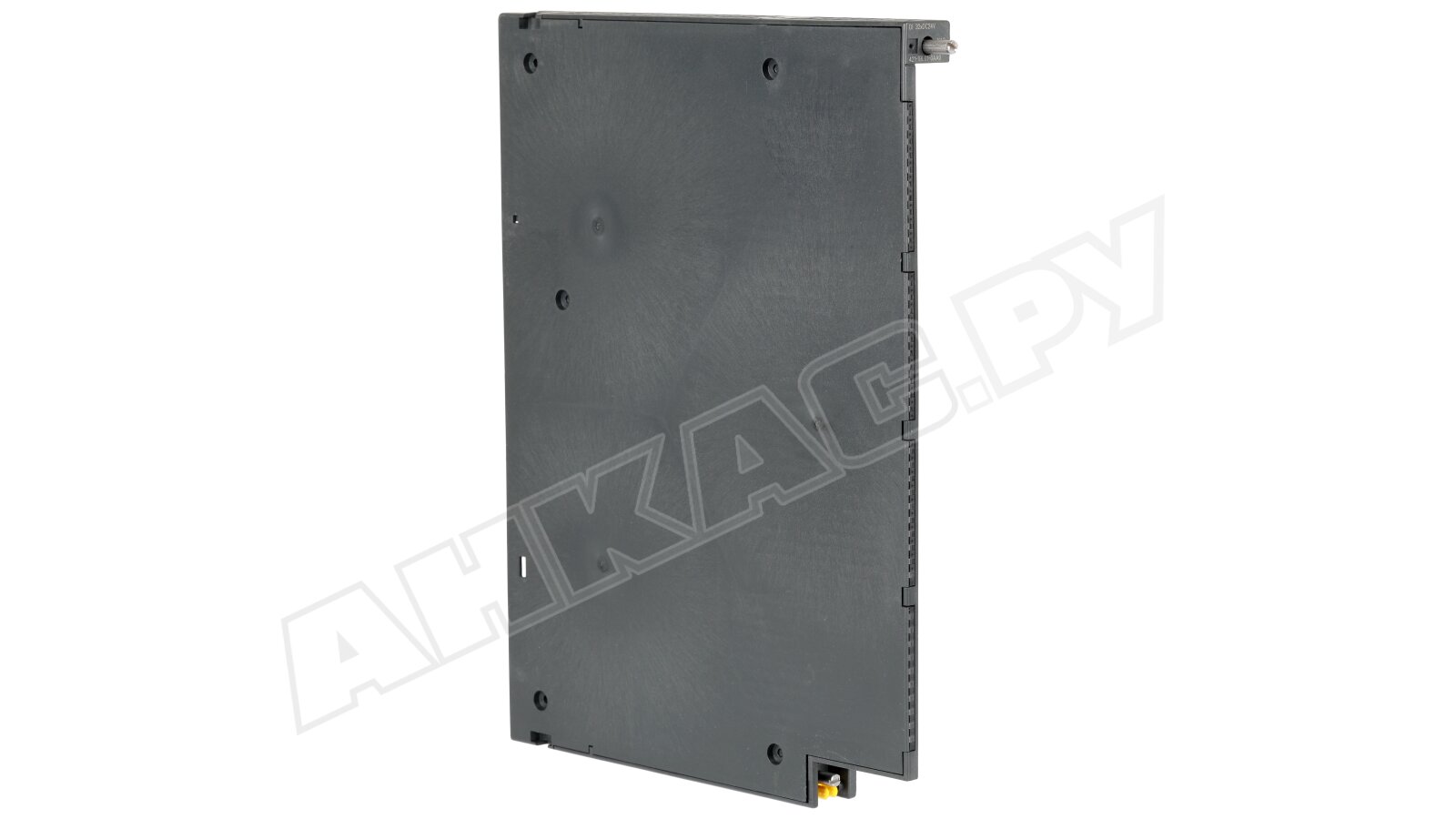

Модуль дискретного ввода Siemens, 6ES7421-1BL01-0AA0

Модуль дискретного ввода Siemens, арт: 6ES7421-1BL01-0AA0 спроектирован для использования с программируемым контроллером SIMATIC S7-400. Он предназначен для приема и обработки сигналов дискретного типа.

Ключевые параметры и особенности устройства

• Цифровые входы: модуль оснащен 32 дискретными входами.
• Входная характеристика: соответствуют стандарту IEC 61131, тип 1.
• Одновременная активация входов: все 32 входа могут быть активны одновременно.
• Напряжение питания/сигнала: работает с постоянным током 24 В. Уровни сигнала: от -30 до +5 В для состояния "0" и от 13 до 30 В для состояния "1".
• Потребляемый ток: максимальный ток покоя (сигнал "0") – 1,3 мА, типичный ток сигнала "1" –7 мА.
• Рассеиваемая мощность: стандартное значение составляет 6 Вт.
• Задержка переключения (при номинальном напряжении): от 1,2 до 4,8 мс (переход 0 – 1), от 1,2 до 4,8 мс (переход 1 – 0).
• Длина провода: максимальная длина экранированного кабеля – 1000 м, неэкранированного – 600 м.
• Подключаемые датчики: возможна работа с двухпроводными датчиками, максимальный ток покоя для которых составляет 1,5 мА.
• Функция диагностики не предусмотрена. Для отслеживания состояния цифрового входа предусмотрен зелёный светодиодный индикатор.
• Гальваническая развязка: цифровые входы гальванически развязаны с задней шиной, но не между собой (в блоке на 32 канала). Оптоэлектронное разделение обеспечивает надежность и стабильность работы.
• Изоляция: протестирована при 500 В переменного тока/ 707 В постоянного тока.
• Физические характеристики: габариты 25x290x210 мм

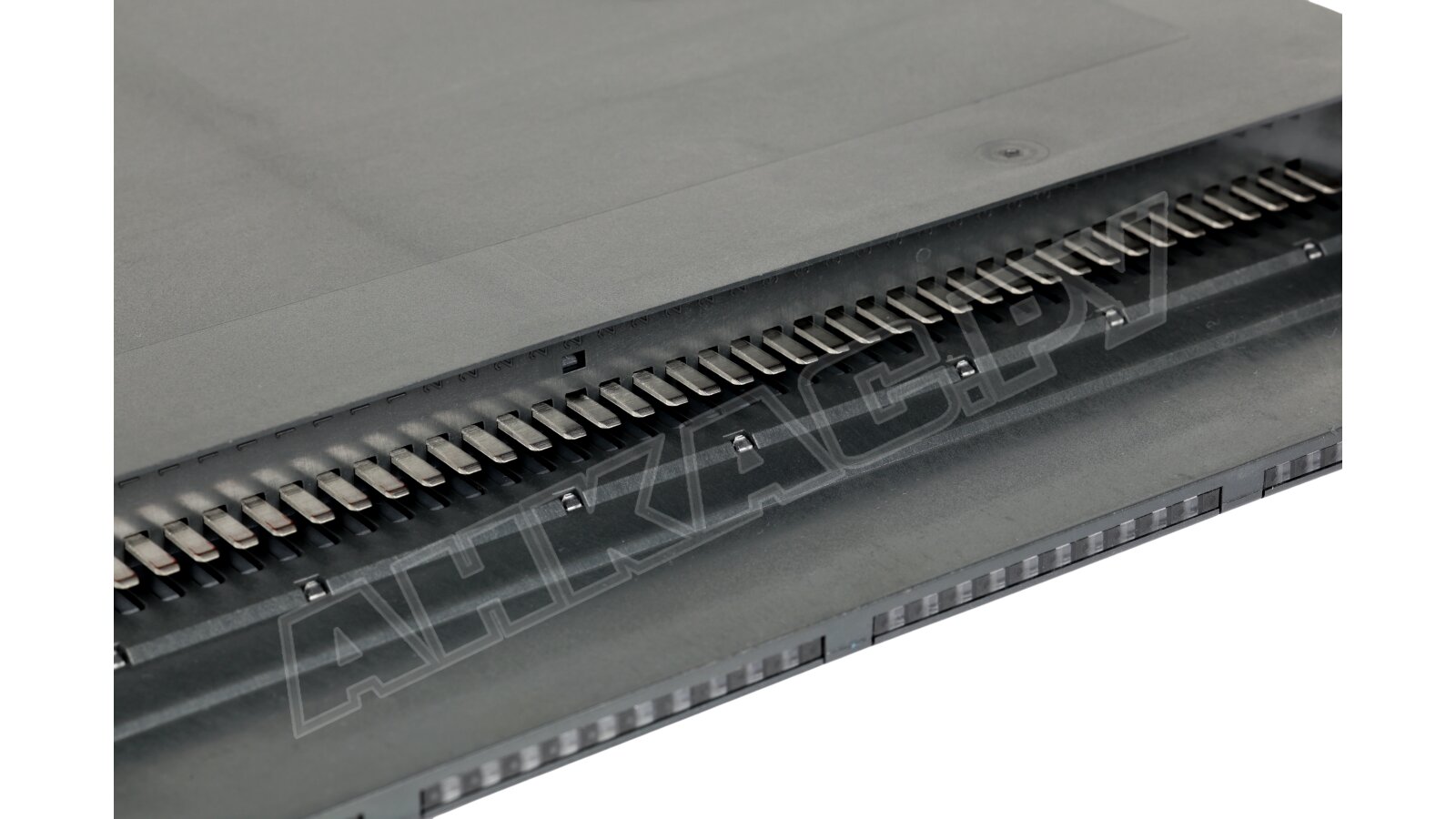

• Фронтальный разъем: приобретается отдельно.

Область применения

Модуль находит применение в построении систем управления и автоматизации в различных промышленных отраслях, обеспечения непрерывности производственных процессов.
