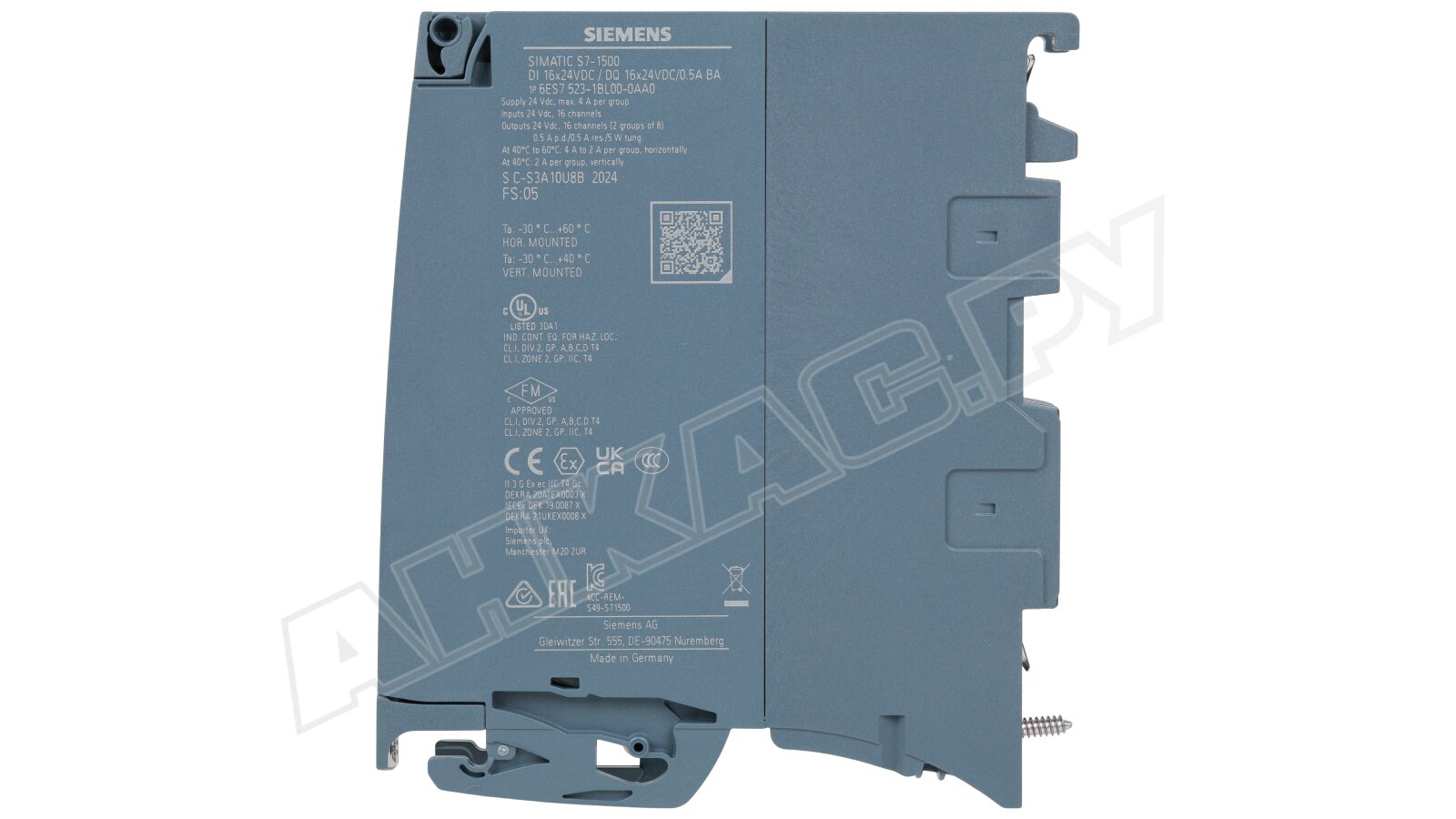

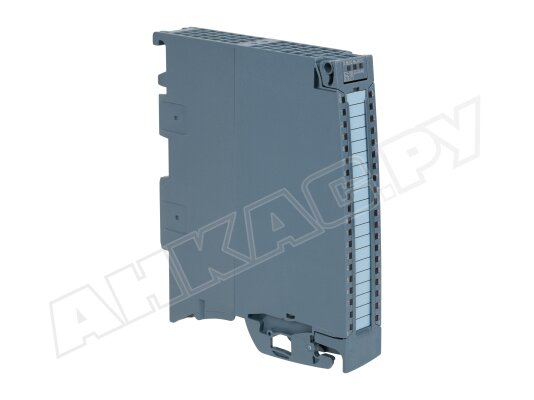

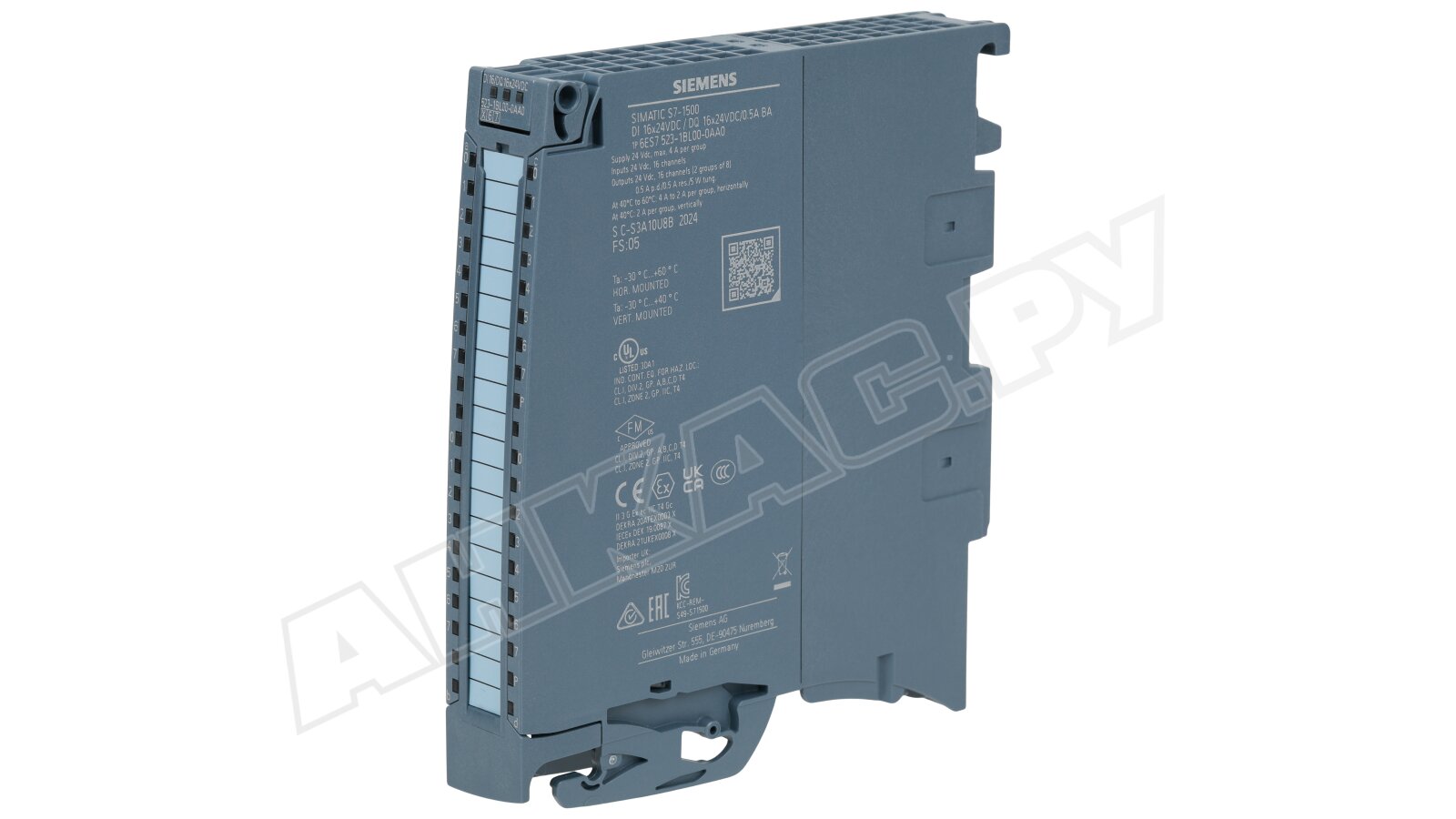

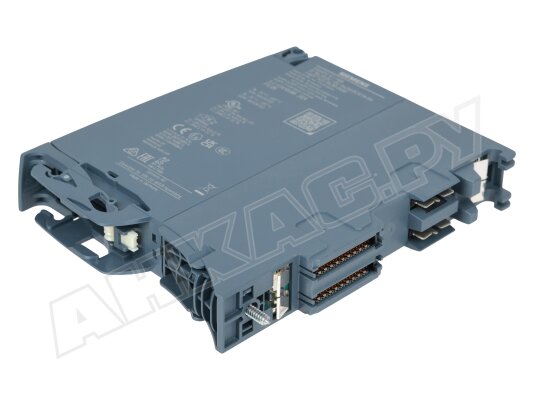

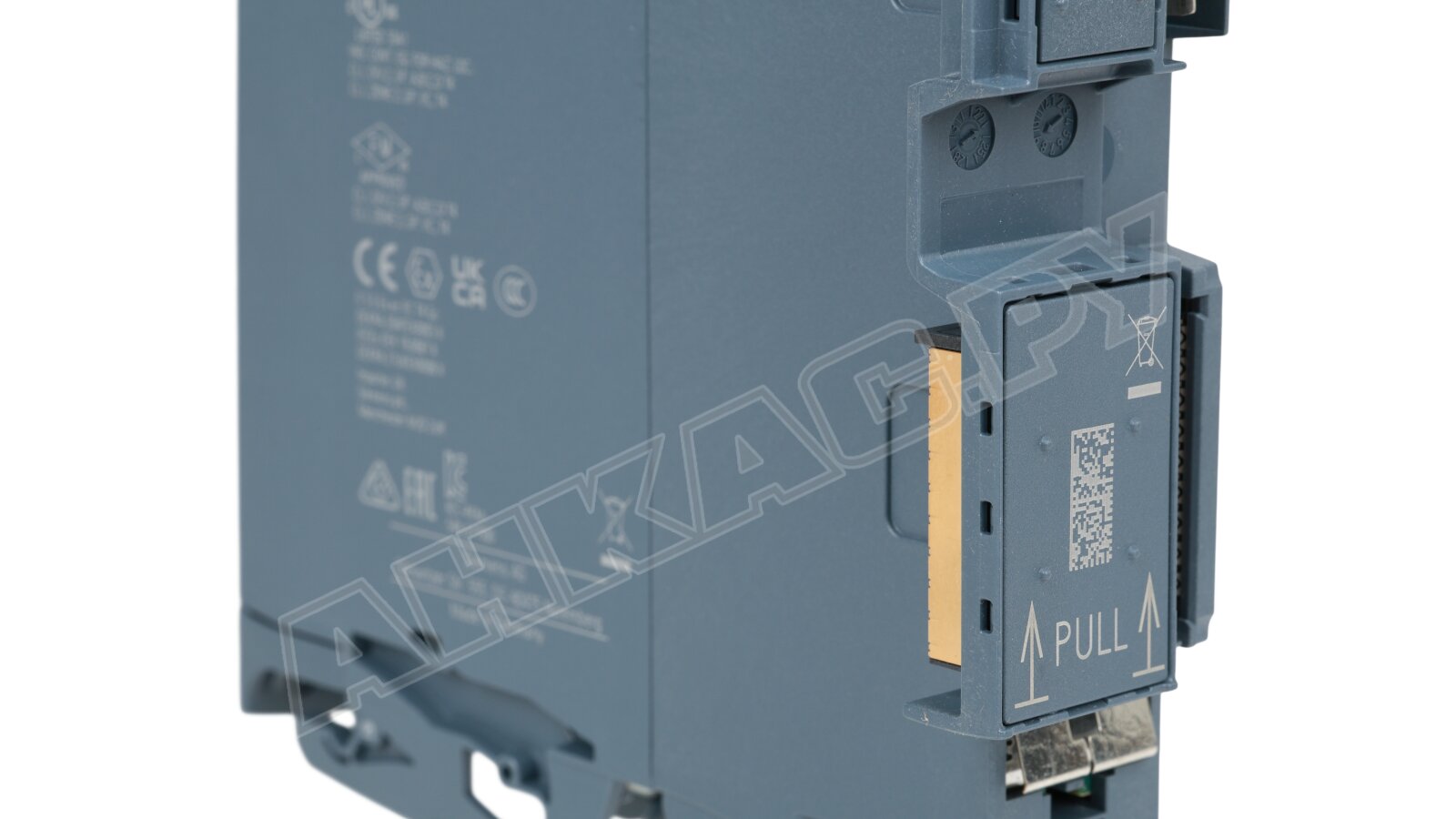

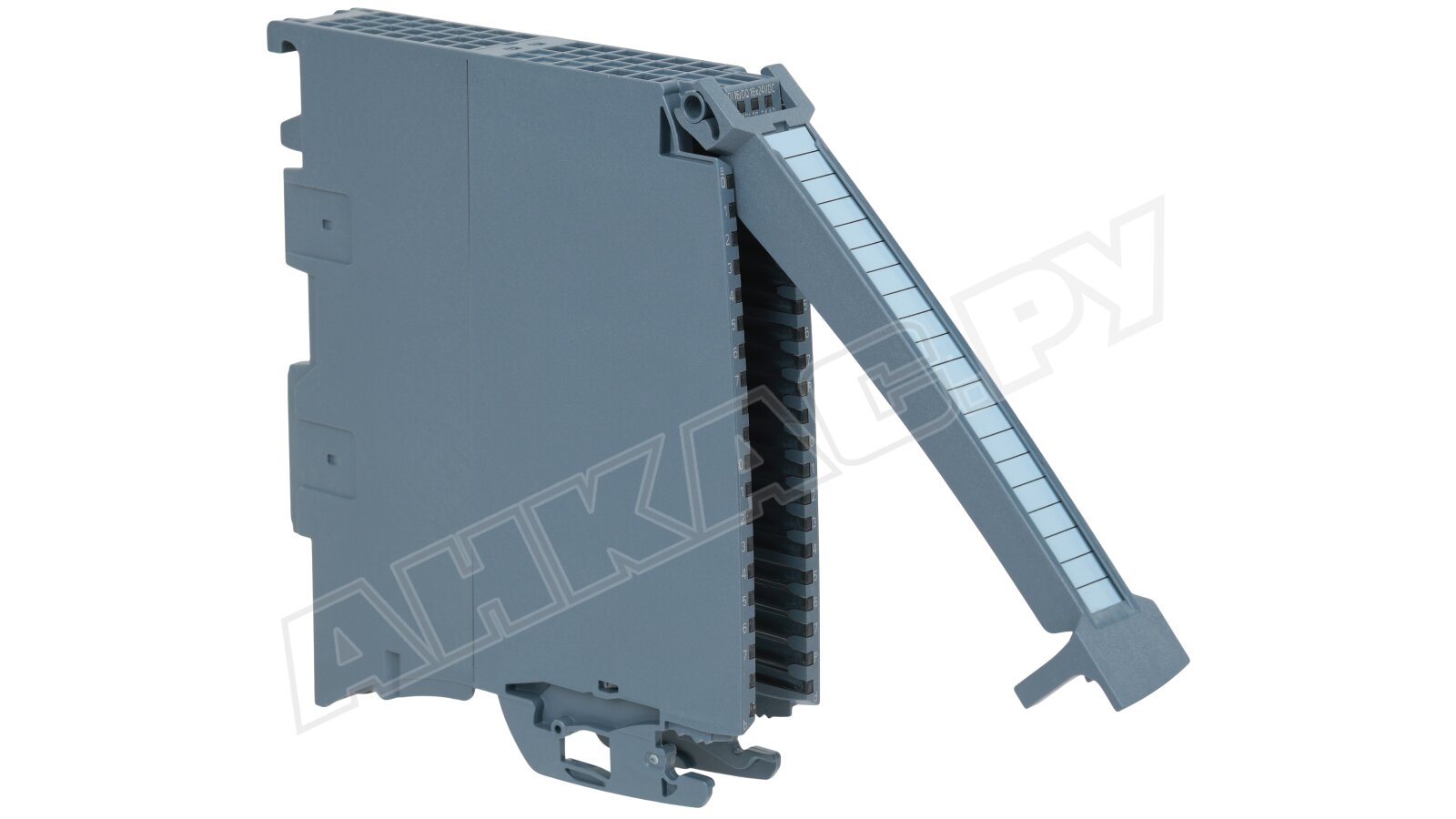

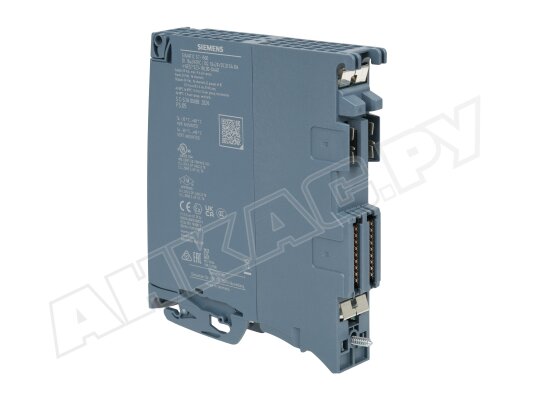

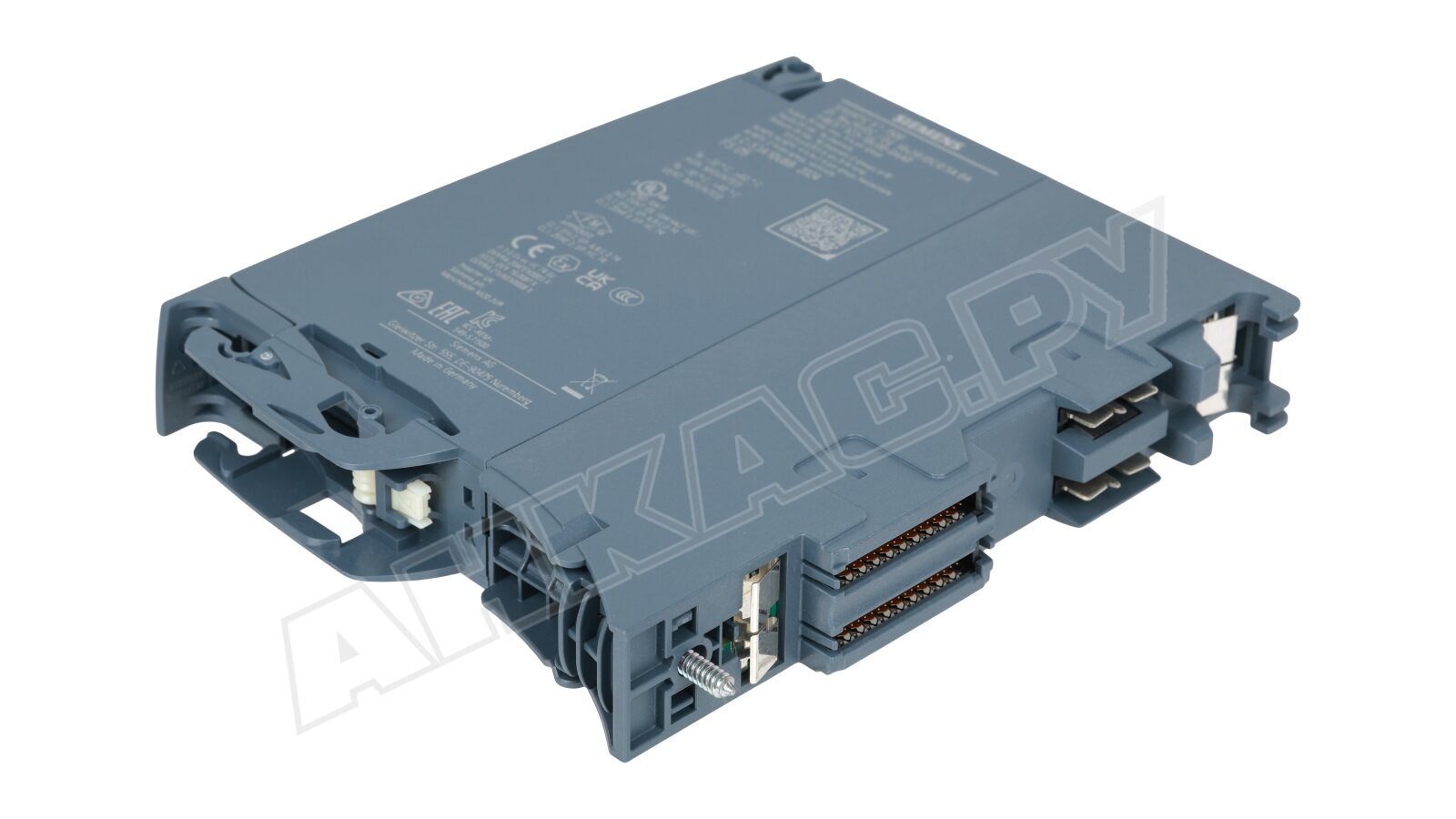

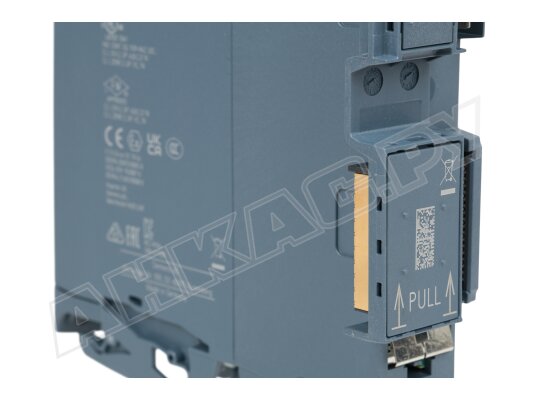

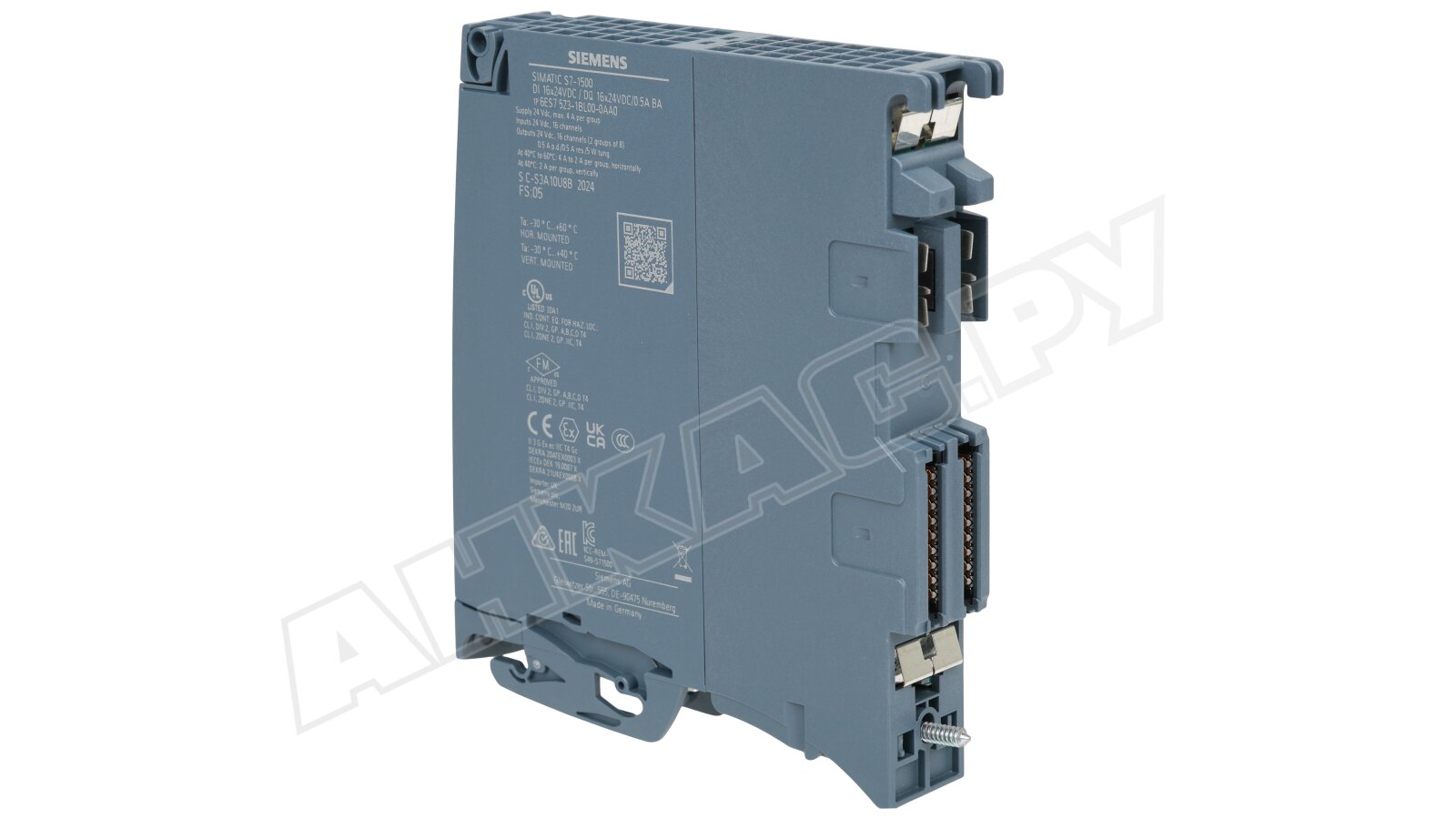

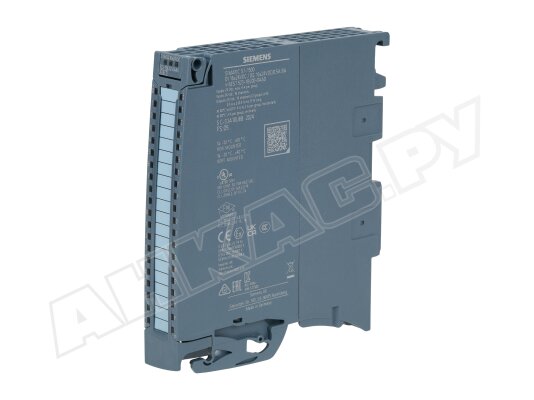

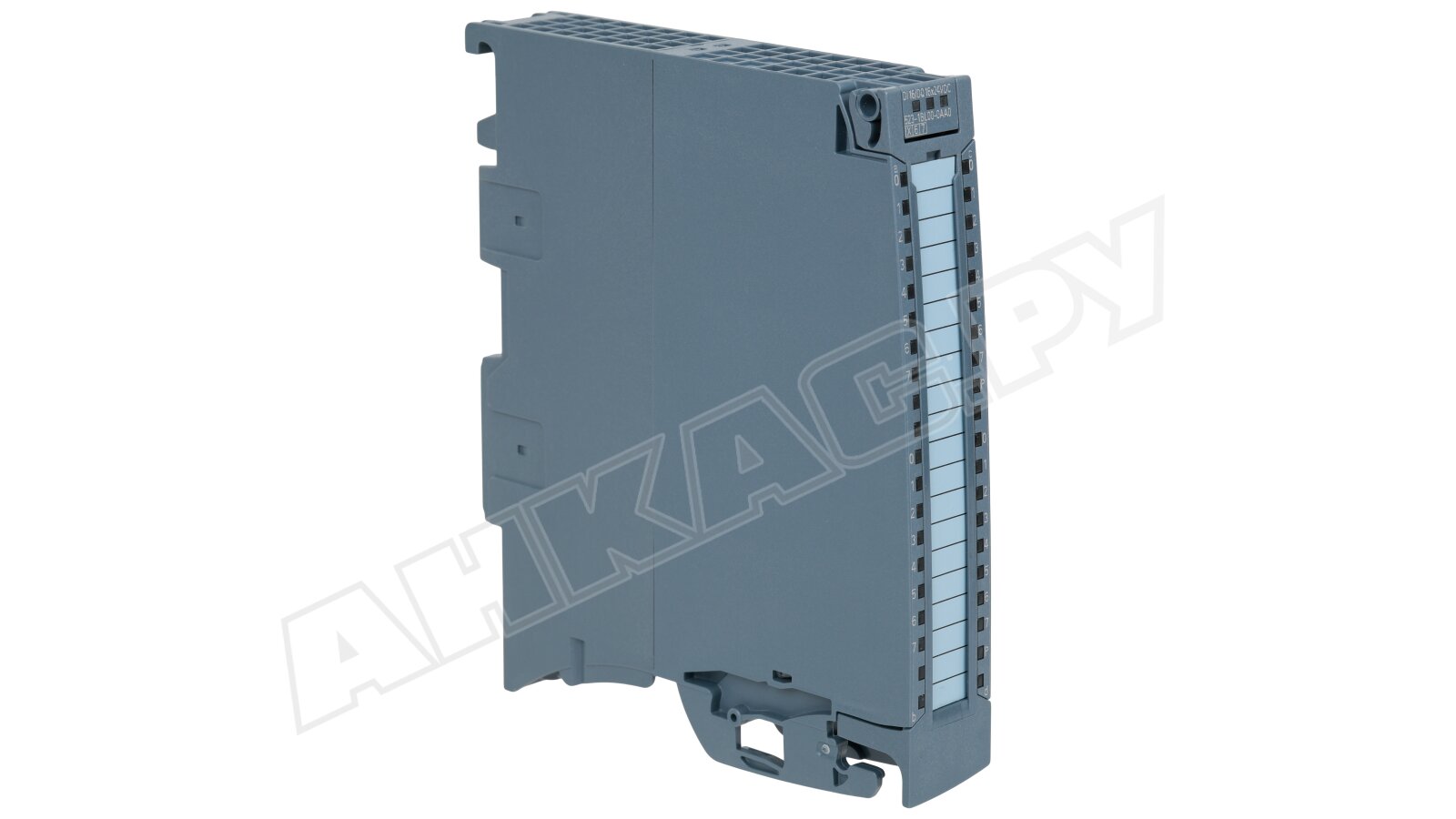

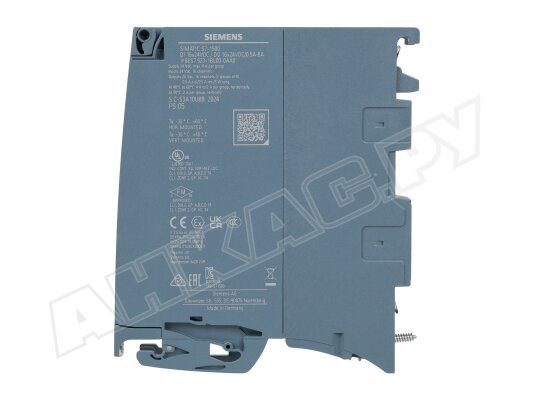

Модуль дискретного ввода-вывода Siemens, 6ES7523-1BL00-0AA0

Модуль дискретного ввода-вывода Siemens, арт: 6ES7523-1BL00-0AA0 является компонентом линейки SIMATIC S7-1500. Разработан для мониторинга и управления разнообразным оборудованием и производственными процессами в рамках систем промышленной автоматизации.

Ключевые характеристики

• 16 дискретных входов. Каждый вход рассчитан на 24 В постоянного тока и поддерживает сигналы типа PNP и NPN. Каналы сгруппированы по одному, что обеспечивает гибкость в приеме различных сигналов.
• 16 релейных выходов. Максимальная нагрузка на каждый канал составляет 24 В постоянного тока при 0,5 А. Возможна группировка по 8 каналов для увеличения общей нагрузки до 4 А, что позволяет управлять устройствами с различной мощностью.
• Защитные функции. Встроенная защита от переполюсовки обеспечена предохранителями на 7 А на группу. Потребление тока – максимум 30 мА. Предусмотрена защита от КЗ с порогом срабатывания 1 А.
• Гальваническое разделение отсутствует между отдельными каналами, предусмотрено между группами по 8 каналов, а также между каналами и общей шиной.
• Соответствие стандартам. Тип входа соответствует IEC 61131-2, что гарантирует совместимость с широким спектром устройств. Модуль приспособлен для безопасного отключения стандартных узлов уровня не ниже FS03.

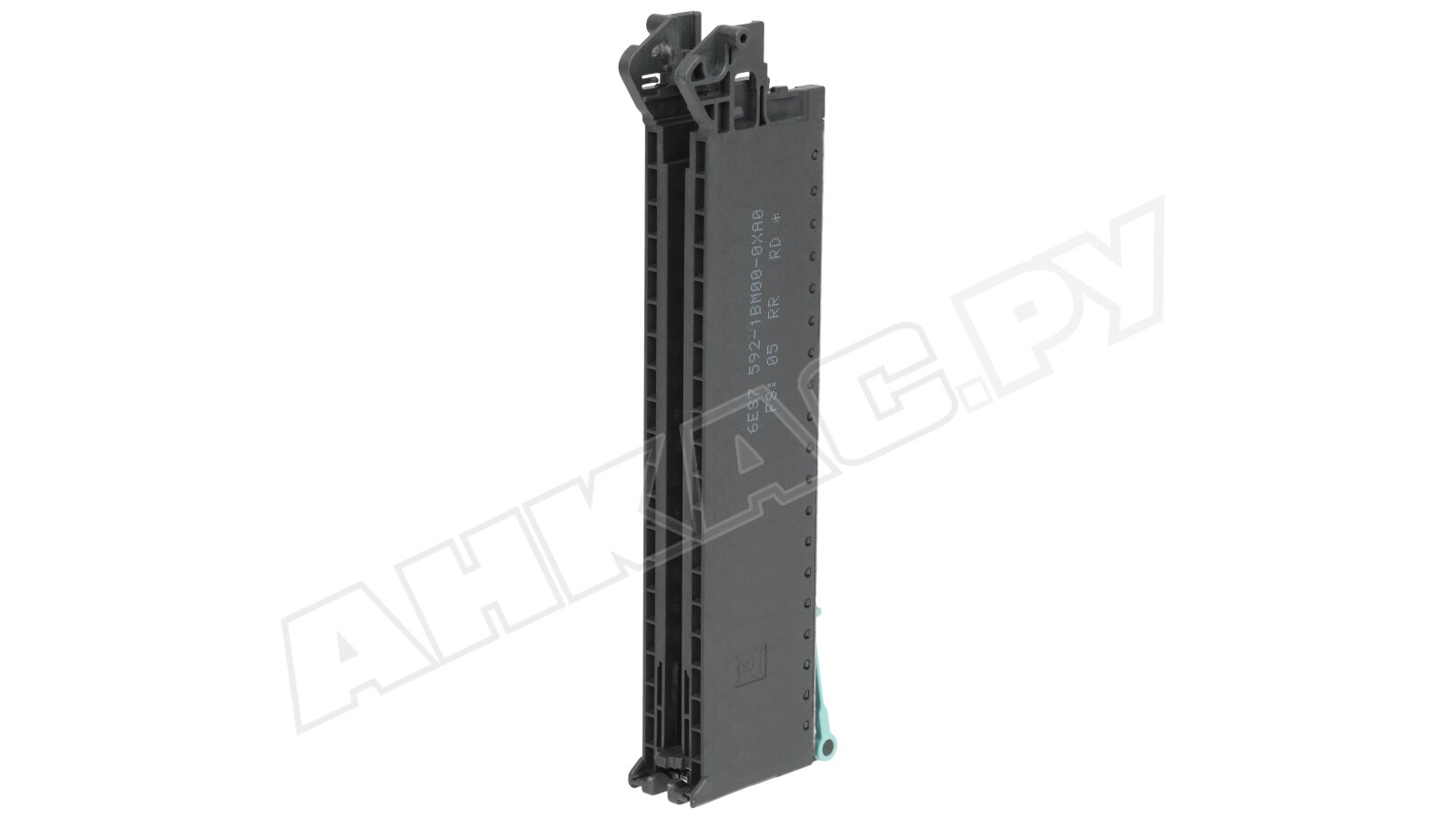

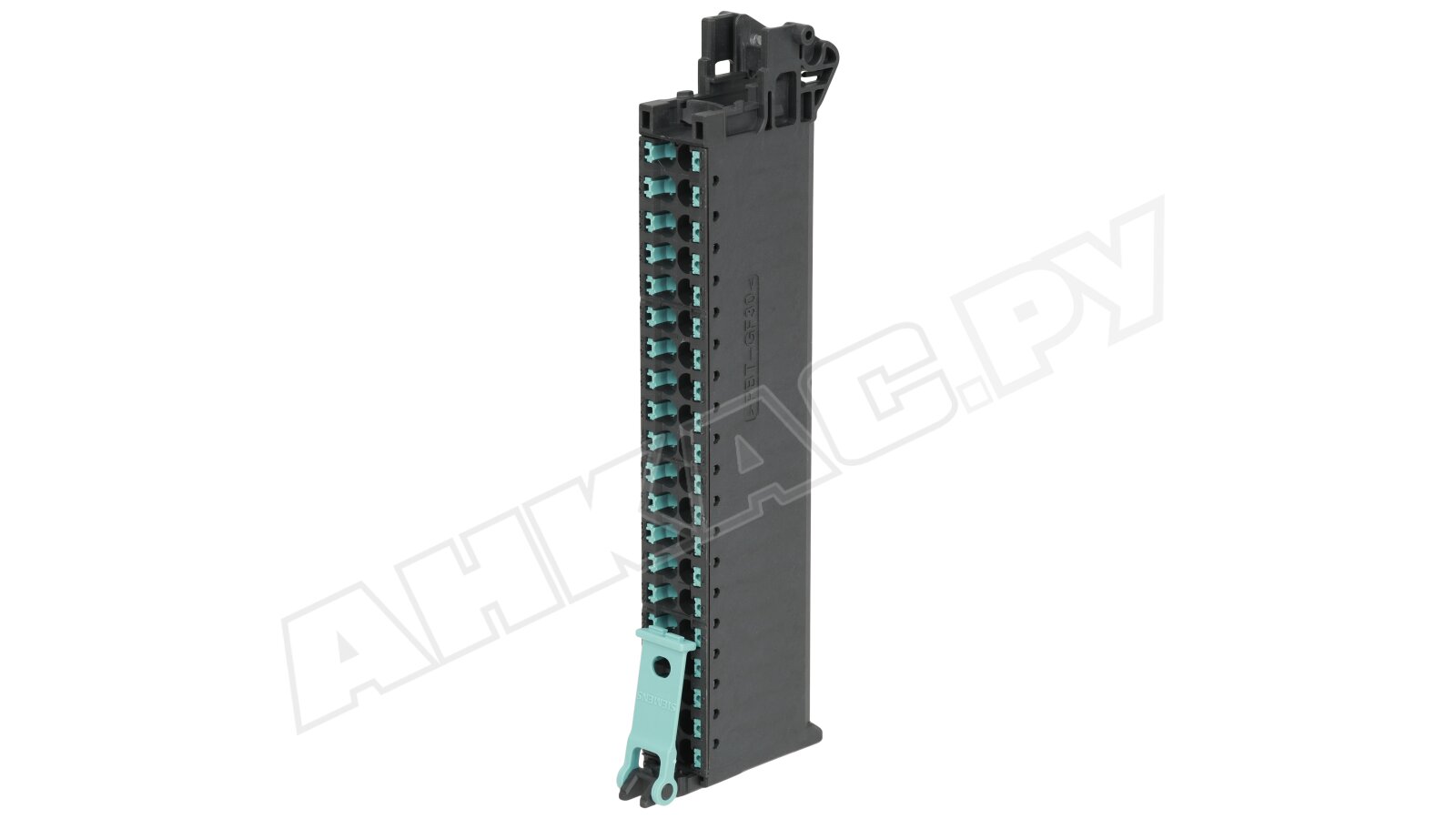

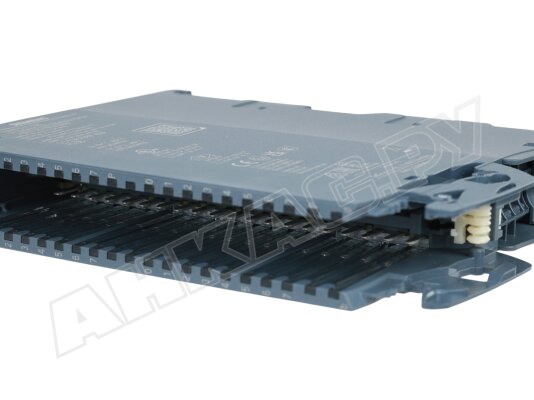

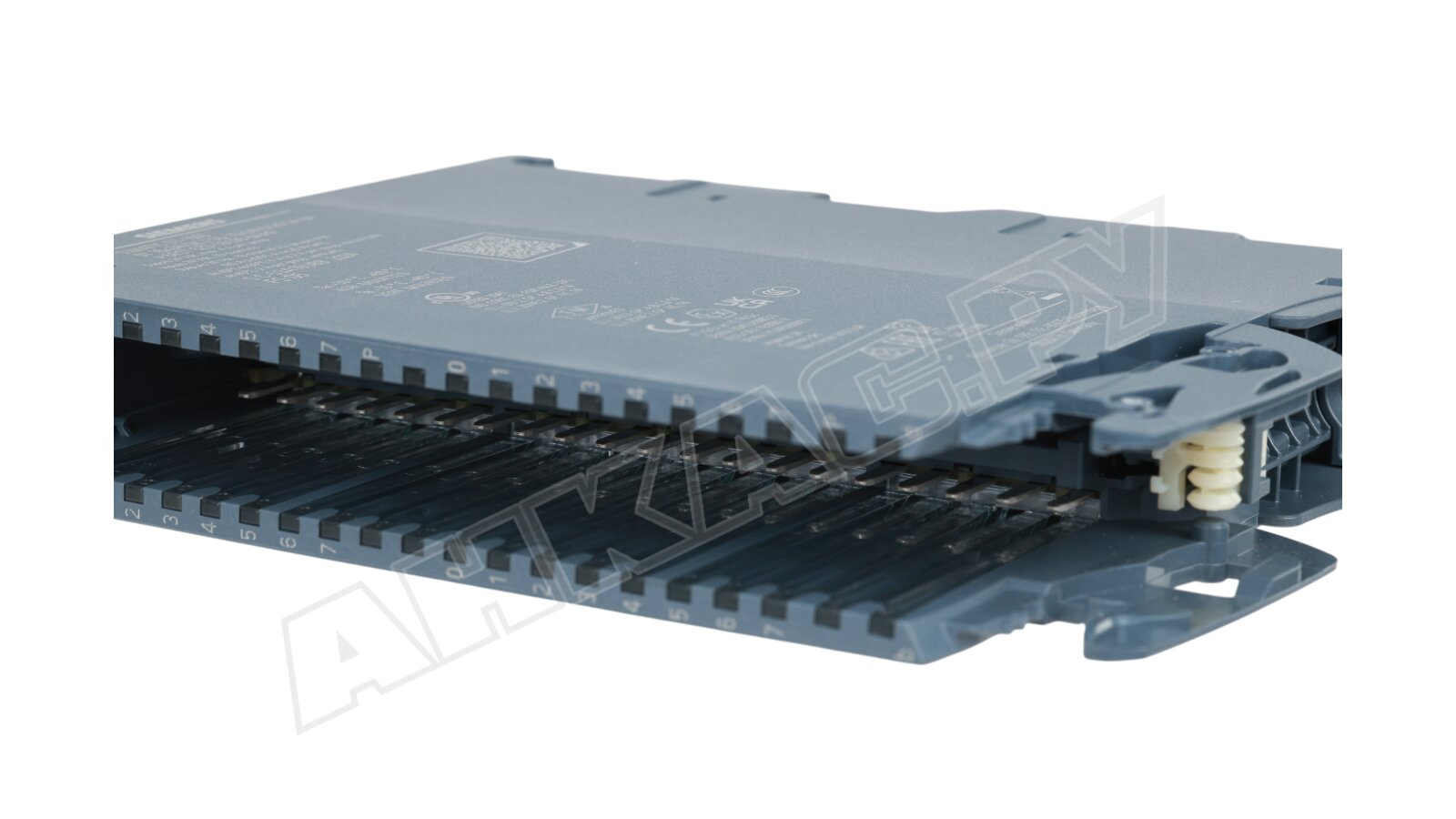

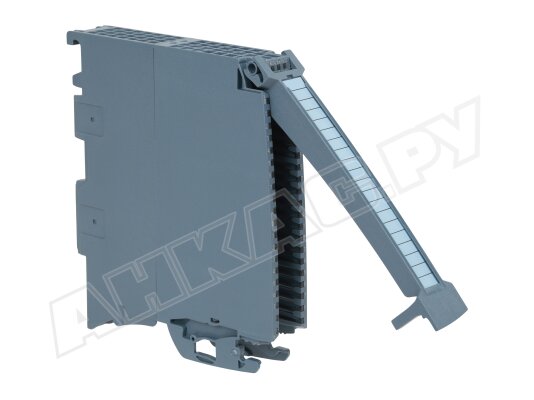

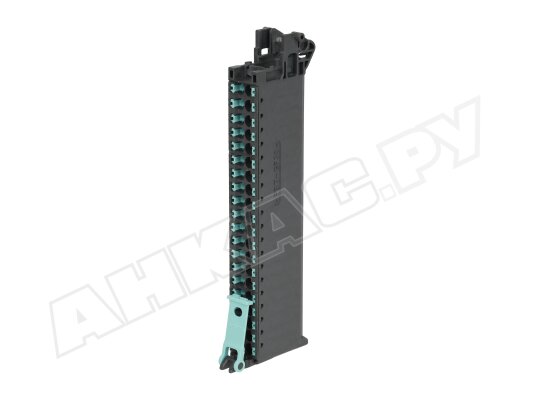

• Удобство подключения. Модуль комплектуется фронтальным коннектором с технологией push-in для упрощения монтажа и коммутации.

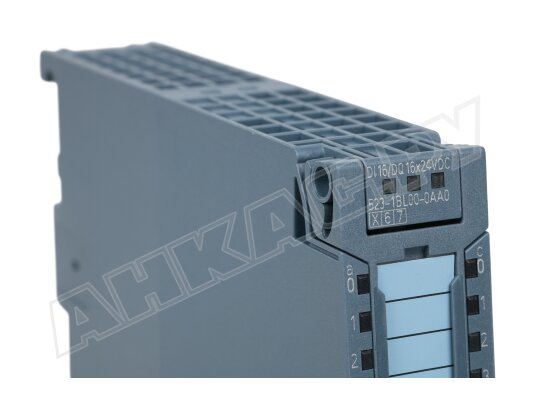

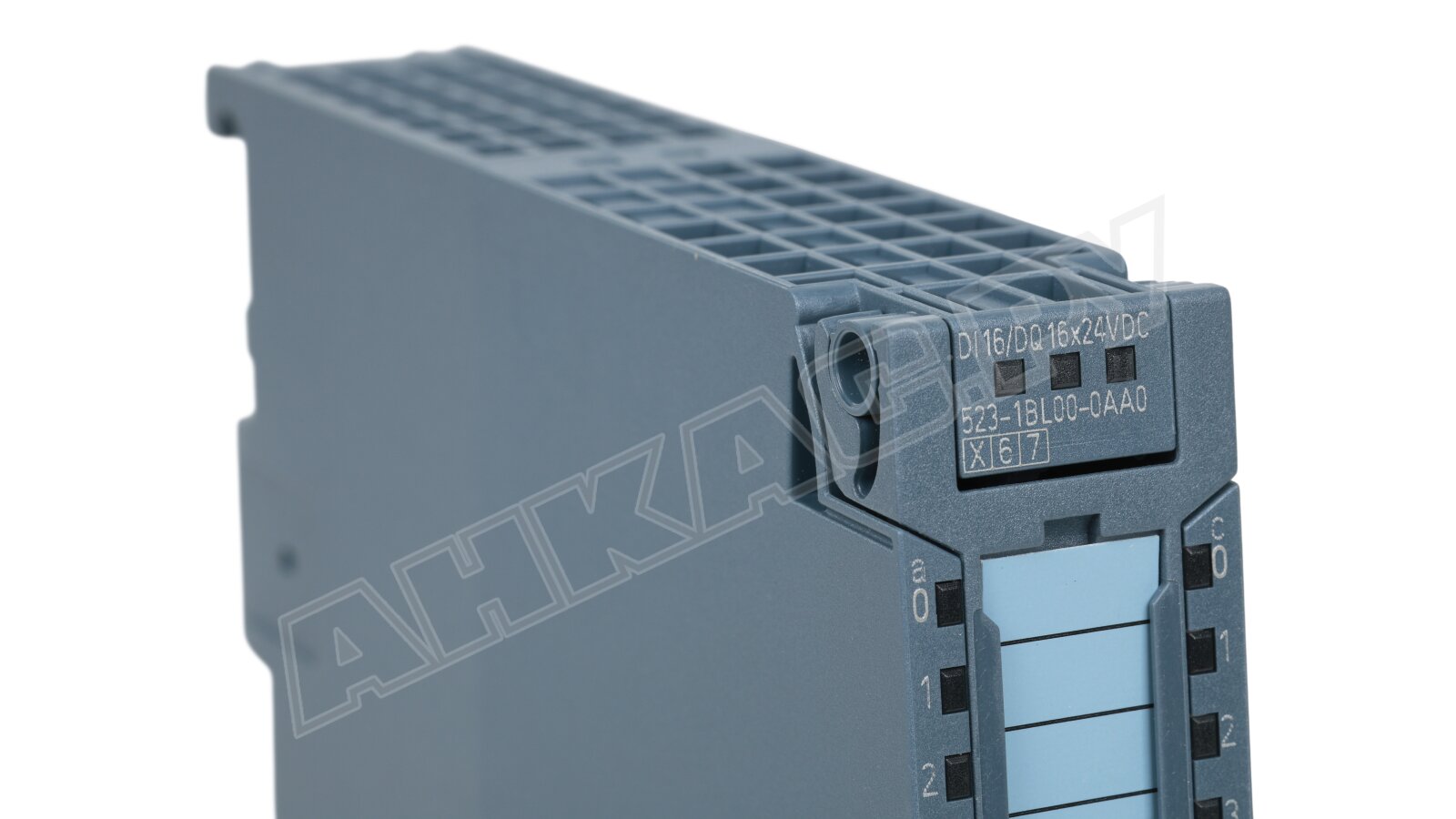

• Диагностика: устройство оснащено светодиодными индикаторами состояния (RUN, ERROR, PWR) и для каждого канала, обеспечивая наглядный мониторинг работы.

Применение

Использование модуля целесообразно в системах, требующих обработки значительного объема дискретных сигналов и управления многочисленными исполнительными механизмами.

Условия эксплуатации

Рабочий диапазон температур для модуля дискретного ввода-вывода Siemens составляет от -30 до +60 °C при горизонтальном монтаже на стене и от -30 до +40 °C при вертикальном размещении.
