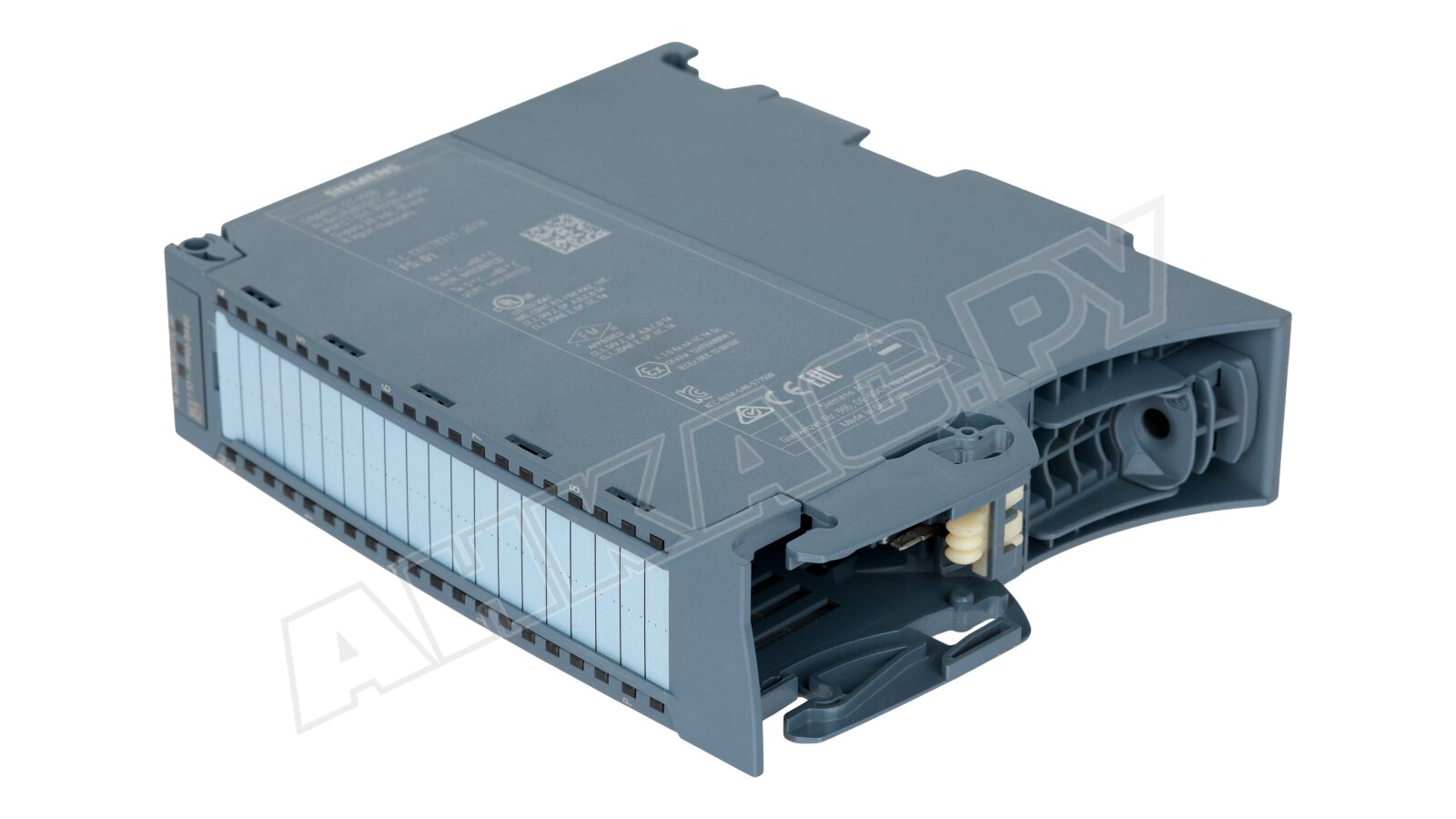

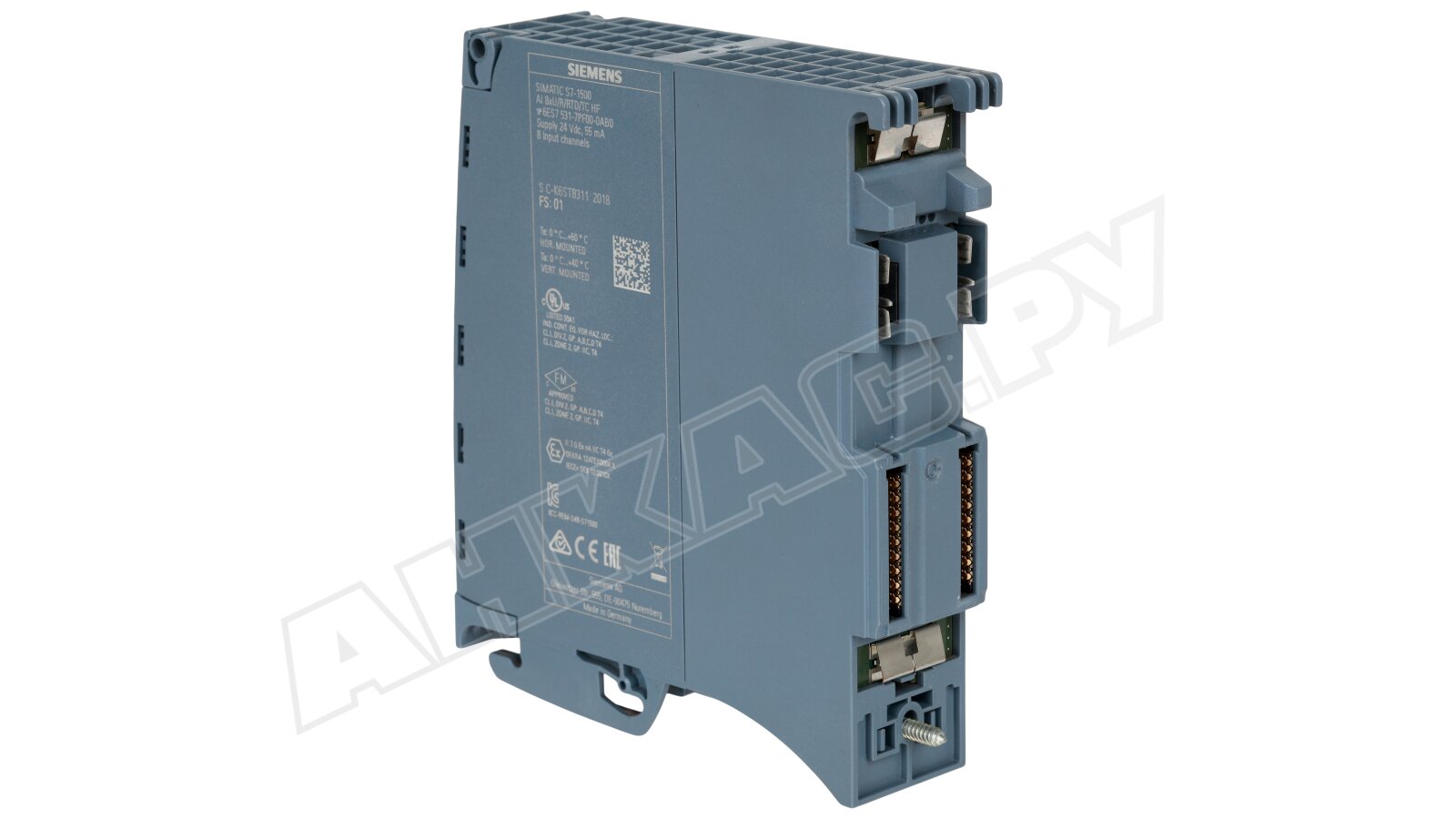

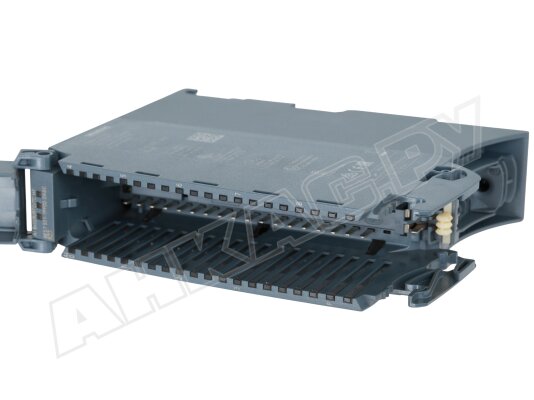

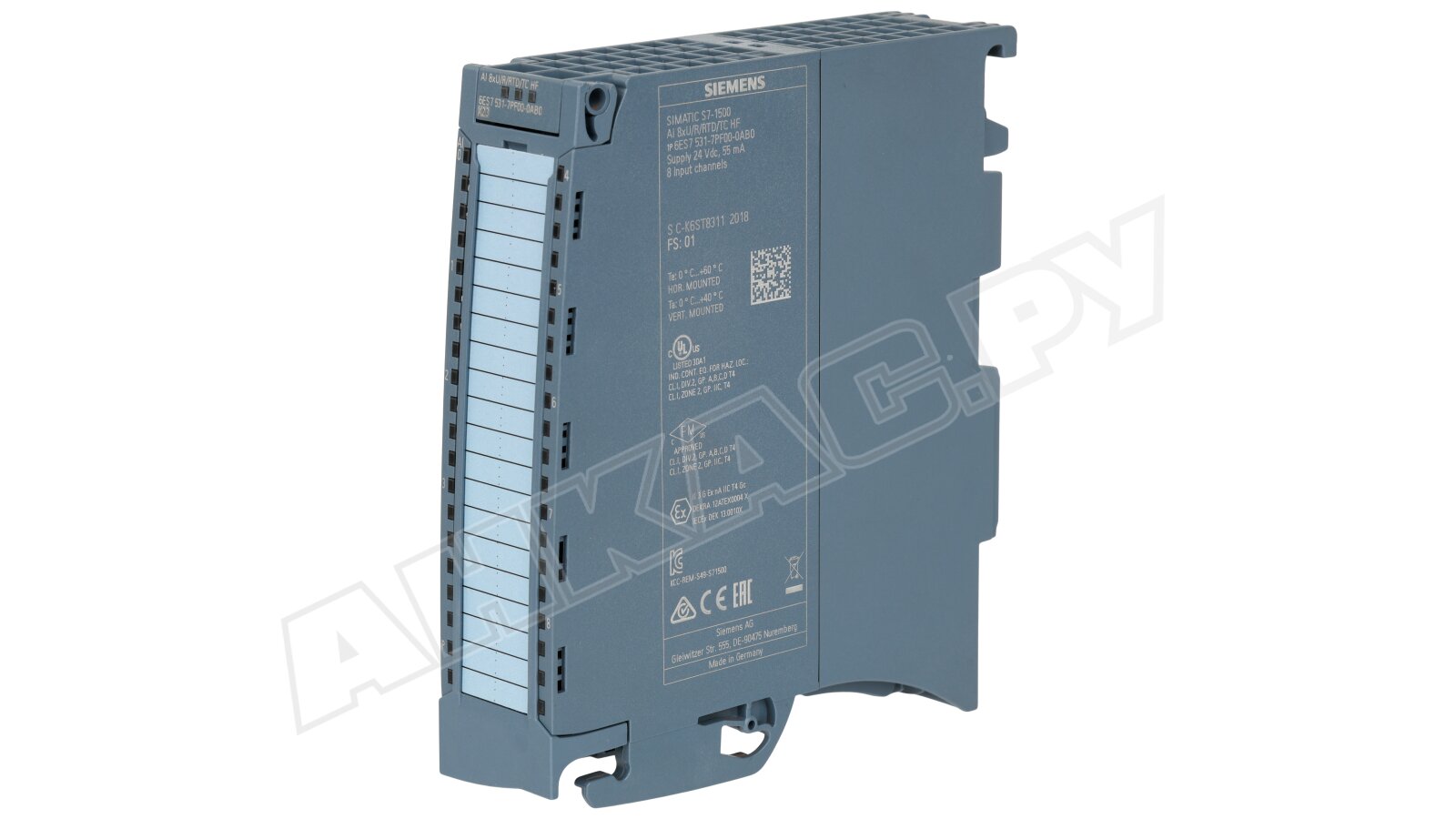

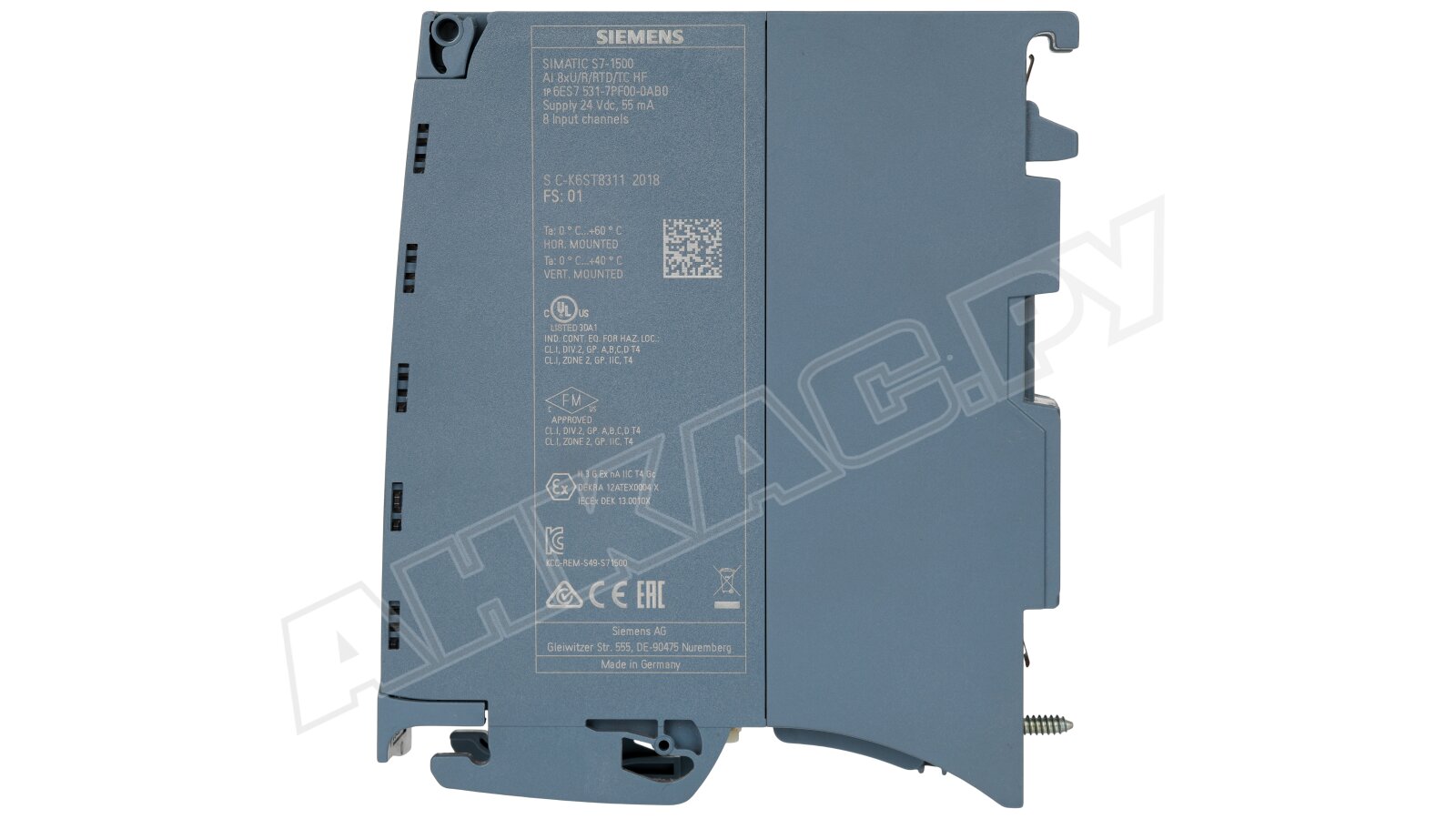

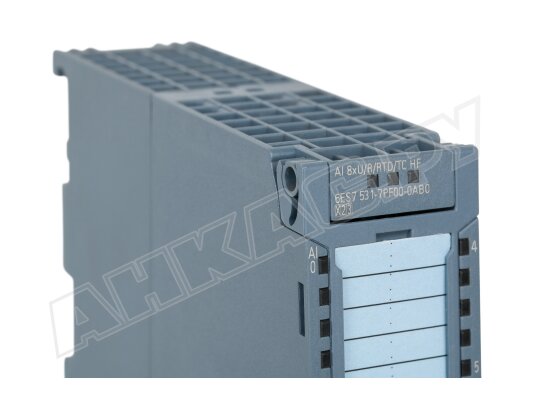

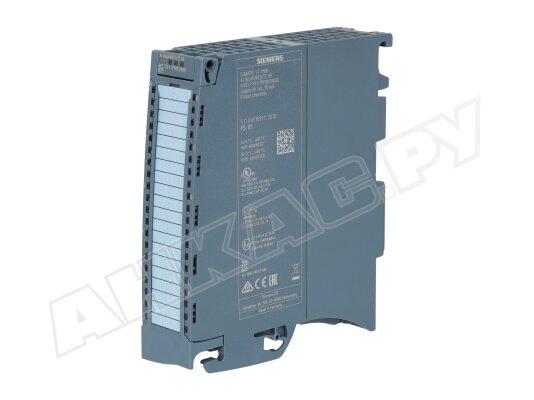

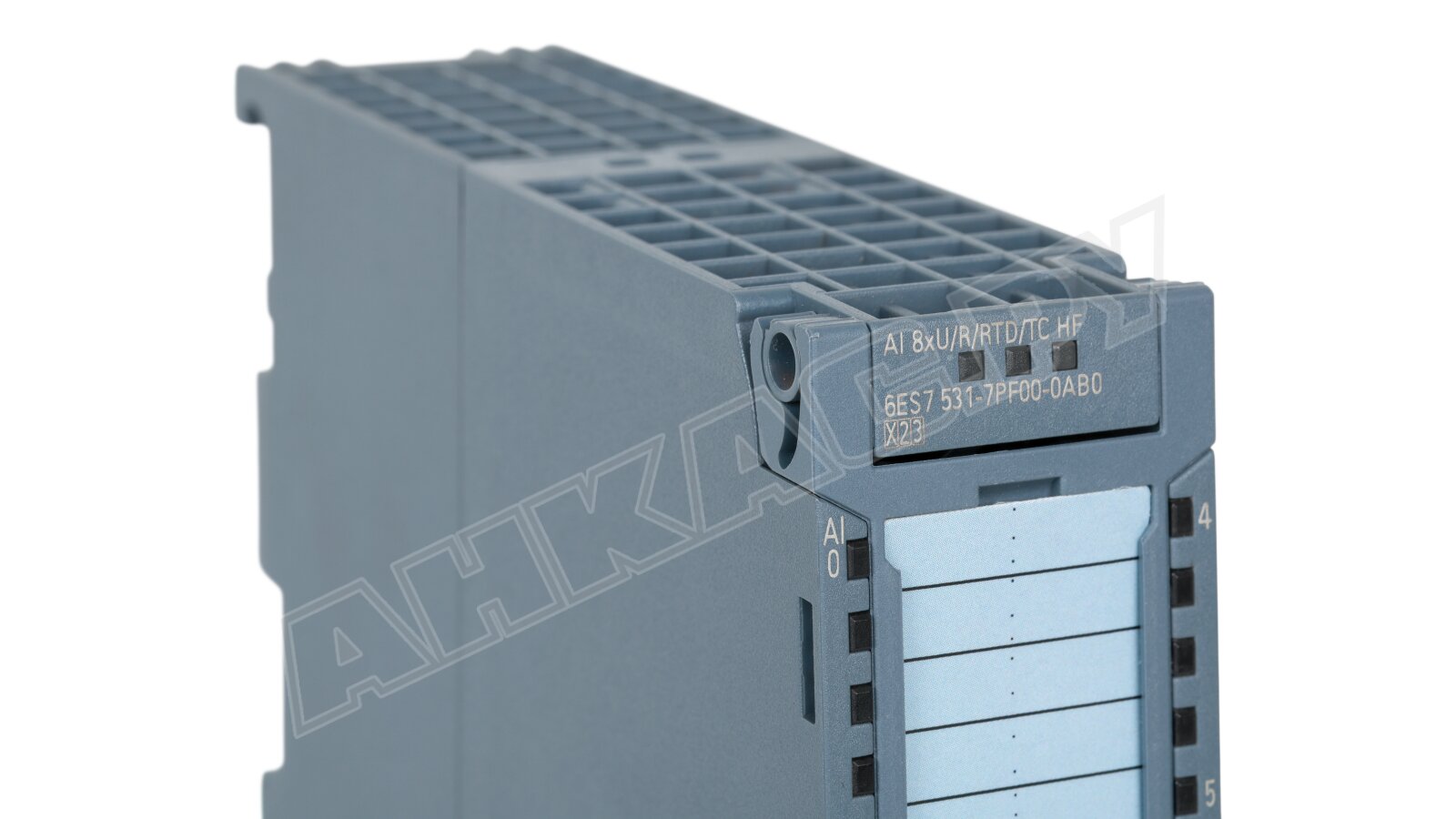

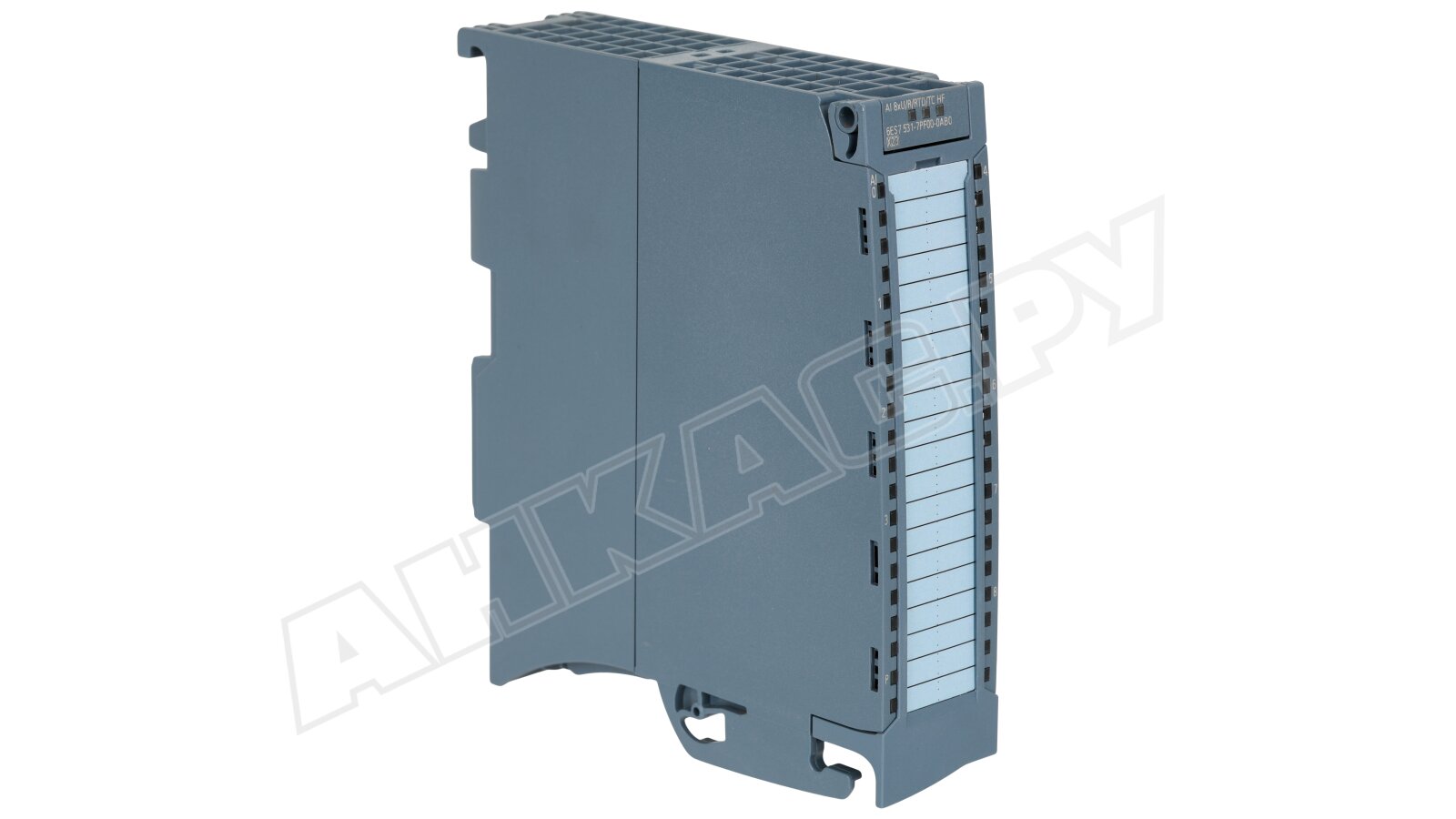

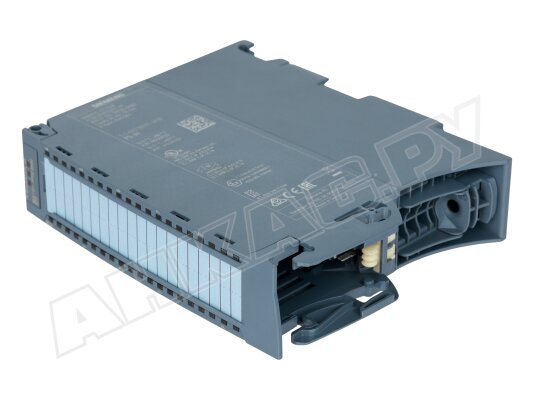

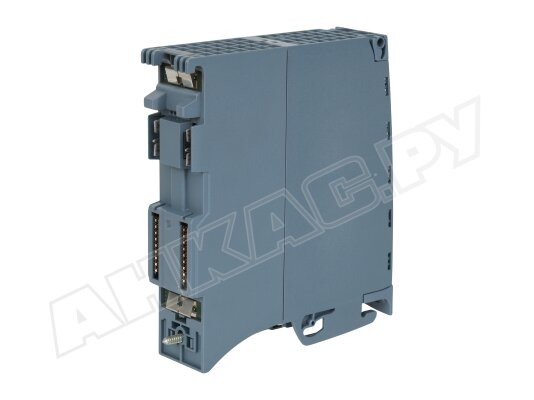

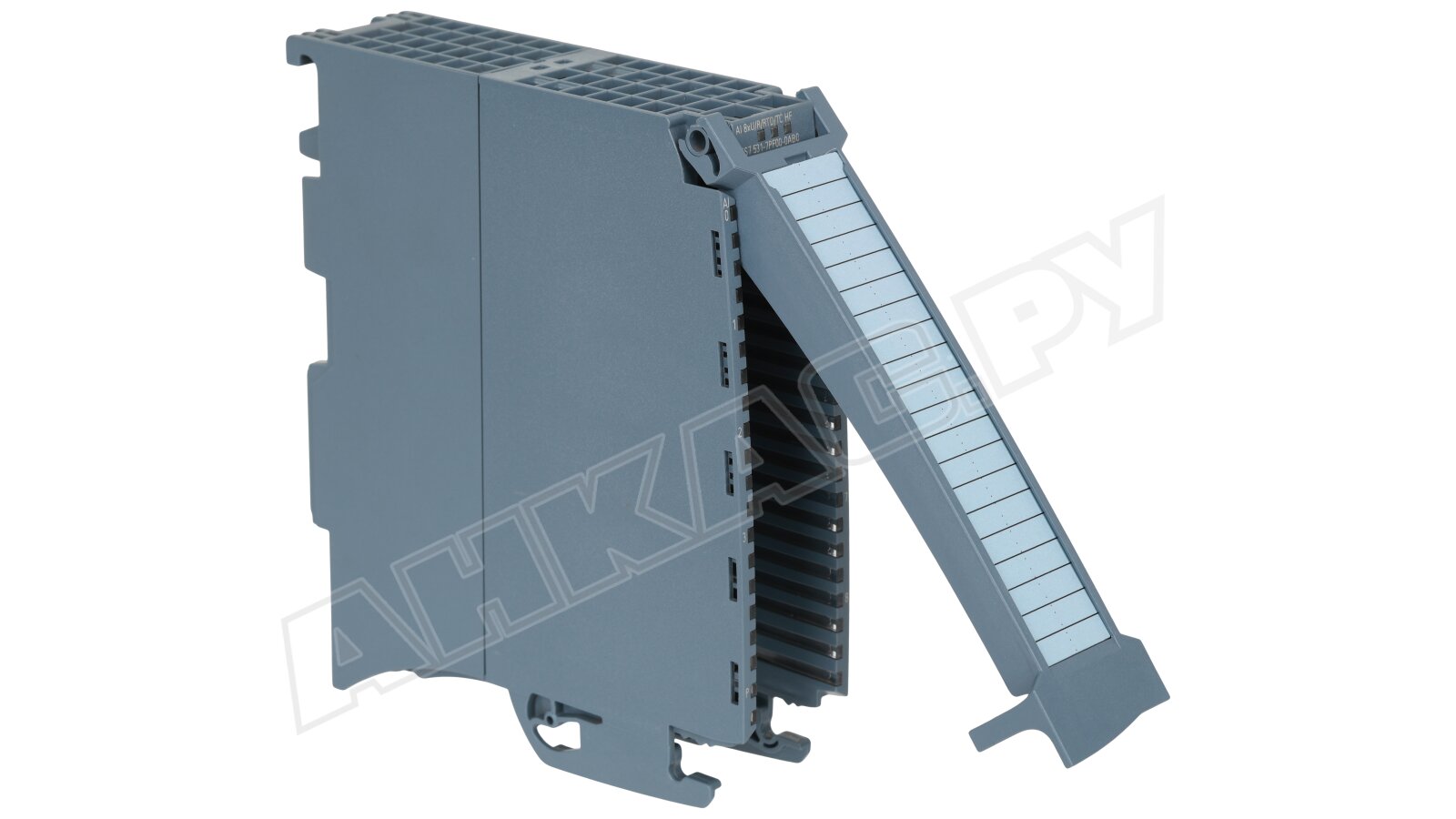

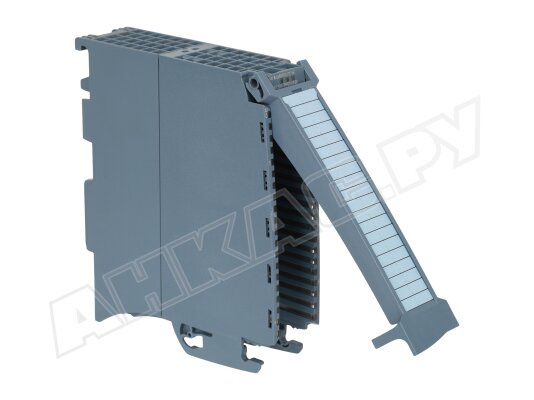

Модуль аналогового ввода Siemens, 6ES7531-7PF00-0AB0

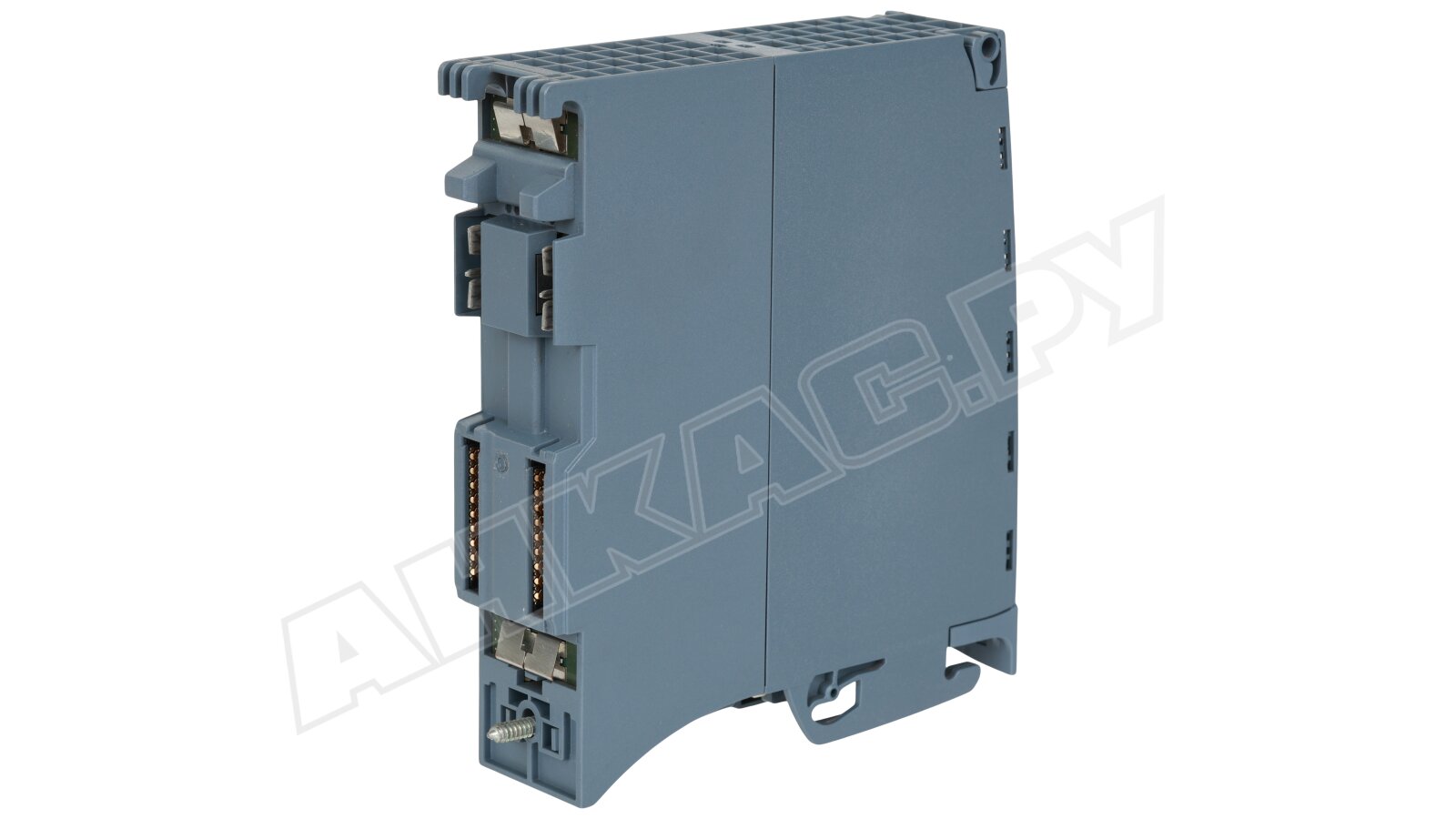

Модуль аналогового ввода Siemens, арт: 6ES7531-7PF00-0AB0 представляет собой компонент для интеграции в промышленные автоматизированные системы, построенные на базе платформы Simatic S7-1500. Его основная функция заключается в преобразовании входящих аналоговых сигналов в цифровой формат, пригодный для обработки контроллером.

Подробнее о модуле

Устройство оснащено 8 основными входными каналами в группах по 1 для измерения сигналов напряжения или температуры (с использованием термопар), а также до 4 каналов для работы с термометрами сопротивления. Кроме того, имеется один отдельный вход для внешней температурной компенсации, обеспечивающий повышение точности измерений. Поддерживается широкий спектр термопар, включая типы B, C, E, J, K, N, R, S, T, а также TXT/TXK (L). Модуль совместим с диапазонами, соответствующими ГОСТ 6651. Разрешение преобразования составляет 16 бит.

Другие параметры и особенности

• Инженерное обеспечение: поддержка сред STEP 7 TIA-Portal (версия не ниже V14) и STEP 7 (версия не ниже V5.5 SP3), а также PROFIBUS и PROFINET.
• Эксплуатация: возможность изменения параметров и калибровки в рабочем режиме (CiR).
• Питание: стандартное питание 24 В постоянного тока (допустимый диапазон 19,2 – 28,8 В).
• Измерительные возможности: точность до 0,02% для напряжения и сопротивления, а также высокоточные измерения температуры с различными типами датчиков.
• Диагностика: расширенные диагностические функции, включая контроль питания, обрыва провода, а также светодиодные индикаторы состояния модуля и каналов.
• Изоляция: гальваническая развязка между каналами, шиной и источником питания для обеспечения надежности и безопасности.

Условия эксплуатации

Модуль ввода аналоговых сигналов Siemens SM 531 рассчитан на эксплуатацию при температурах окружающей среды -30...+60 °C при горизонтальном настенном монтаже, при -30...+40 °C при вертикальной настенной фиксации.
