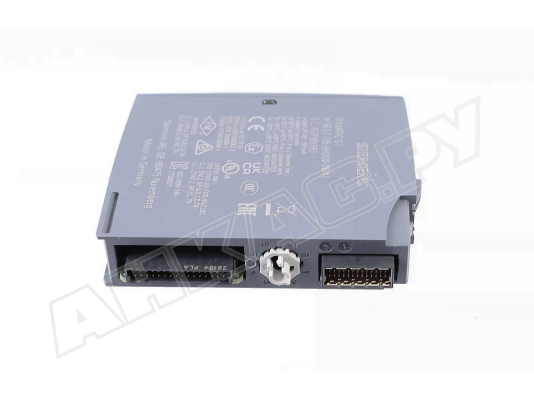

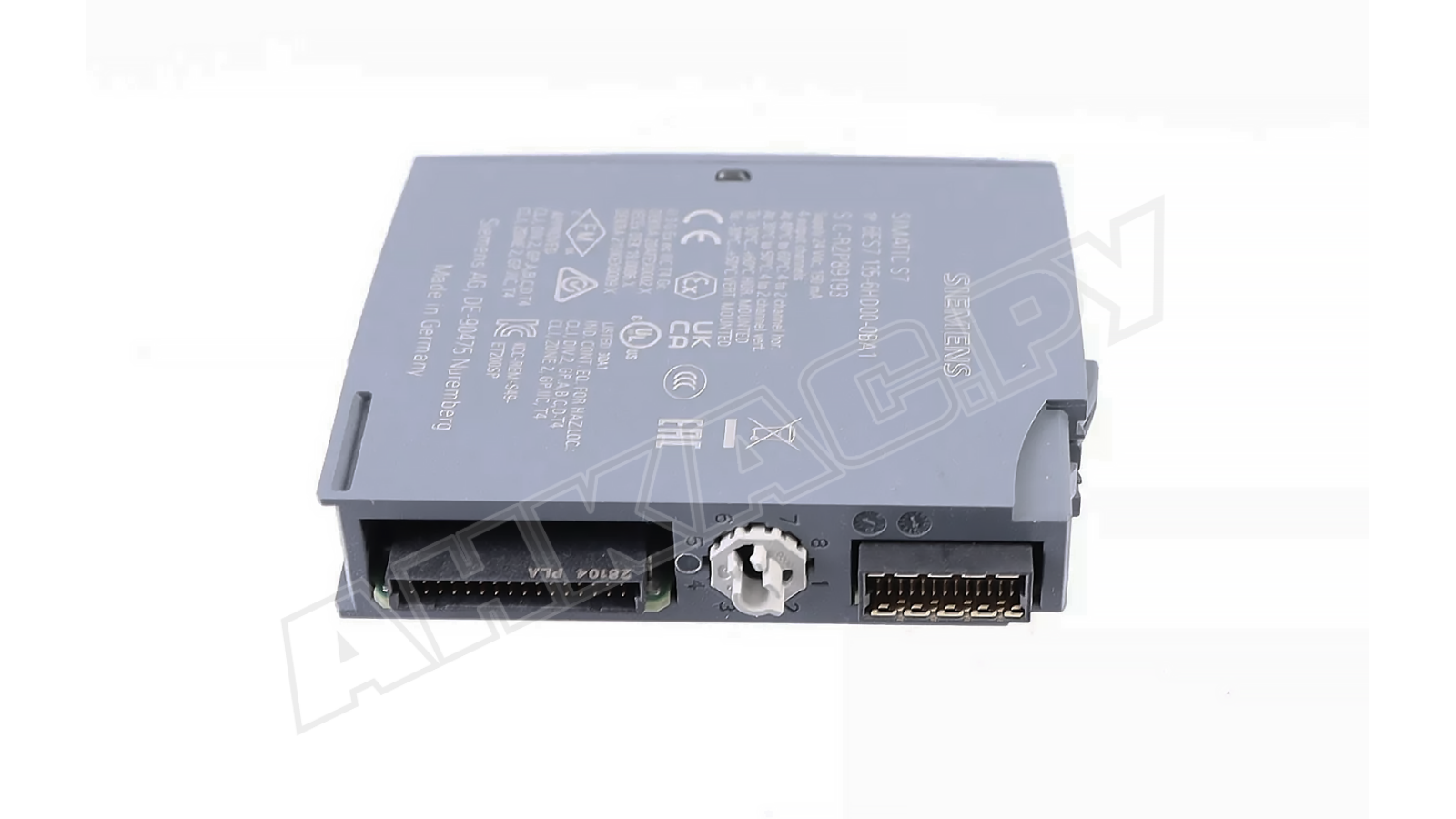

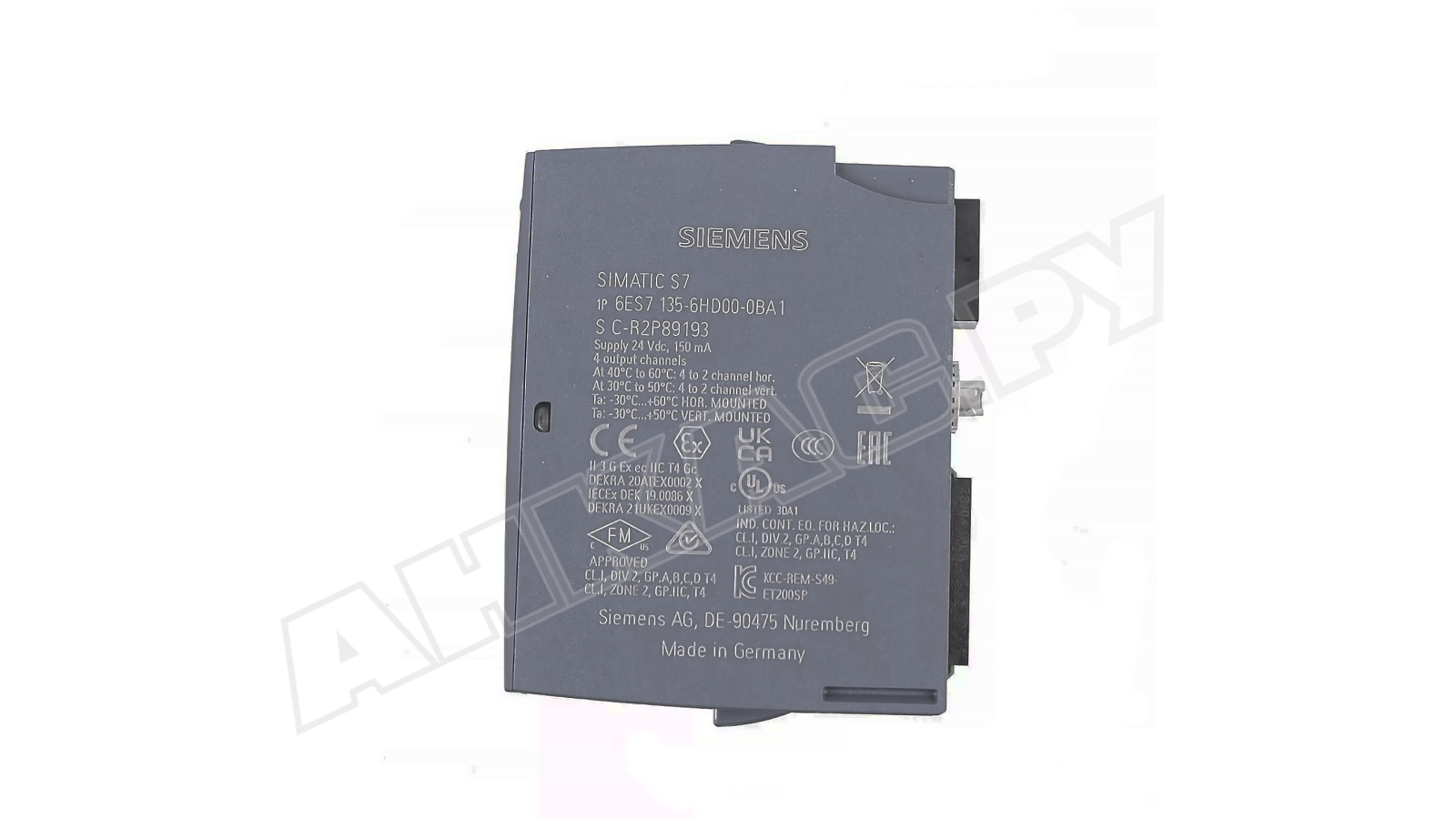

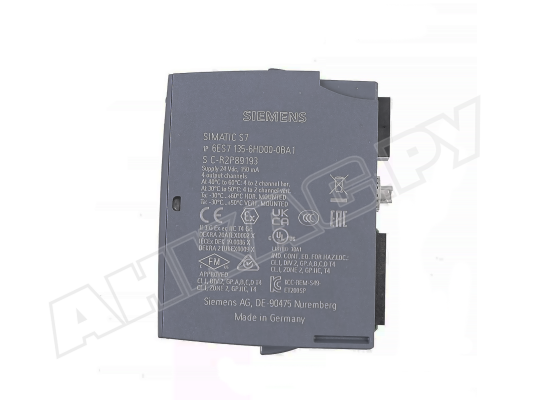

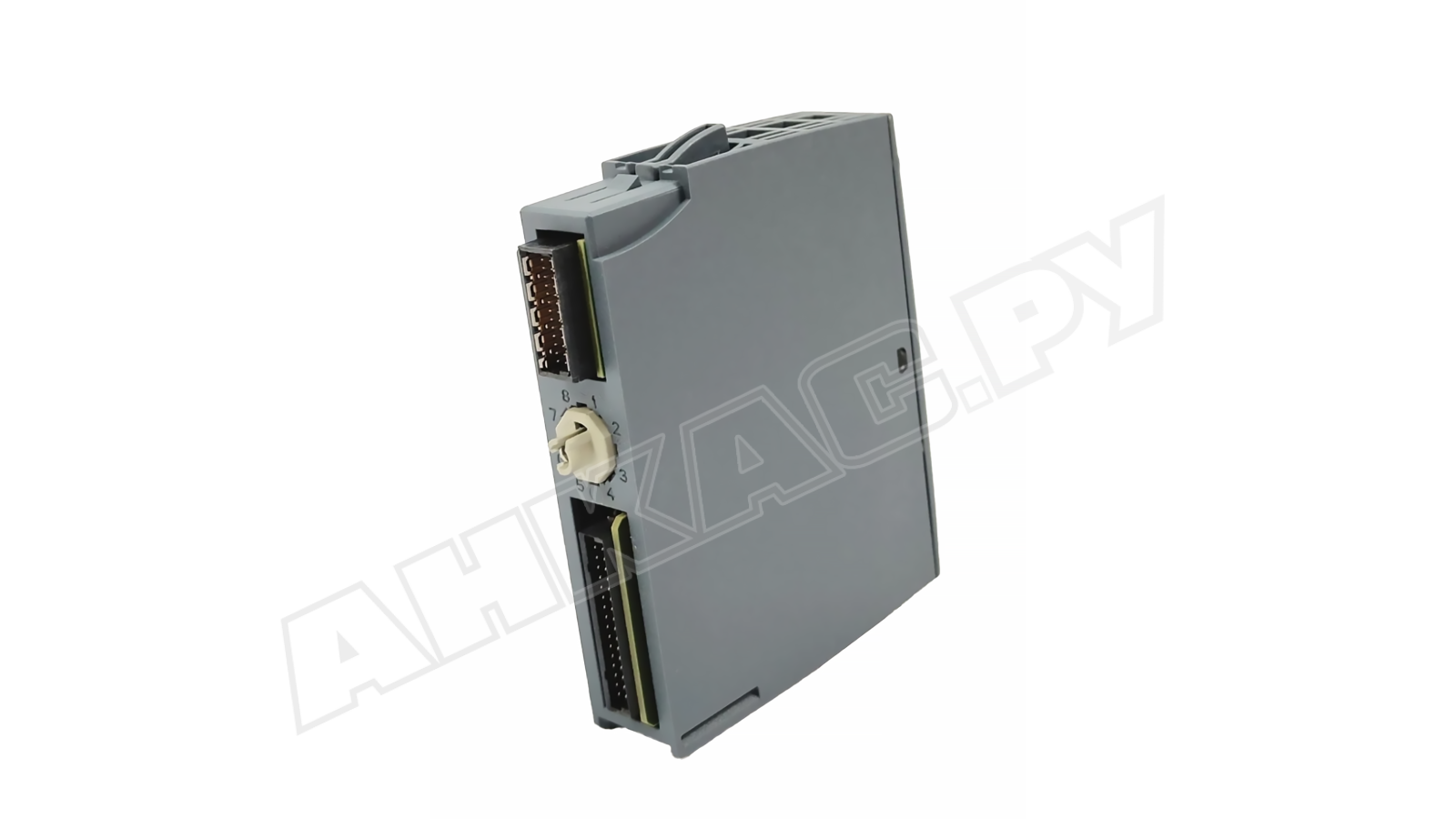

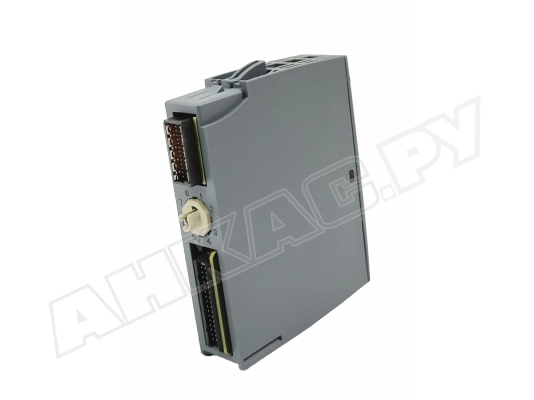

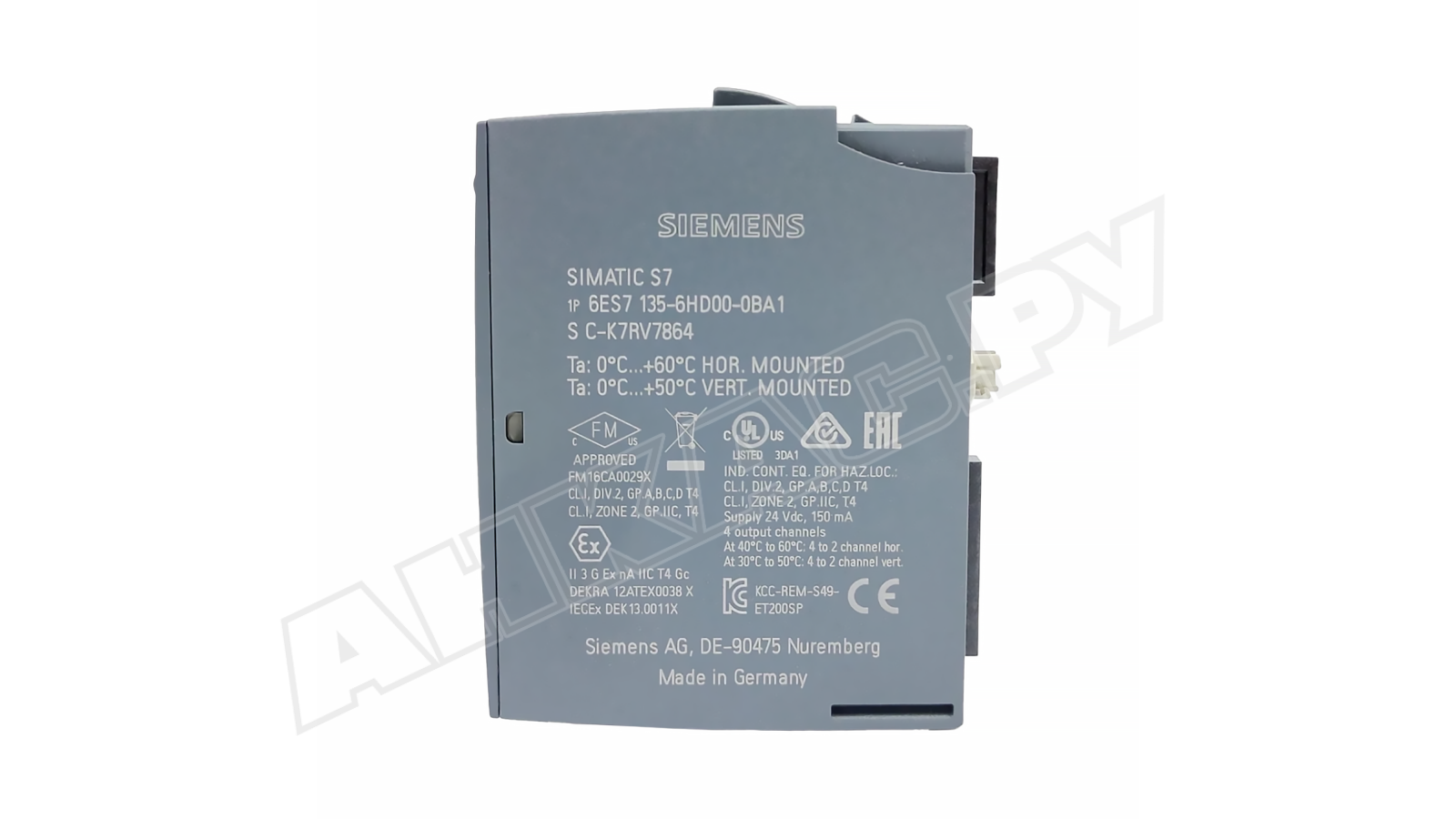

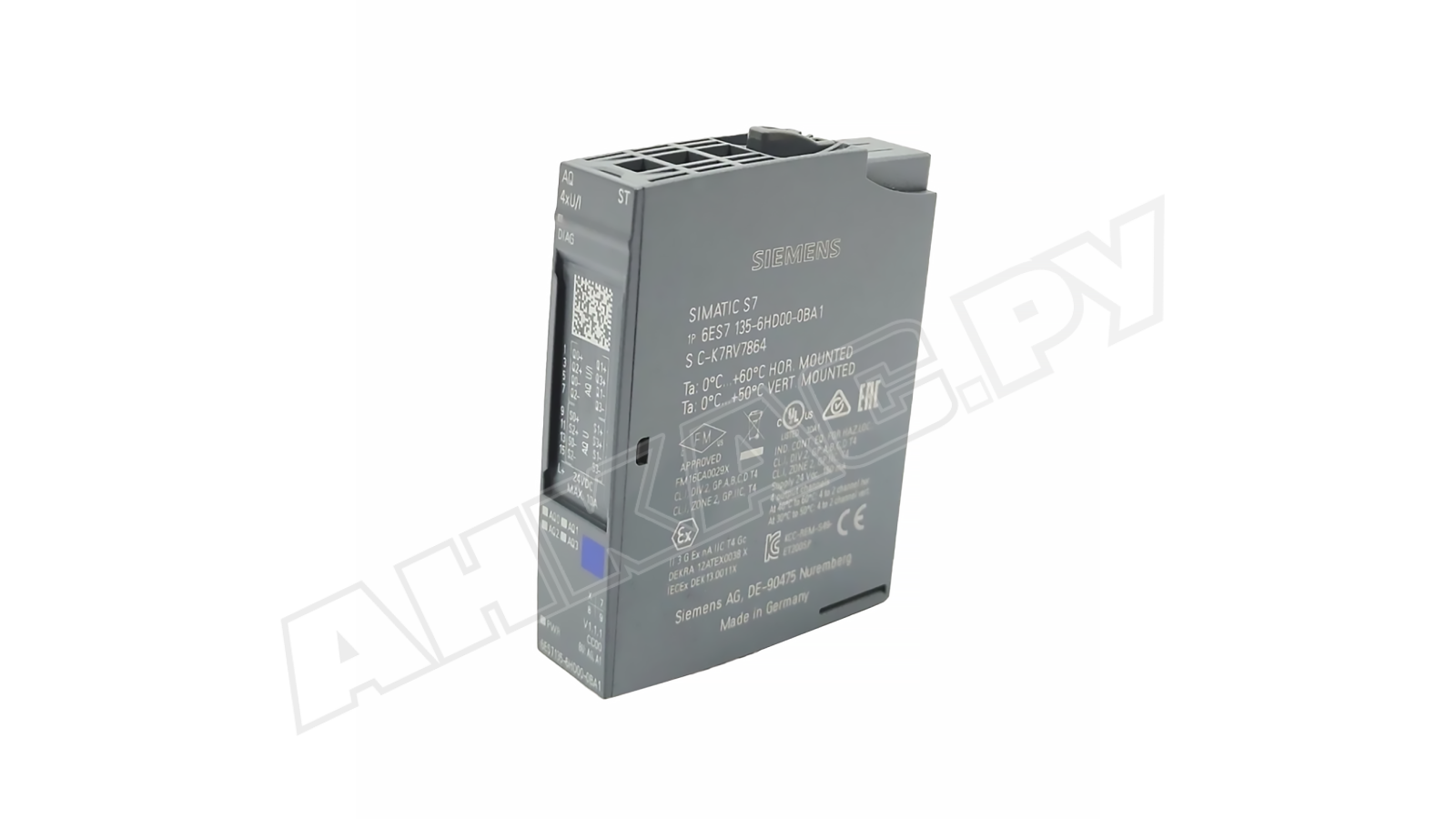

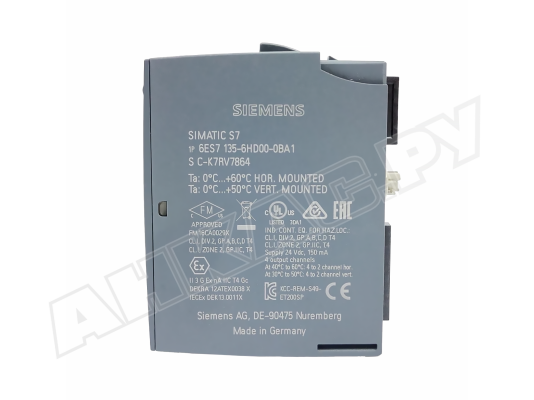

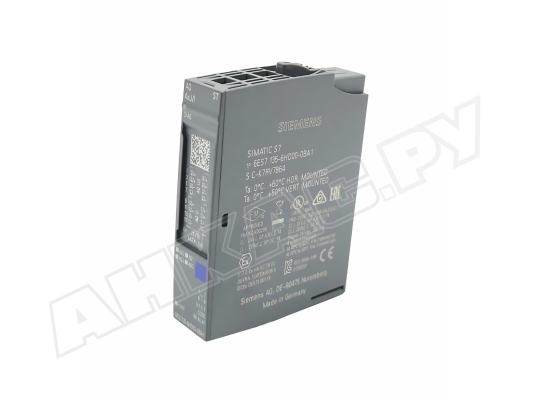

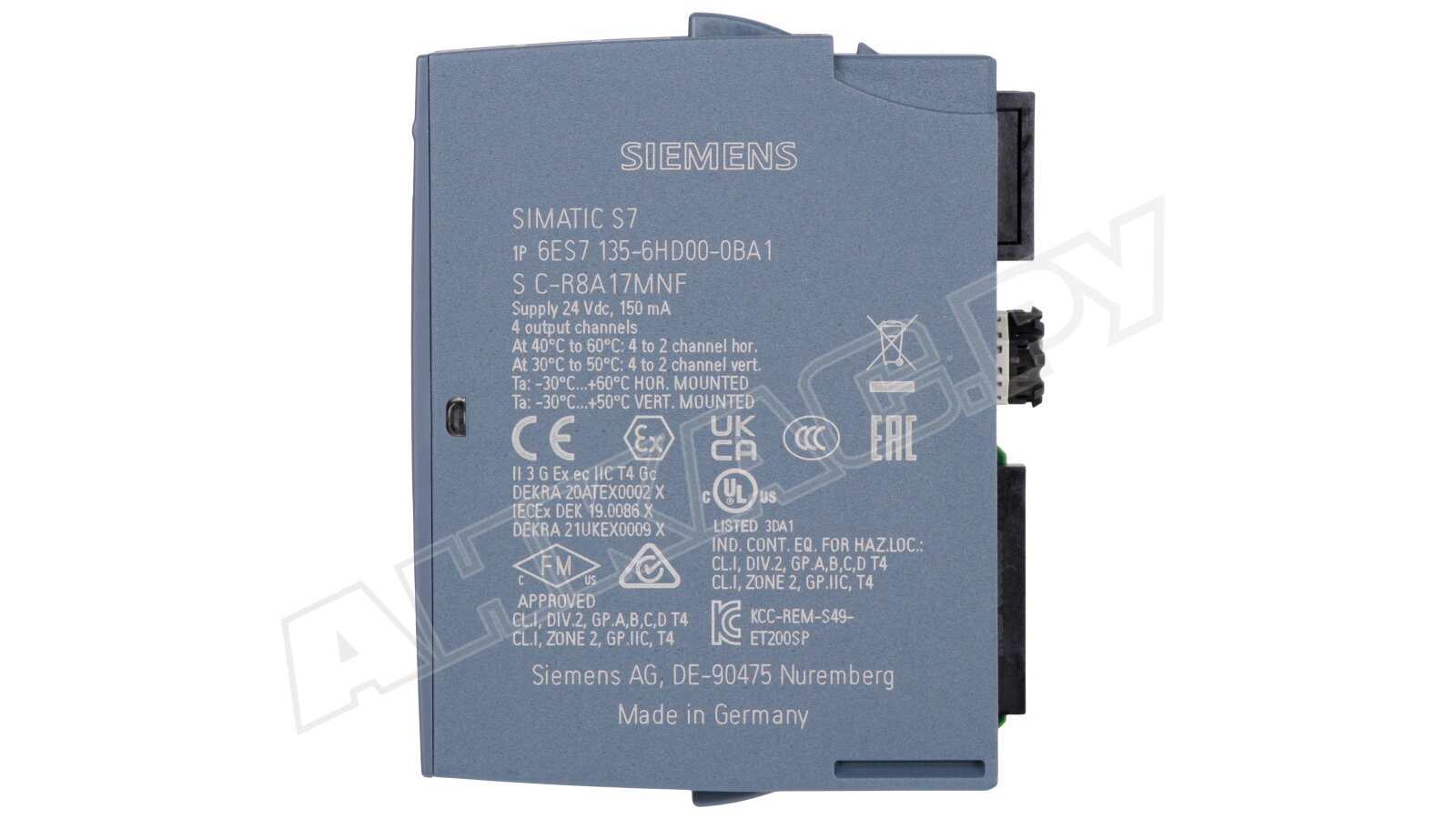

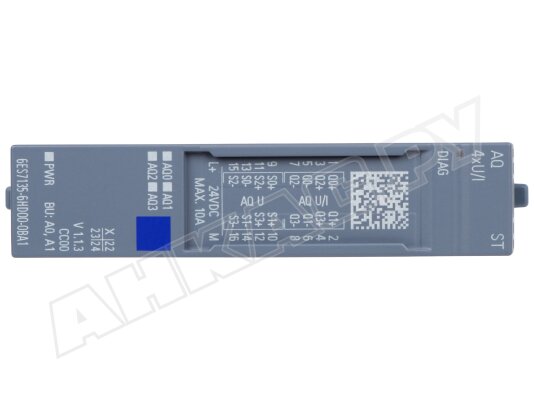

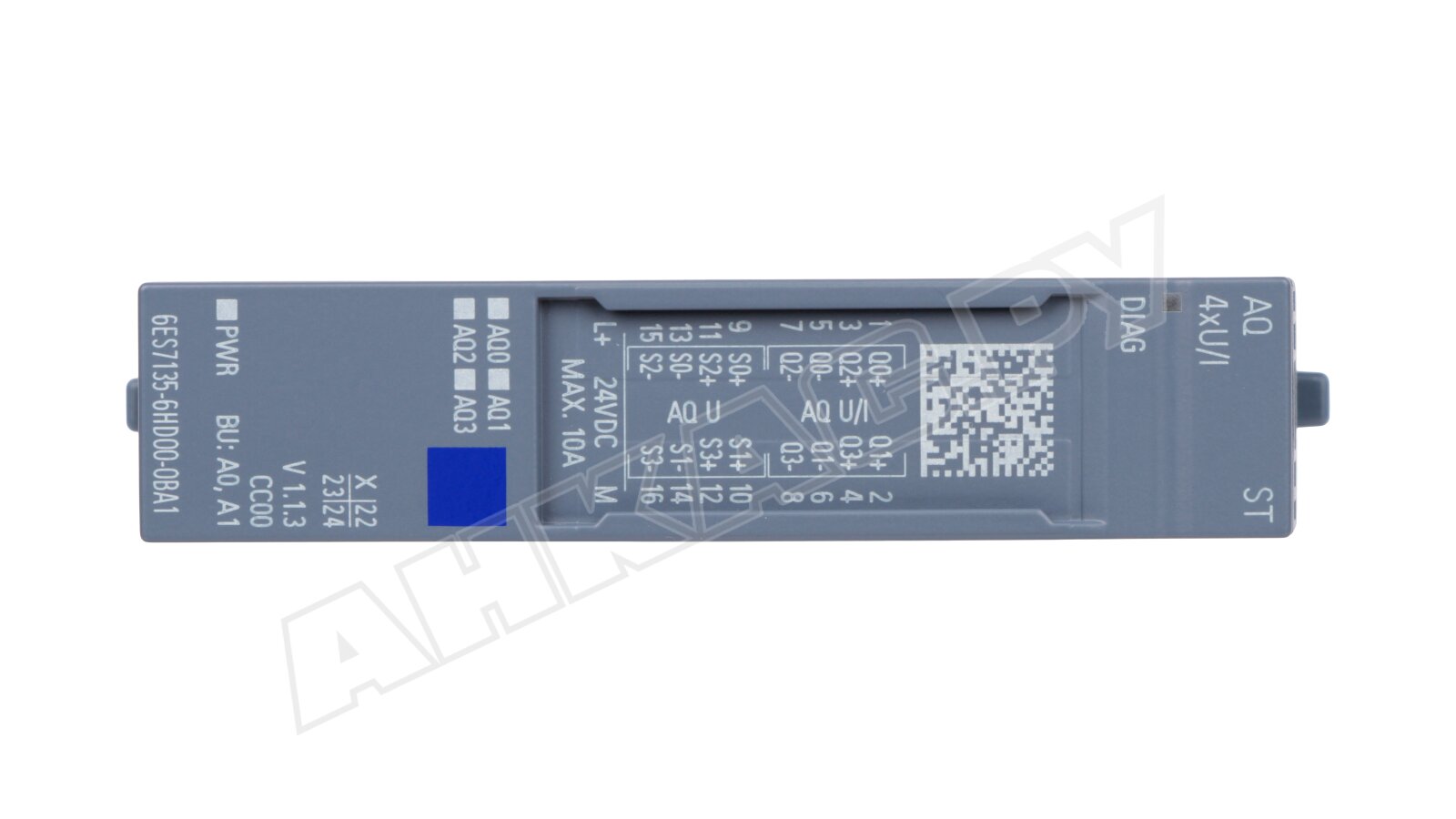

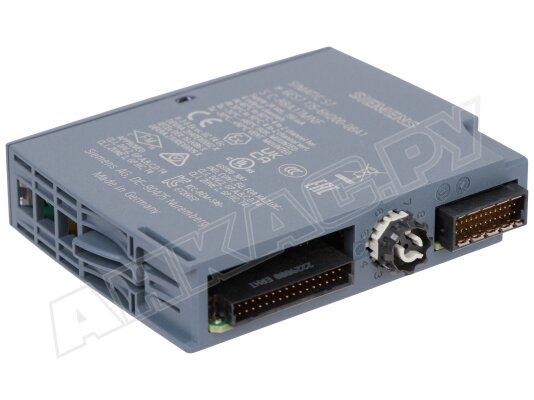

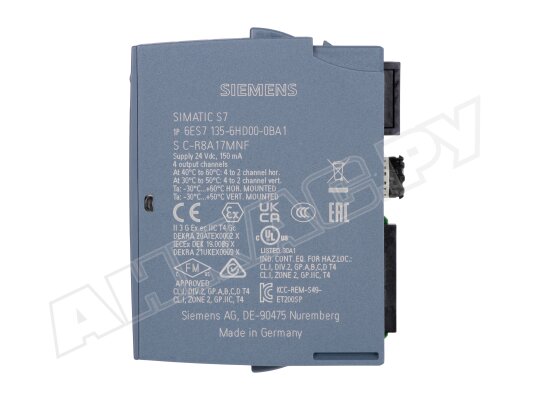

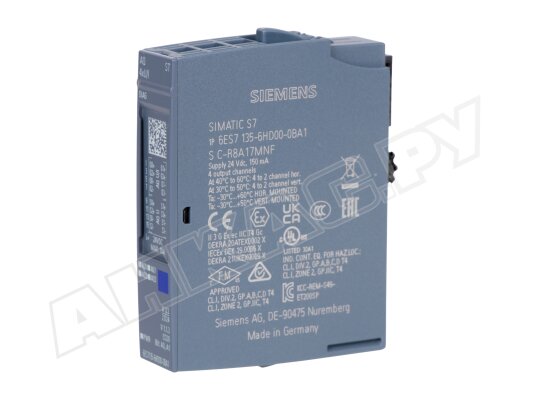

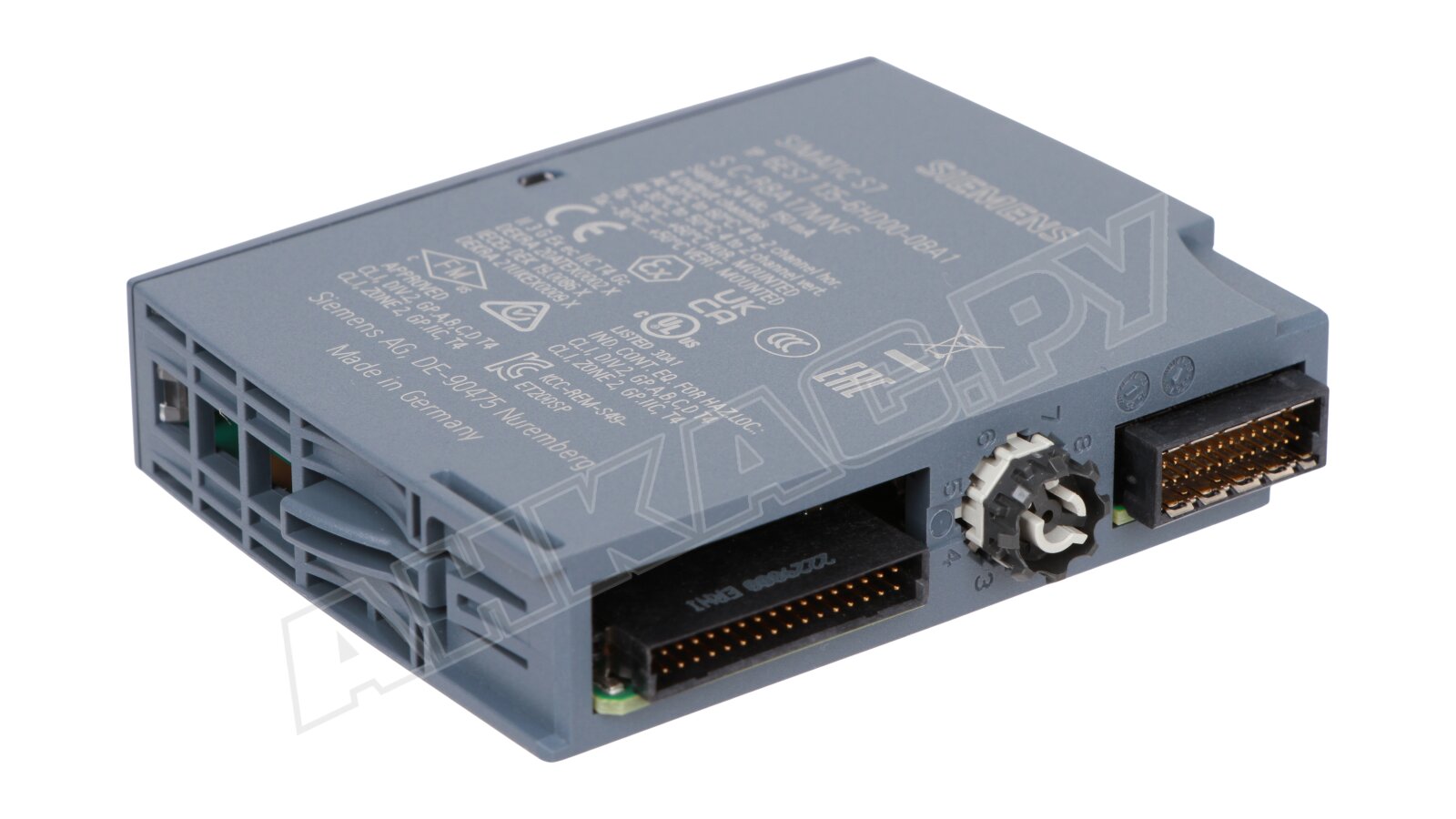

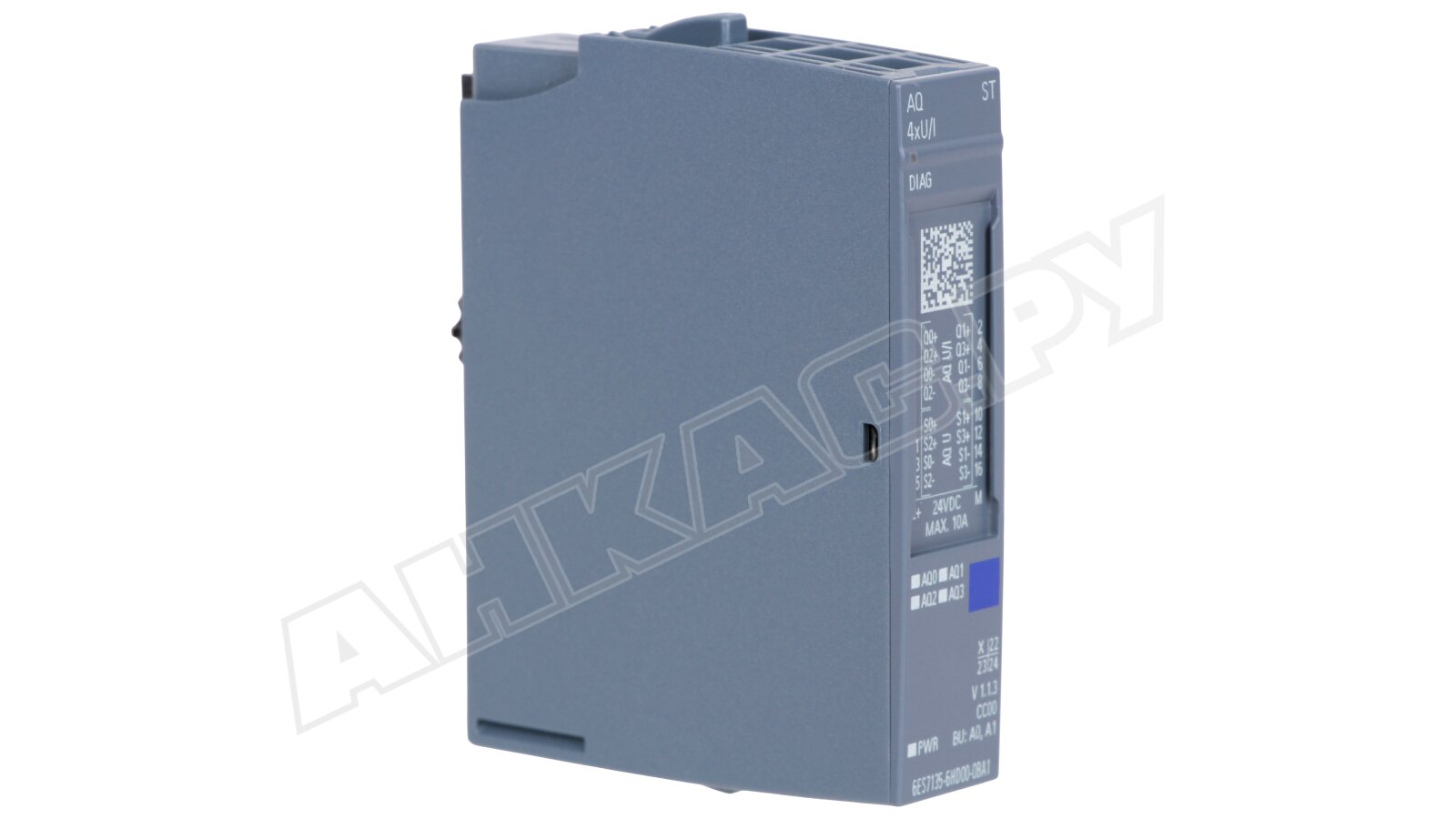

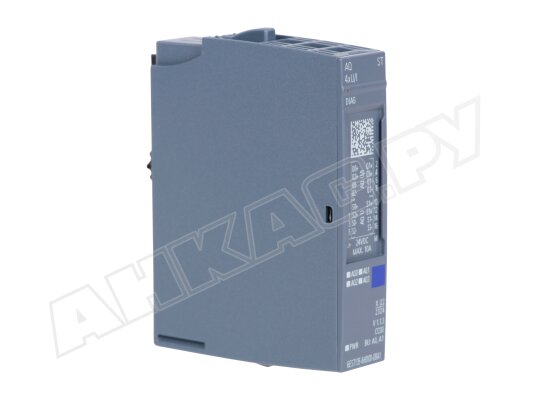

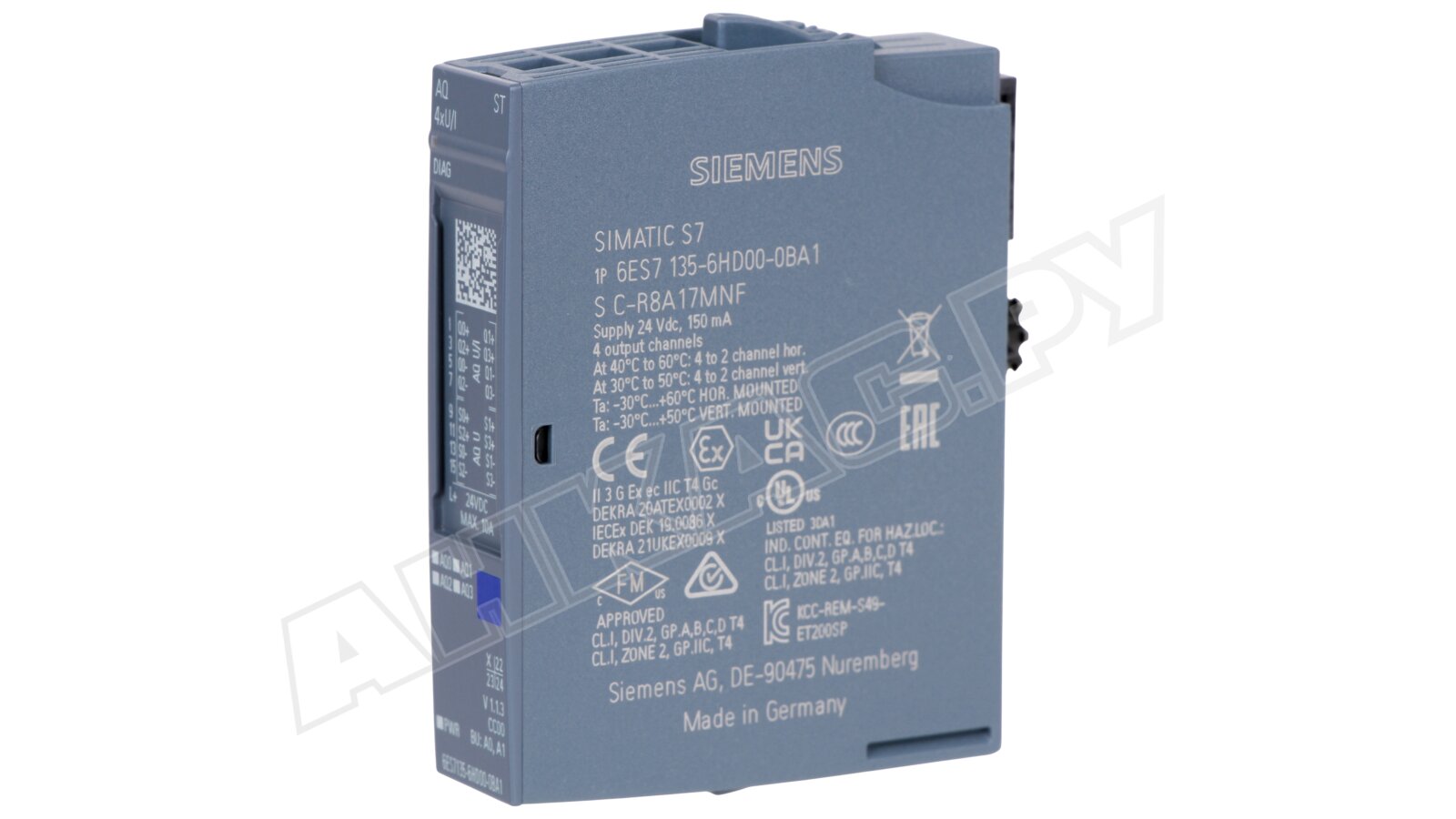

Модуль аналогового вывода Siemens, 6ES7135-6HD00-0BA1

Модуль аналогового вывода Siemens предназначен для создания систем автоматического управления в промышленных установках. Он разработан для интеграции в базовые станции Simatic ET 200SP и соответствует европейским стандартам, а также внутренним нормам компании Siemens.

Основная информация об устройстве

• Параметры электропитания: 24 В постоянного тока.
• Потребляемая мощность: максимум 150 мА.
• Объем адресной области: 8 байт на модуль, 1 байт для данных о качестве.
• Оснащение 4 аналоговыми выходами.
• Максимальный выходной ток при коротком замыкании: 45 мА.
• Программное обеспечение для конфигурирования: STEP 7 TIA-Portal.
• Совместимость с модулями базового уровня A0, A1 (ЦК CC00).
• Разрешение на канал: максимум 16 бит (со знаком, с диапазоном перегрузки).
• Поддержка функции диагностики модуля.
• Степень защиты от пыли и влаги: IP00 (без электрозащиты встроенных компонентов).
• Гальваническое разделение внешних и внутренних цепей.
• Автоматическая кодировка с механическим элементом типа А.

Температурные режимы эксплуатации

При горизонтальном монтаже на стене модуль Simatic S7 AQ 4xU/I ST арт: 6ES7135-6HD00-0BA1 стабильно функционирует в диапазоне температур -20...+60 °C. При вертикальном настенном расположении допустимый диапазон температур составляет -20...+50 °C.
