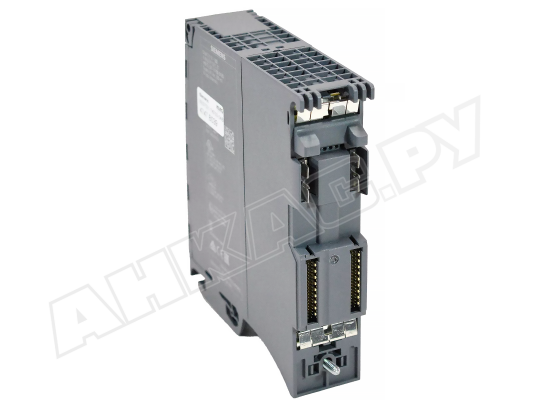

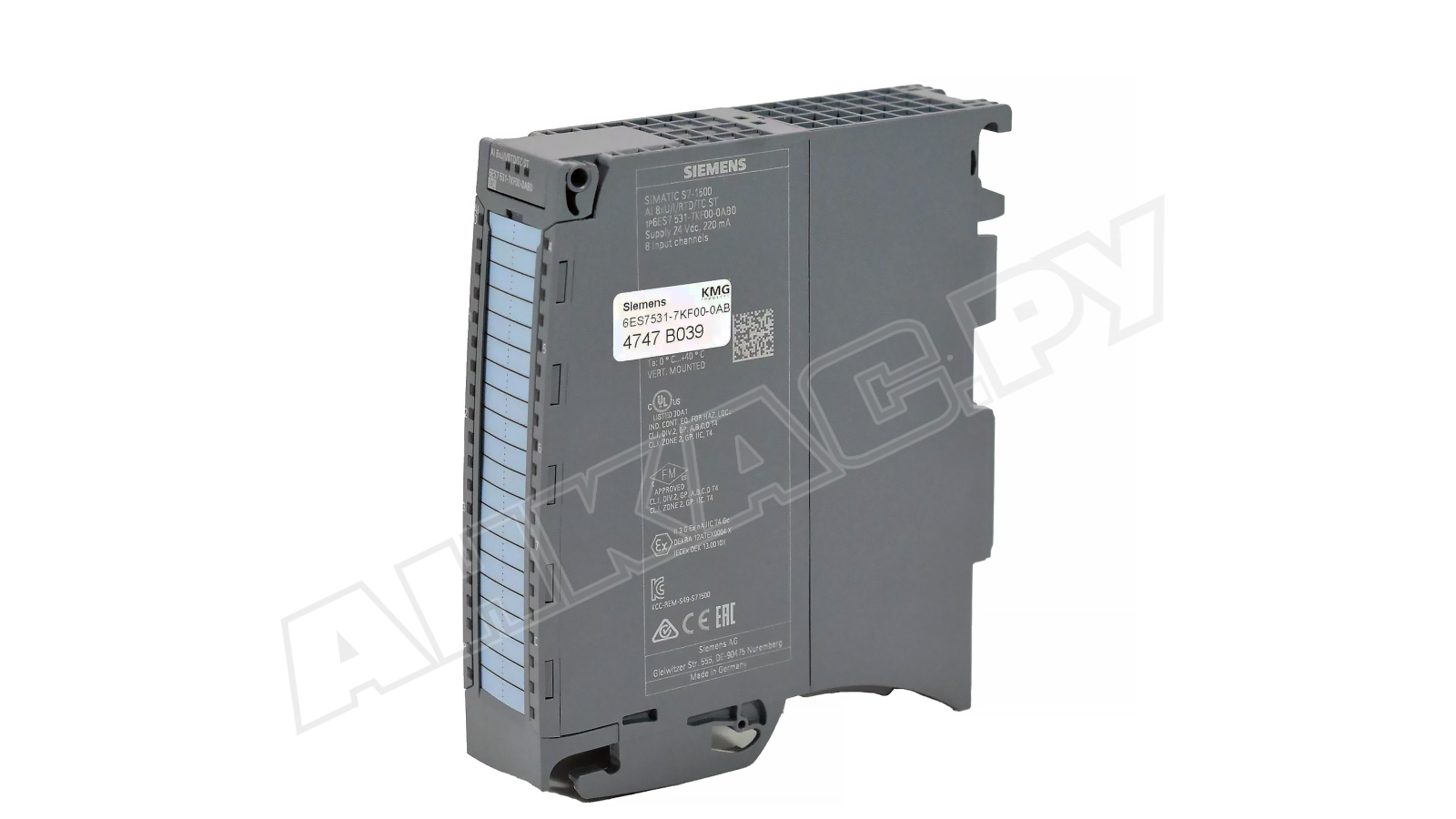

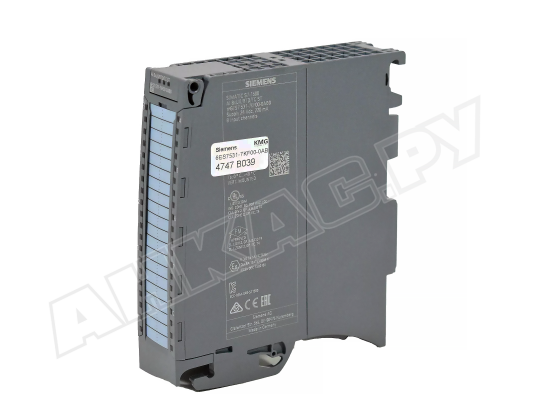

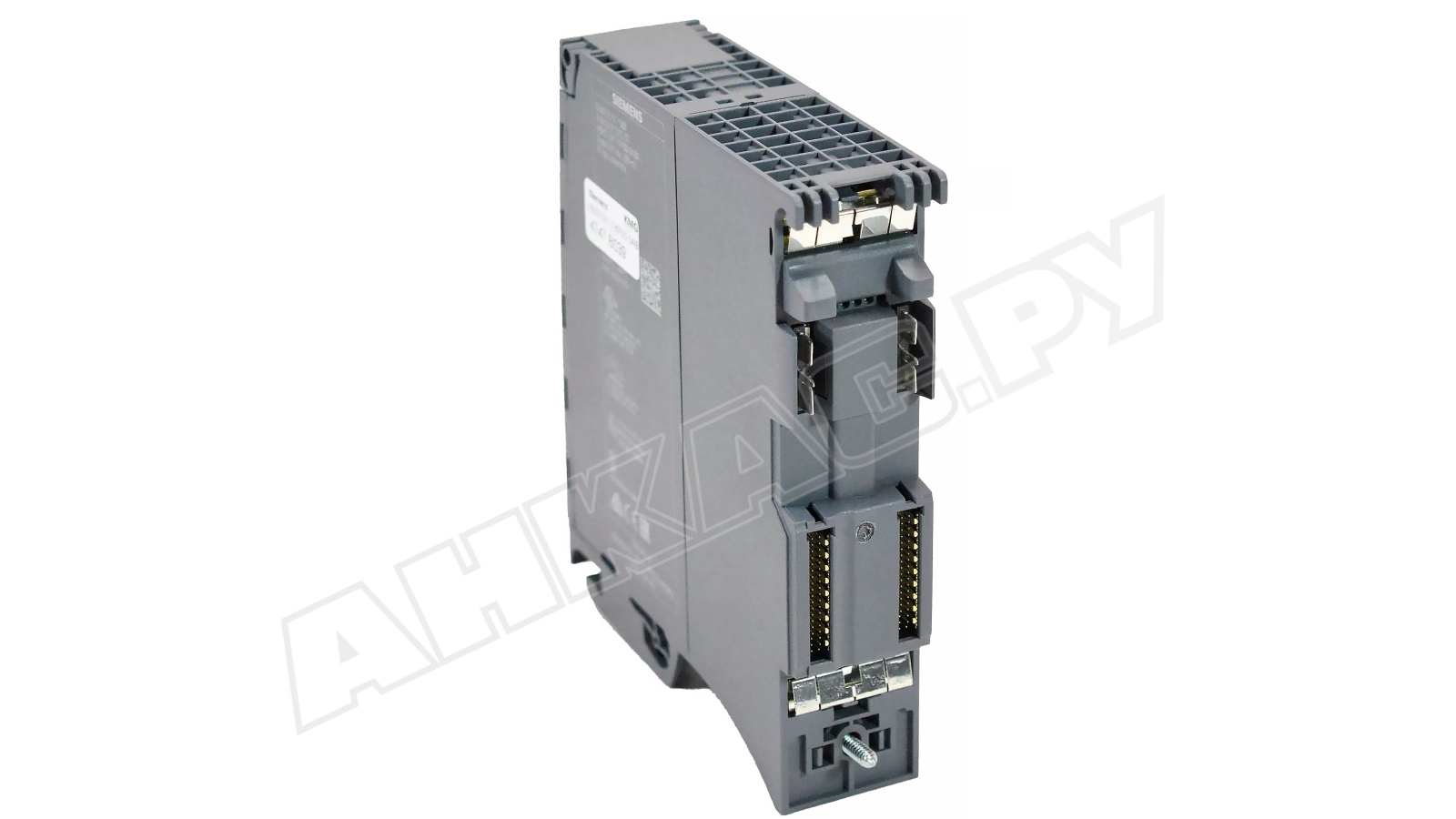

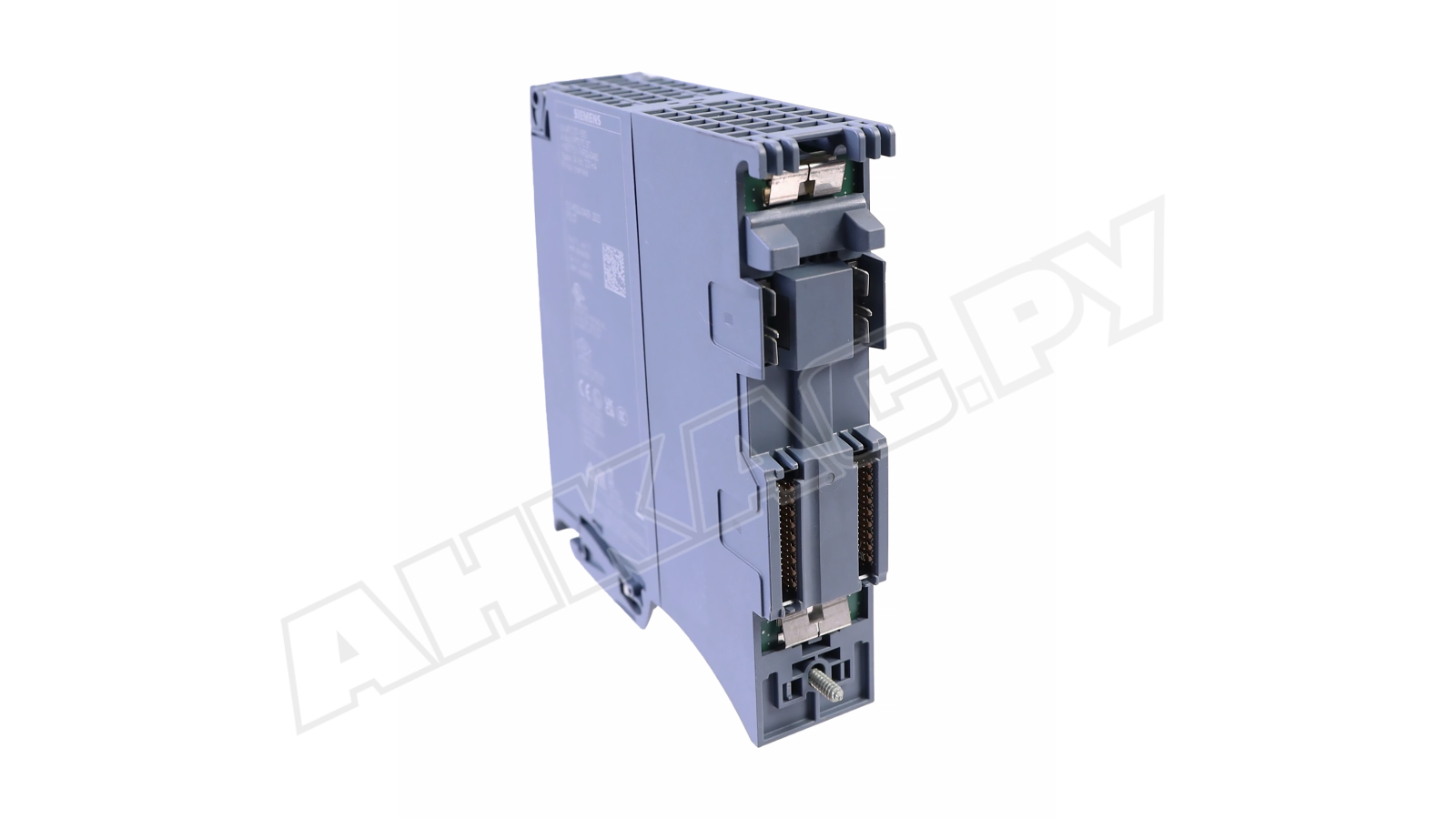

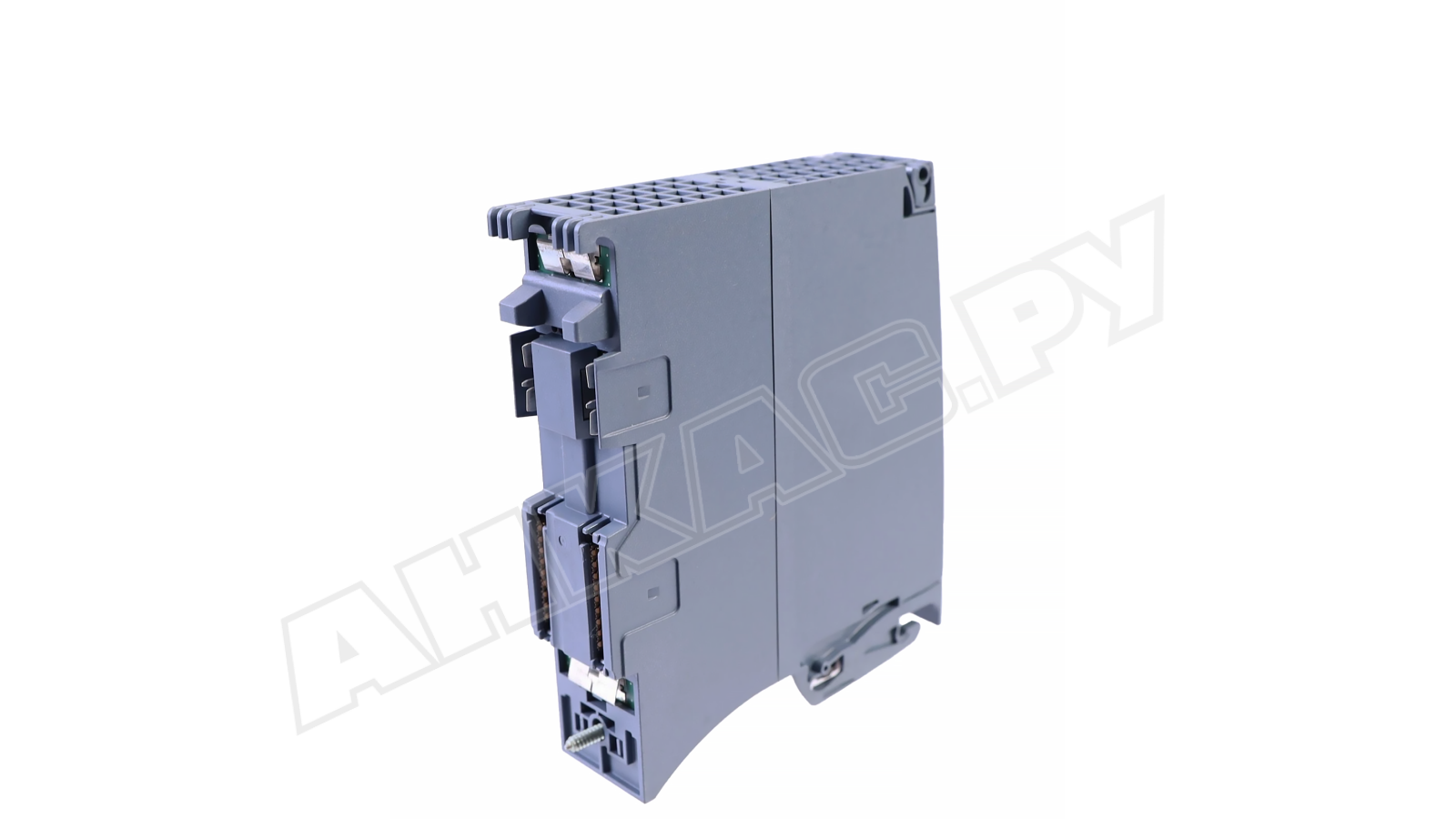

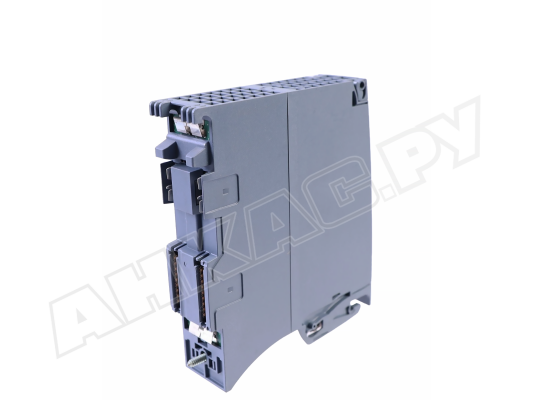

Модуль аналогового ввода Siemens, 6ES7531-7KF00-0AB0

Модуль Siemens SM 531 AI 8xU/I/RTD/TC ST, арт: 6ES7531-7KF00-0AB0 предназначен для аналогового ввода сигналов. Используется в системах промышленной автоматизации и технологических процессах. Входит в линейку устройств, разработанных для оснащения станций Simatic S7-1500. Обладает 16-битным разрешением и точностью 0,3%. Имеет 8 параметрируемых каналов. Четыре канала предназначены для измерения RTD.

Основные характеристики

• Питание: 24 В постоянного тока.
• Потребление: до 240 мА при 24-вольтном напряжении.
• Максимальный выходной ток: 20 мА, кратковременно до 47 мА на канал (<10 с).
• Пределы разрушения по напряжению/ току: 28,8 В/40 мА.
• Измерительный ток для датчиков сопротивления: 1,25 мА (для 150-600 Ом, Рt100/200, Ni100) или 0,625 мА (для Рt500/1000, Ni1000, LG-Ni1000), 0,472 мА для РТС.
• Количество/ разрешение аналоговых входов: 8, с возможностью настройки/ 16 бит.
• Защитные функции: защита от обратной полярности и короткого замыкания.
• Уровень электрозащиты корпуса: IP00 (не защищен от пыли и влаги).
• Стабильная работа при температурах окружающей среды -25..+60 °C.
• Версия аппаратного обеспечения HW FS04, микропрограмма V2.0.0 с возможностью обновления.

Модуль аналогового ввода Siemens Simatic S7-1500 осуществляет диагностику и аппаратные прерывания. Комплектация включает основной блок, держатель экрана и клемму экрана. Передний соединитель (с винтовыми или пружинными клеммами) приобретается отдельно.
