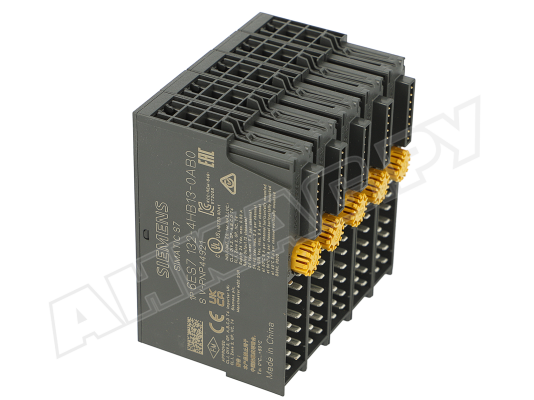

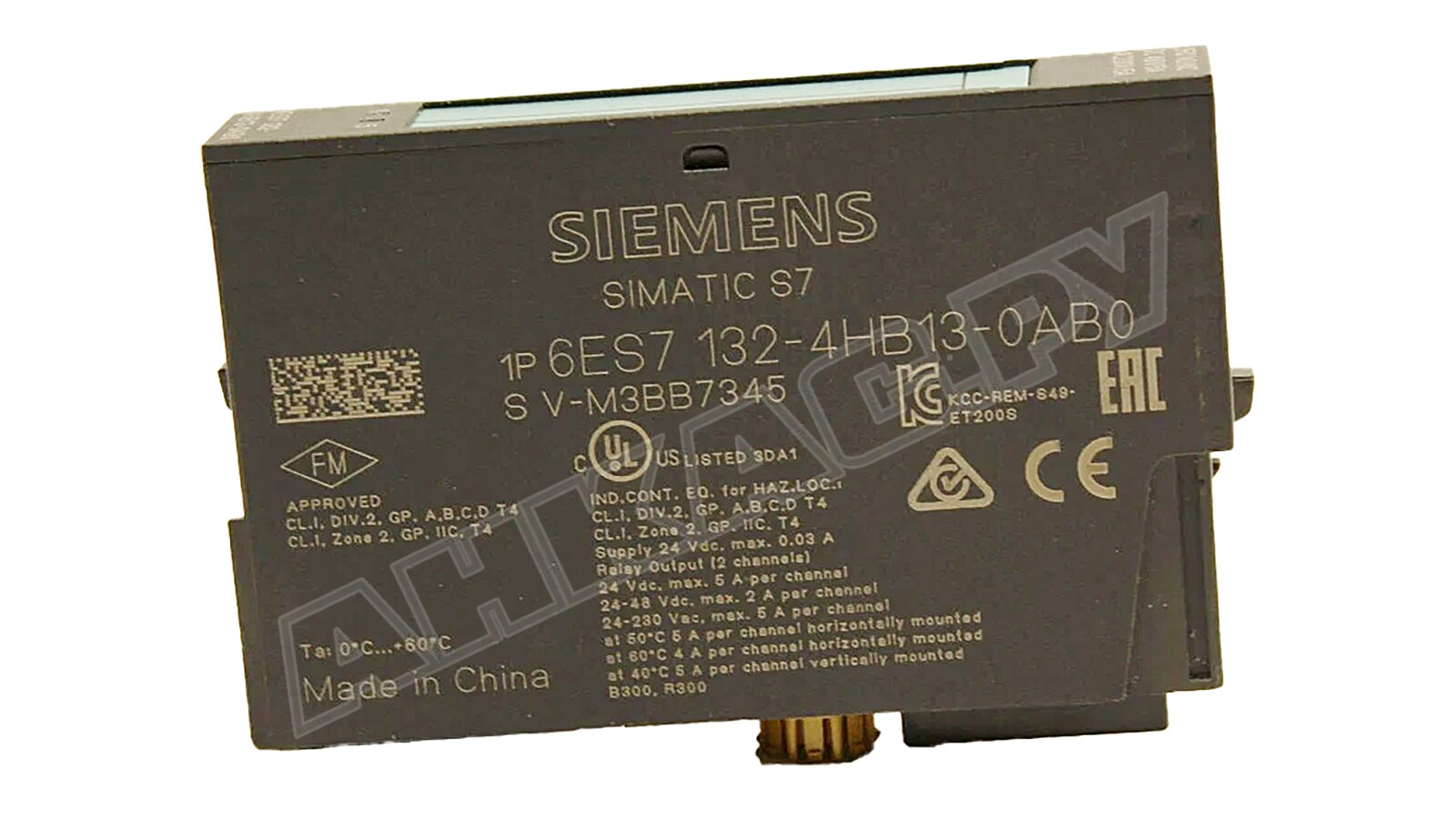

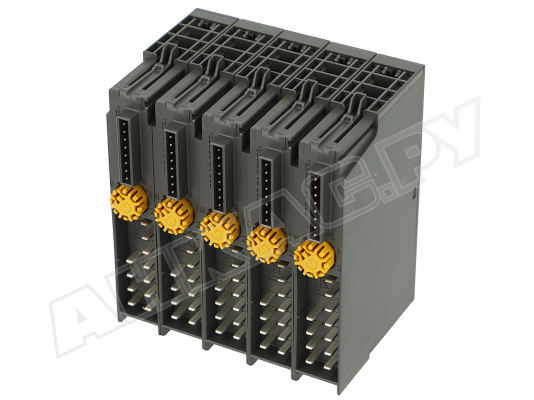

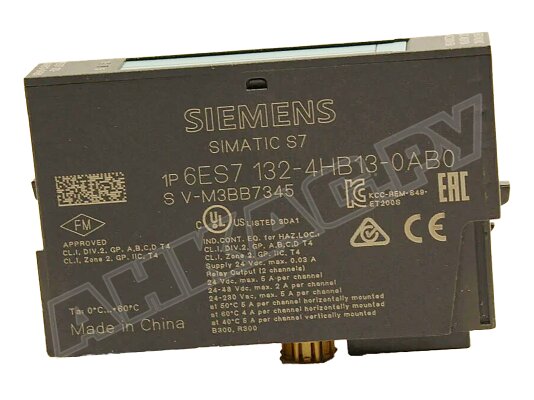

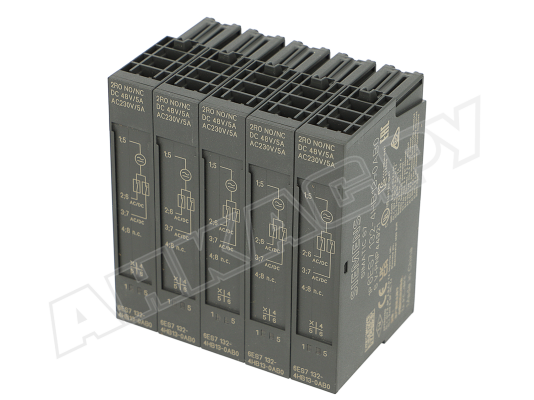

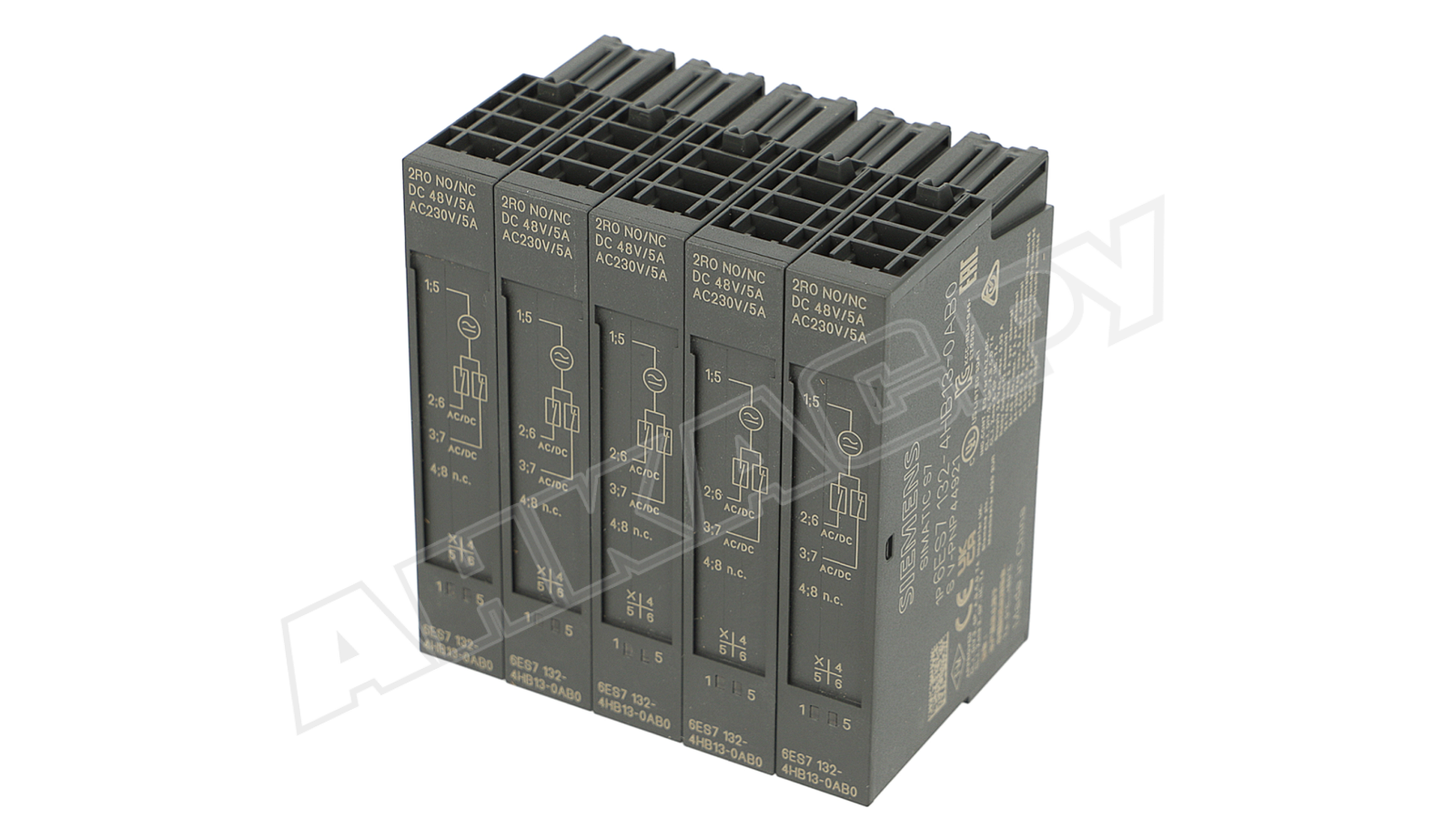

Электронный модуль Siemens, 6ES7132-4HB13-0AB0

Электронный модуль Siemens, арт: 6ES7132-4HB13-0AB0 – один из ключевых компонентов для создания современных промышленных систем автоматизации. Входит в линейку SIMATIC DP. Применяется в составе систем распределённого ввода-вывода ET 200S.

Основные характеристики и особенности

• Модуль предназначен для установки в базовые станции Simatic ET 200S. Работает от сети 24 В DC, с обеспеченной защитой от ошибочной полярности. Потребляемый ток не превышает 30 мА/ 10 мА (источник напряжения нагрузки L+ при ее отсутствии/ шина за задней панели 3,3 В пост. тока).
• Пространство, выделяемое на модуль, не превышает 1 Байта, с возможностью использования битов при работе с пакетами.
• Устройство оснащено двумя цифровыми релейными выходами. Напряжение на выходе может варьироваться: 24 В DC/ 24-48 В DC/ 24-230 В АС. Важной особенностью является отсутствие встроенной защиты от КЗ, что подразумевает необходимость использования внешних предохранителей на 6 А для релейных выходов.
• Частота переключения ограничена 2 Гц при омической или ламповой нагрузке и 0,5 Гц при индуктивной. Суммарный ток выходов на узел составляет до 5 А (при горизонтальном монтаже, до +50 °C) или до 4 А (при вертикальном монтаже, до +40 °C).
• Модуль обладает функцией включения замещающих значений (0/1) и оснащён диагностическим светодиодным индикатором состояния цифрового выхода. Гальваническая развязка предусмотрена между каналами, между каналами и шиной, а также между каналами и напряжением нагрузки L+.

Условия эксплуатации

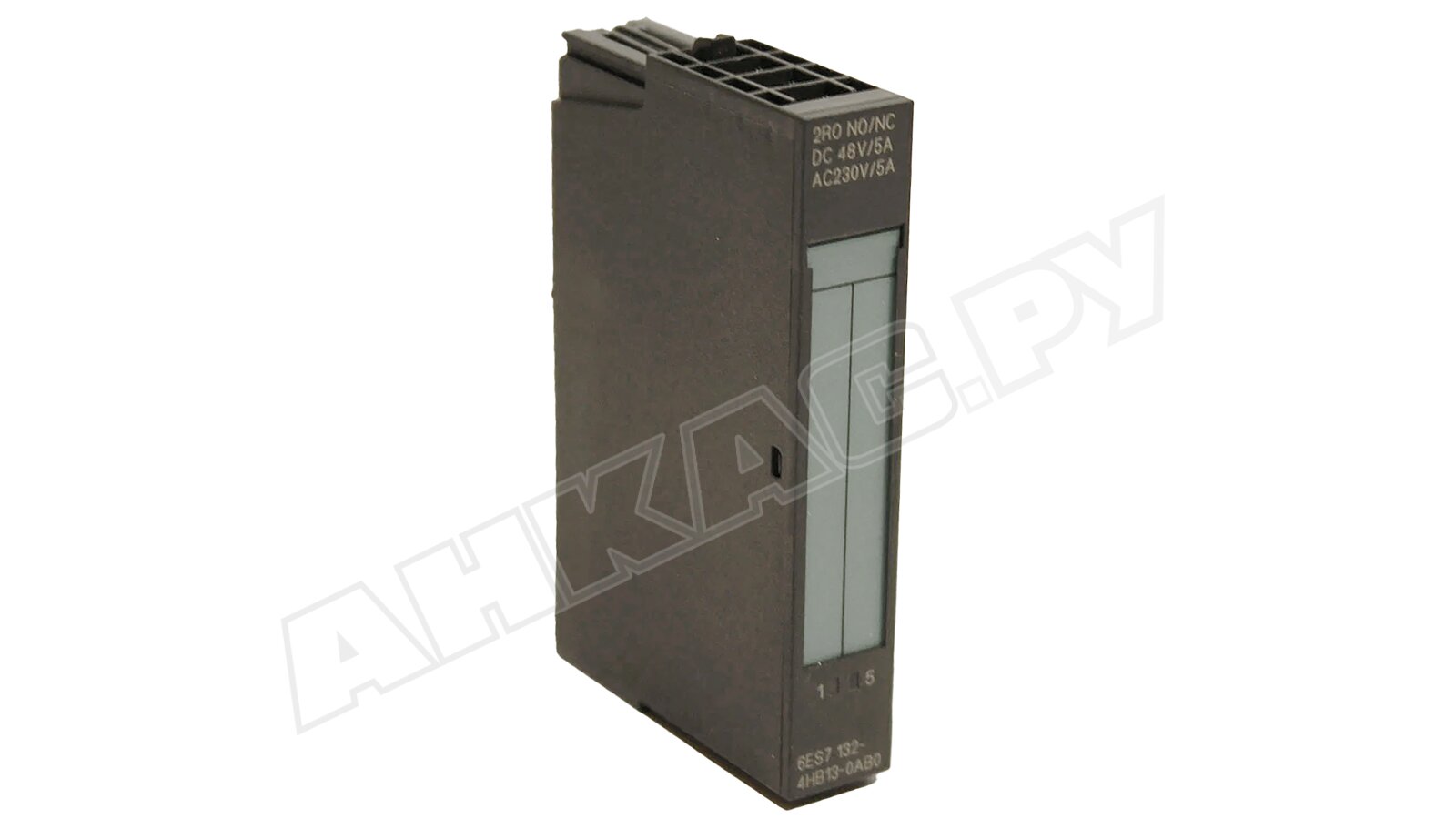

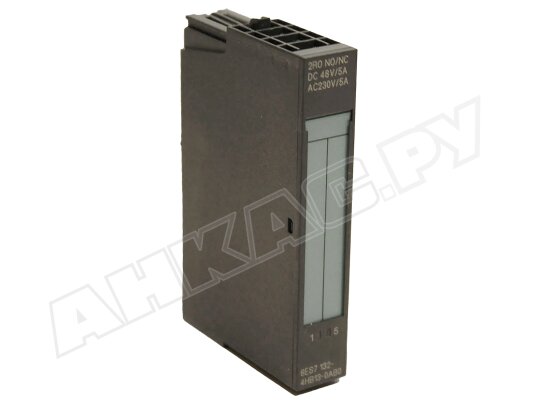

Модуль Siemens Simatic S7 2RO NO/NC DC 48В/5А AC230В/5 рассчитан на работу в диапазоне температур окружающего воздуха 0...+60 °C и может эксплуатироваться на высоте до 2000 метров над уровнем моря.
